QFP100 PQFP100 TQFP100 IC引脚间距0.5mm 测试座

用于QFP100的IC芯片进行烧写、测试,IC体宽14×14mm
价格
原价
型号
IC51-1004-809-23
SKU
6936
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 配置清单
加入购物车

产品简介

产品用途 编程座、测试座,对QFP100的IC芯片进行烧写、测试
适用封装 QFP100、PQFP100、TQFP100,引脚间距0.5mm
特点 底部引出引脚为不规则排列

特别说明: IC51-1004-809-23IC51-1004-809 完全兼容。

规格尺寸

QFP100 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
本体
A x B
含引脚
C x D
钳位宽度
E
1/2 IC 高度
F
G x H
IC51-1004-809-23 0.5 100 14 × 14 16 × 16 15.3 - 39 × 39

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

以下两种版本随机发货,不指定版本。功能一样,只是设计不同。

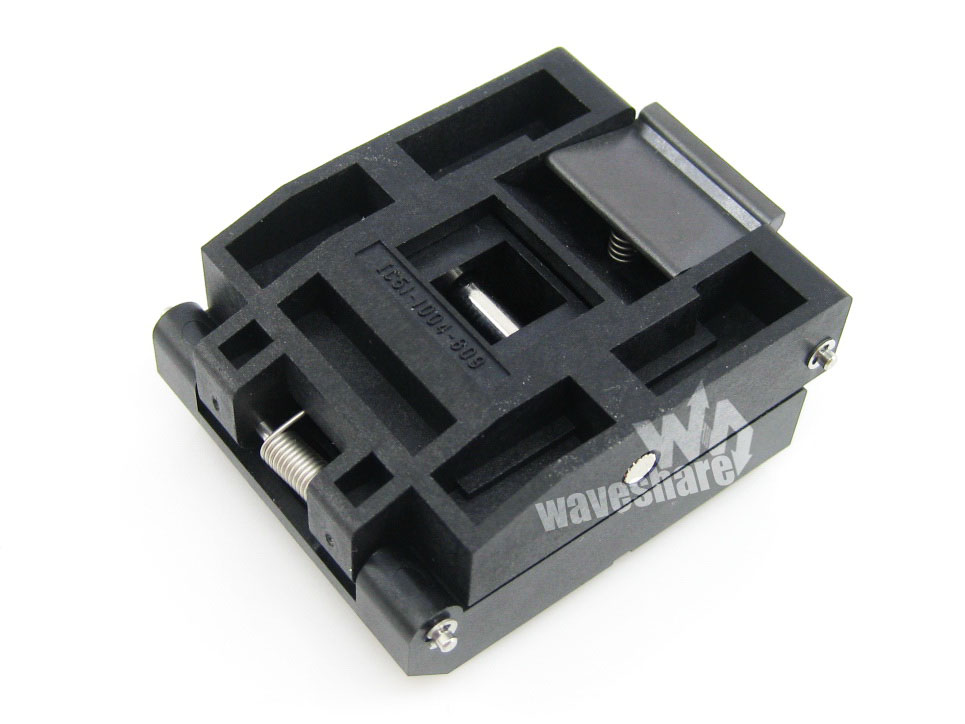

QFP100 编程座/测试座实物图片,点击图片查看高清大图(版本A):

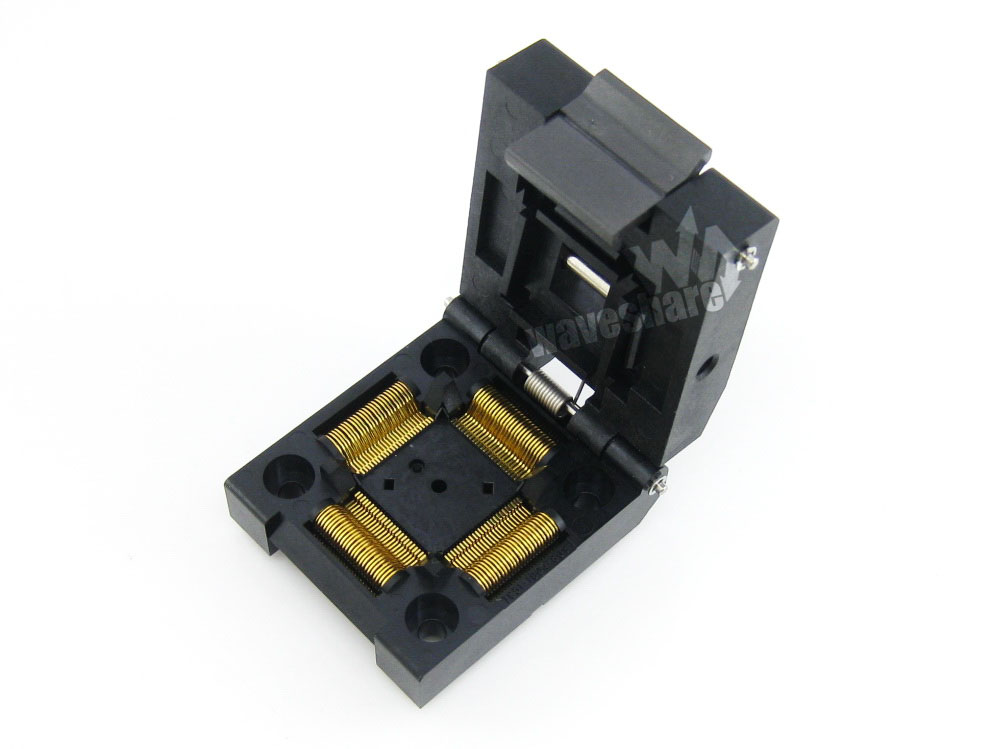

QFP100 编程座/测试座实物图片,点击图片查看高清大图(版本B):

配置清单

  • IC51-1004-809-23 × 1
