Compute Module 3+ 16GB 树莓派计算模块 扩展板套餐

计算模块扩展板、红外遥控器、电源等

缺货

型号
CM3+ 16GB Package A
SKU
16747
  • 产品详情
  • 产品资料
  • 配置清单

产品介绍

【自我介绍】
我是一套基于Compute Module 3+ 16GB的套餐,主要为了帮助工程师快速评估Compute Module 3+ 16GB,缩短开发周期。
我主要包括Compute Module 3+ 16GB,Compute Module IO Board Plus扩展板和DS18B20、红外遥控器等功能模块。
Compute Module 3+相当浓缩版的Pi 3 B+,但有更多自定义功能接口、体积更小、成本更低,还分8G/16G/32G多种闪存版本,适合集成到产品。
Compute Module IO Board Plus则从CM3中扩展出同Pi一样的USB、HDMI等接口,并板载了多种常用的资源,无缝对接树莓派学习开发。

【关于Compute Module 3+】
硬件方面,我的参数如下:
  • BCM2837B0
    • 64位的1.2GHz四核ARM Cortex-A53
  • 1GB内存
  • eMMC Flash
  • 200PIN SODIMM接口(35U 硬金镀层 IO 引脚)
    • 48 x GPIO
    • 2 x I2C
    • 2 x SPI
    • 2 x UART
    • 2 x SD/SDIO ( Compute Module 3+上其中1个SD用于eMMC Flash )
    • 1 x HDMI 1.3a
    • 1 x USB2 HOST/OTG
    • 1 x DPI (并行RGB显示)
    • 1 x NAND(SMI)
    • 1 x 4-lane CSI (摄像头接口,每通道高达1Gbps)
    • 1 x 2-lane CSI (摄像头接口,每通道高达1Gbps)
    • 1 x 4-lane DSI (显示接口,每通道高达1Gbps)
    • 1 x 2-lane DSI (显示接口,每通道高达1Gbps)

软件方面,相比Compute Module 1,我支持更多操作系统,如Windows 10 —— 微软为物联网研发的专用版,完全免费。

【关于Compute Module IO Board Plus】

  • 兼容树莓派基金会提供的Compute Module IO Board V3
  • 带有Raspberry Pi GPIO接口,方便接入各种树莓派扩展板
  • 带有Arduino接口,方便接入各种Arduino扩展板
  • 带有1-WIRE接口,方便接入各种单总线设备(如DS18B20)
  • 板载4个按键、4个LED和1个蜂鸣器,方便进行 I/O 测试
  • 板载USB HUB,方便接入更多的USB设备
  • 板载红外接收器,方便使用红外遥控功能
  • 板载USB TO UART,方便进行串口调试
  • 板载传感器接口,方便接入各种传感器
  • 板载ADC,10位,38KSPS,11通道(6通道用于Arduino接口,5通道用于接入传感器)
  • 板载DAC,2通道,16位精度
  • 板载RTC,这是常用的功能之一

Compute Module IO Board Plus资源简介

Compute Module IO Board Plus Interface

    [ 核心接口简介 ]

  1. Compute Module接口
    可接入Compute Module 3/3 Lite/3+/3+ Lite
  2. Compute Module GPIO接口
    引出Compute Module所有接口
  3. Raspberry Pi GPIO接口
    可接入各种Raspberry Pi HAT
  4. CSI摄像头接口
    可接入Raspberry Pi Camera
  5. DSI显示接口
    可接入Raspberry Pi LCD
  6. HDMI接口
    可接入各种HDMI设备
  7. USB接口
    可接入各种USB设备
  8. USB SLAVE接口
    Compute Module 3+可通过此接口烧录系统镜像
  9. USB TO UART接口
    方便进行串口调试
  10. Arduino接口
    方便接入各种Arduino扩展板(Shield)
  11. AD/DA输入输出接口(接线端子)
    方便在各种场合使用
  12. 1-WIRE接口
    可接入DS18B20等单总线设备
  13. 传感器接口
    方便接入各类传感器
  14. 电源接口
    一般接入5V 2.5A电源

    [ 器件简介 ]

  1. FE1.1S
    USB HUB芯片
  2. 12MHz晶振
  3. CP2102
    USB转串口芯片
  4. Micro SD卡槽
    用于接入带系统的Micro SD卡,以启动Compute Module 3 Lite/3+ Lite



  1. TLC1543
    AD转换芯片
  2. DAC8552
    16位高精度DAC,2通道输出
  3. DS3231
    高精度RTC芯片,I2C接口
  4. RTC实时时钟供电电池座
    可接入CR1220纽扣电池
  5. 电源稳压芯片
    从上到下,分别是3.3V / 2.5V / 1.8V 稳压芯片
  6. LFN0038K红外接收头
  7. 蜂鸣器
  8. 电源LED
  9. ACT LED
    指示Micro SD卡运行状态
  10. 用户LED
    便于I/O输出测试或显示程序运行状态
  11. 用户按键
    便于I/O输入测试或控制程序运行状态

    [ 跳线说明 ]

  1. BOOT选择跳线
    EN:PC机可通过USB SLAVE,读写SD卡或eMMC
    DIS:计算模块从SD卡或者eMMC启动
  2. VGx电源选择跳线
    选择 I/O 电平
  3. HUB使能跳线
    HUB使能和USB SLAVE供电选择
  4. ADC/DAC配置跳线
    配置ADC/DAC供电电压和参考电压
  5. 多种外设配置跳线
    配置UART、用户按键、用户LED、1-WIRE接口、红外接收头和蜂鸣器的控制引脚
  6. Arduino AD选择跳线
    短接1与2:Arduino接口的A0-A5作为数字控制脚
    短接2与3:Arduino接口的A0-A5作为AD输入脚

产品图示

Raspberry Pi Compute Module 3+
Compute Module 3+ 16GB正面斜视图
divider
Raspberry Pi Compute Module 3+
Compute Module 3+ 16GB背面斜视图
divider
divider

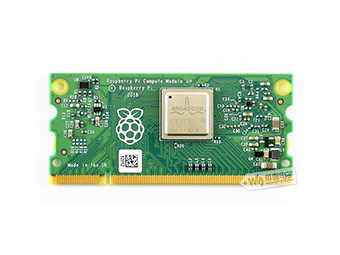

Raspberry Pi Compute Module 3+
Compute Module 3+ 16GB正面
divider
Raspberry Pi Compute Module 3+
Compute Module 3+ 16GB背面
divider
divider
Raspberry Pi 3 Compute Module IO Board Plus
Compute Module IO Board Plus图示
divider
Raspberry Pi 3 Compute Module IO Board Plus
接上Compute Module 3+

产品选型

配件 说明 CM3+ 8GB 16GB 32GB
配件包 套餐
A B C A B A B A B C
Compute Module 3+ 8GB Raspberry Pi 3+ 计算模块 8GB版本
Compute Module 3+ 16GB Raspberry Pi 3+ 计算模块 16GB版本
Compute Module 3+ 32GB Raspberry Pi 3+ 计算模块 32GB版本
Compute Module IO Board Plus Compute Module IO Board V3兼容板 增强版
CM-STEREO-VISION-BOARD 树莓派计算模块双目视觉扩展板
4.3inch DSI LCD 4.3寸触摸屏
7inch HDMI LCD (C) 7寸超清触摸屏
IMX219-77 Camera × 2 2个800万像素摄像头,77度视场角
Mini Tripod 迷你三角架
DS18B20 温度传感器
红外遥控器 可实现红外遥控功能
FFC线 15PIN 1.0间距 200mm (异向)
5V 3A电源 电源 美规 5V 3A Micro

产品资料

  • 用户手册
  • 电路原理图
  • 示例程序源码
  • 开发资料
  • 树莓派学习教程
  • Raspbian(树莓派系统镜像,已配置好)

WiKi资料路径: www.waveshare.net/wiki/Compute_Module_IO_Board_Plus

配置清单

  1. Compute Module 3+ 16GB x1
  2. Compute Module IO Board Plus x1
  3. DS18B20 x1
  4. 红外遥控器 x1
  5. LCD转接板 x1
  6. 22PIN FFC线 x1
  7. RPi Zero V1.3 Camera Cable 15cm x1
  8. 电源 美规 5V 3A Micro x1
  9. USB线 type A公口 转 micro公口 x2
  10. 杜邦线 散头 4PIN转自定义 x2
  11. 杜邦线 2PIN 2.54间距 200毫米 x2
