4.3inch 480x272 Touch LCD (A)

主要参数
型号 4.3inch 480x272 Touch LCD (A)
规格
品牌 Waveshare
备注
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
不含税 96 87 80 -
含5%普税 100.8 91.35 84 -
含17%增税 112.32 101.79 93.6 -
版权所有,侵权必究。未经许可,不得用于商业用途。
本产品适用于MCU/MPU带LCD控制器,带ADC的情况(因为,本产品不带LCD控制器,不带触摸芯片)。

产品图片

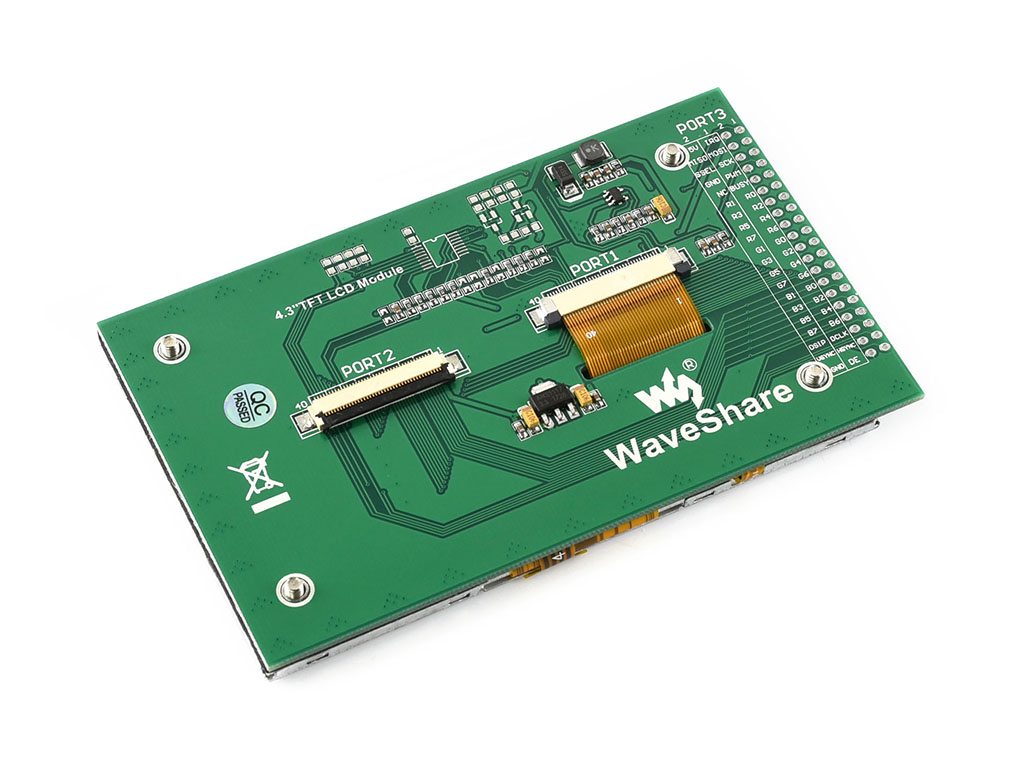

4.3inch 480x272 Touch LCD (A) 模块 实物图片:

主要参数

类型 TFT
接口 LCD:24-bit并行,触摸面板:4线电阻屏
背光 LED
响应时间(ms) 30
对比度 500:1
亮度(cd/m) 280
可视区域(mm) 95.04(W)×53.86(H)
点距(mm) 0.006(W)×0.198(H)
色阶指数 16,777,216
尺寸比例 16:9
分辨率 480 X 272 (Pixel)
工作温度(℃) -20 ~ +70

PORT2

引脚号 标识 描述 类型 功能
1 5V 5V电源 输入 5V供电
2
3 B0 数据线 输入 蓝色调色板数据线
4 B1
5 B2
6 B3
7 B4
8 B5
9 B6
10 B7
11 GND 接地 输入 GND
12 G0 数据线 输入 绿色调色板数据线
13 G1
14 G2
15 G3
16 G4
17 G5
18 G6
19 G7
20 GND 接地 输入 GND
21 R0 数据线 输入 红色调色板数据线
22 R1
23 R2
24 R3
25 R4
26 R5
27 R6
28 R7
29 GND 接地 输入 GND
30 BL_EN 背光开关 输入 1:开启背光
0:关闭背光
31 PWM 背光明暗调节 输入 PWM调节背光信号线
32 NC
33 DE 控制模式选择 输入 DE=0:SYNC模式
DE=1:DE模式
34 VSYNC 帧同步 输入 垂直同步信号输入
35 HSYNC 行同步 输入 水平同步信号输入
36 DCLK LCD时钟 输入 LCD时钟信号源
37 Y+ 触摸面板Y+ 输出 电阻式触摸面板Y+模拟量输出
38 Y- 触摸面板Y- 输出 电阻式触摸面板Y-模拟量输出
39 X+ 触摸面板X+ 输出 电阻式触摸面板X+模拟量输出
40 X- 触摸面板X- 输出 电阻式触摸面板X-模拟量输出

产品选型

型号 触屏类型 分辨率 LCD数据接口 触控芯片 适用情况
4.3inch 480x272 Touch LCD (A) 电阻 480x272 24PIN RGB MCU带LCD控制器,带ADC
4.3inch 480x272 Touch LCD (B) 电阻 480x272 24PIN RGB XPT2046 MCU带LCD控制器,不带ADC

产品资料

资料包括:

  • 电路原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/4.3inch_480x272_Touch_LCD_(A)

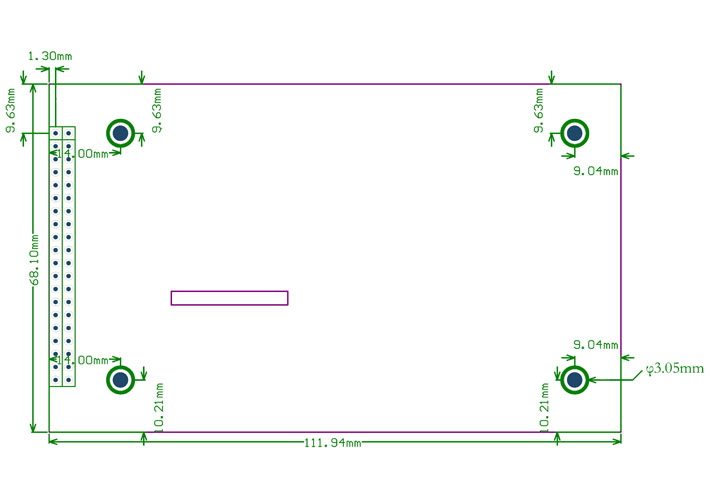

外形尺寸

配置清单

  1. 4.3inch 480x272 Touch LCD (A) × 1
  2. 4.3寸LCD铜柱包 × 1
  3. FFC线 40PIN-0.5 150mm (异向) x1

保修信息

保修12个月。
