SIM7600G-H 4G DONGLE模块 单天线 数传工业级上网模块 全球通用

支持全球频段2G/3G/4G,USB/UART通信,支持Windows/Linux系统,支持GNSS全球定位
价格
原价
型号
SIM7600G-H 4G DONGLE
SKU
18165
品牌
Waveshare
模组选择
SIM7600CE-JT1S SIM7600G-H
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 关联商品

SIM7600G-H 4G DONGLE模块 单天线 数传工业级上网模块 全球通用

+ =

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

SIM7600G-H 4G DONGLE

我是一款工业级 4G 上网模块,全球通用,支持高达 150Mbps 下行速率和 50Mbps 上行速率,支持 Windows/Linux 等操作系统,可适用于 PC、树莓派、无人机、工控机或其他需要 4G 联网的工业或物联网设备中。你可以通过 4G DONGLE 连接笔记本、树莓派或其他工控主机,随时随地通过 4G 进行上网。

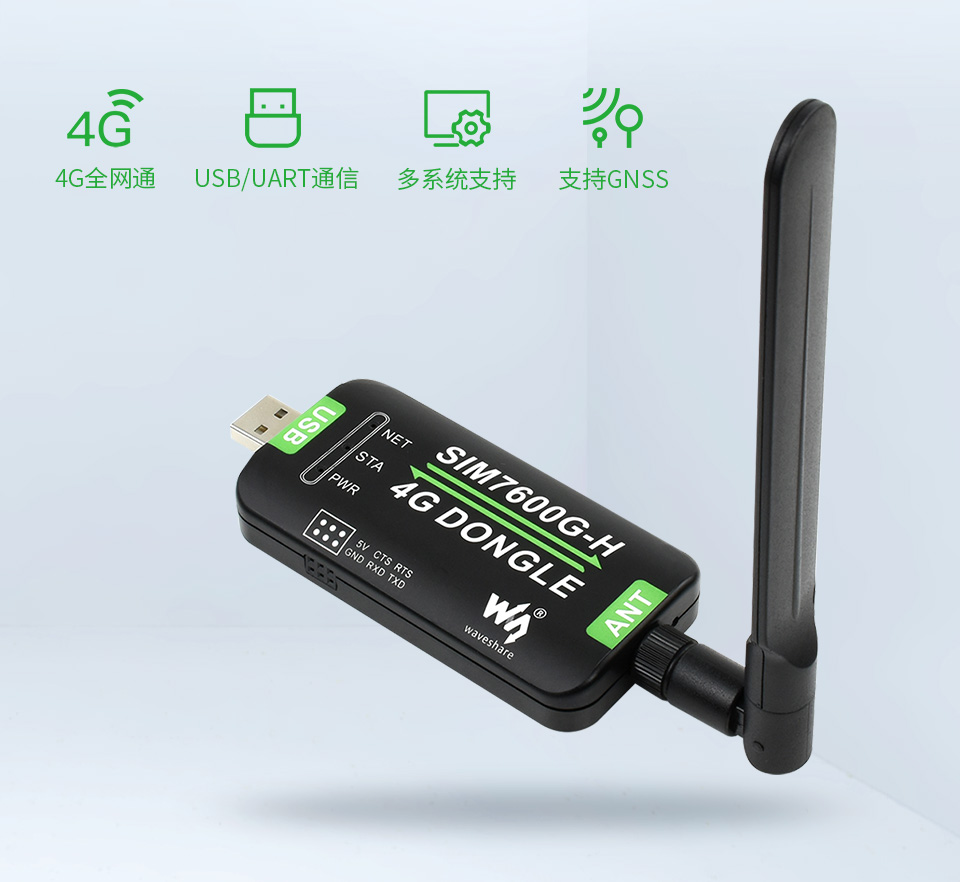

SIM7600G-H 4G DONGLE首图

我的特性

  • 支持2G/3G/4G网络,全球通用,支持全球频段的2G/3G/4G通信网络
  • 提供驱动,可适用于Windows/Linux等操作系统
  • 支持TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS等通信协议
  • 板载USB接口,方便直接接入主流ARM、X86主板或其他工控机进行联网
  • 板载UART接口,带硬件流控制,方便接入Arduino/STM32等主控板
  • 板载GNSS接口,支持GPS、北斗、Glonass、LBS基站定位
    (须另购GNSS天线)
  • 板载SIM卡槽,支持1.8V和3V SIM卡
  • 板载3个LED指示灯,方便查看模块运行状态
  • 配套外壳,体积小巧,美观耐用,携带方便
  • 支持波特率范围:300bps ~ 4Mbps(默认为115200bps)
  • 支持自动识别波特率(9600bps ~ 115200bps)

参数对比

产品型号 SIM7600CE-JT1S SIM7600G-H
工作频段
LTE Cat-4 / LTE Cat-1 LTE-TDD: B38, B39, B40, B41
LTE-FDD: B1, B3, B8
LTE-TDD: B34, B38, B39, B40, B41
LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
3G UMTS/HSDPA/HSPA+: B1, B8
TD-SCDMA: B34, B39
CDMA: 1X/EVDO BC0
UMTS/HSDPA/HSPA+: B1, B2, B4, B5, B6, B8, B19
2G GSM/GPRS/EDGE: 900/1800MHz GSM/GPRS/EDGE: 850/900/1800/1900MHz
GNSS 不支持 支持 GPS、北斗、Glonass、LBS 基站定位
适用地区 中国 全球通用
数据传输
LTE Cat-4 150Mbps(DL) / 50Mbps(UL)
3G (HSPA+) 42Mbps(DL) / 5.76Mbps(UL)
2G (EDGE) 236.8Kbps(DL) / 236.8Kbps(UL)
2G (GPRS) 85.6Kbps(DL) / 85.6Kbps(UL)
软件功能
操作系统 Windows/Linux
通信协议 TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS
上网方式 NDIS, RNDIS, PPP
短信(SMS) 支持 MT、MO、CB、Text、PDU
硬件说明
通信接口 USB / UART
UART 通信波特率 300bps ~ 4Mbps(默认为 115200bps)
指示灯 NET:网络指示灯
STA:状态指示灯
PWR:电源指示灯
SIM 卡 Nano SIM 卡(1.8V / 3V)
天线接口 LTE
供电电压 5V
逻辑电压 3.3V
产品尺寸 89.20 × 45.26 × 14.62mm
批量可定制模组型号(如:SIM7600CE-T / E-H / A-H 等),有需要请联系微雪团队。

支持全球频段的
2G/3G/4G 通信网络

SIM7600G-H 4G DONGLE国内全网通

支持接入笔记本、树莓派
或其他工控主机

支持高达 150Mbps 下行和 50Mbps 上行速率

SIM7600G-H 4G DONGLE支持接入笔记本 SIM7600G-H 4G DONGLE工业级4G通信文案

*理想情况可支持高达 150Mbps 下行和 50Mbps 下行速率,实际测速结果受网络覆盖率,网络拥堵情况和基站情况等因素影响会有较大波动。

支持 Windows/Linux 系统

只需插上 USB 接口,安装驱动进行简单配置,即可实现高速 4G 联网

SIM7600G-H 4G DONGLE多系统兼容

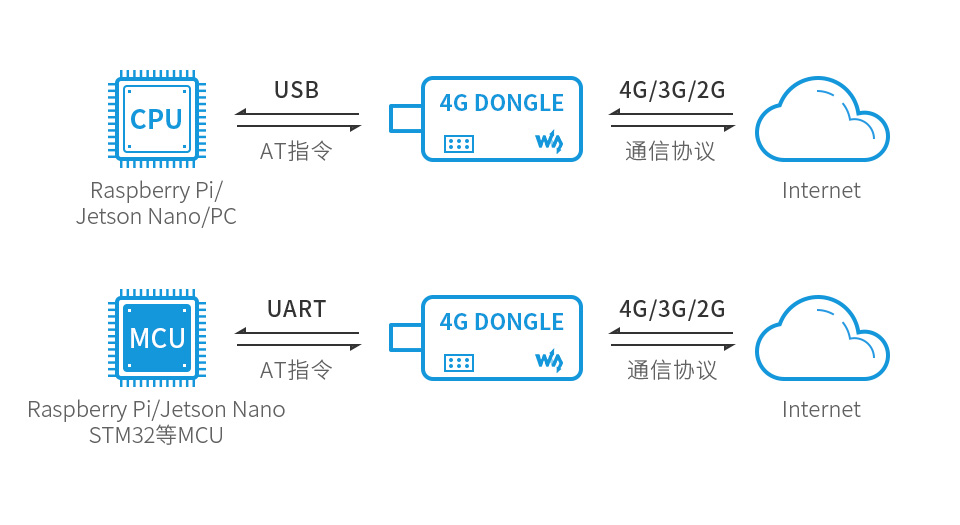

支持云平台通信

支持 USB/UART 两种接口通信
支持 TCP / UDP / FTP / FTPS / HTTP / HTTPS 等通信协议

SIM7600G-H 4G DONGLE云平台通信

支持 GNSS 定位

支持 GPS、北斗、Glonass、LBS 基站定位

SIM7600G-H 4G DONGLE支持GNSS定位

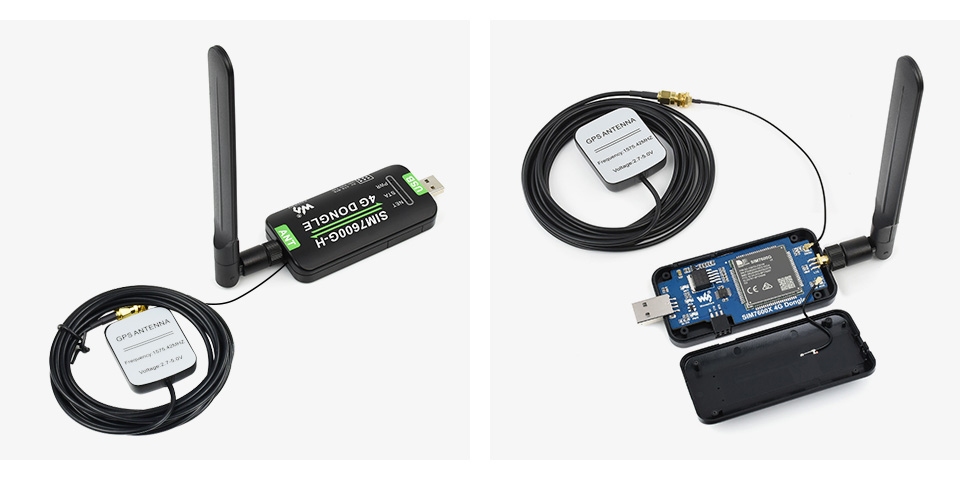

SIM7600G-H 4G DONGLE搭配天线效果

须另购GNSS天线,推荐选购GPS天线:GPS External Antenna (B)

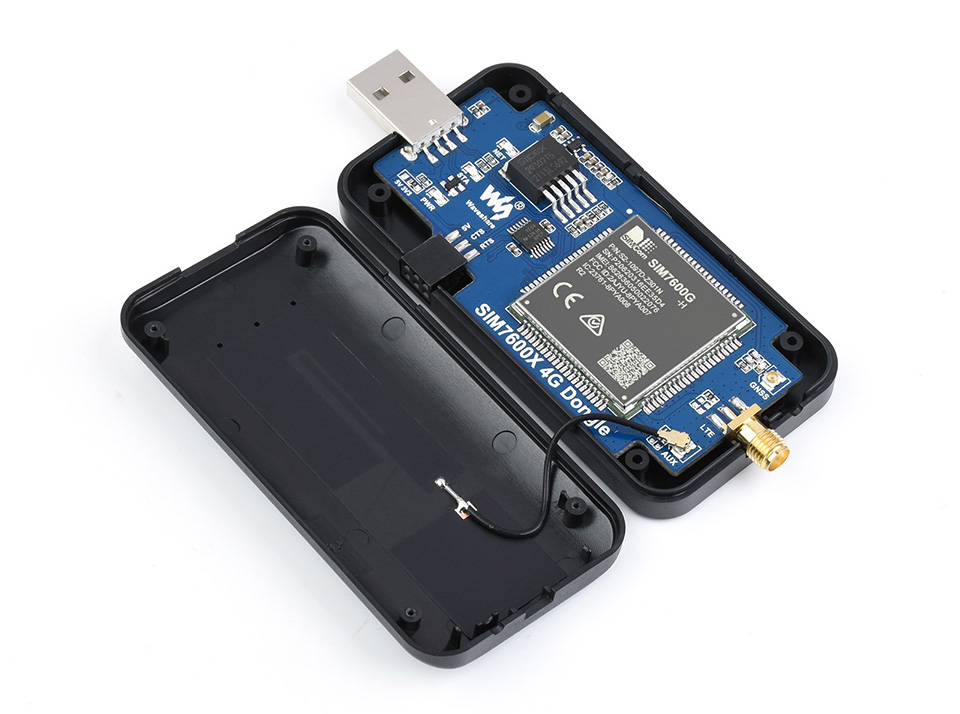

支持 AUX 辅助天线

搭配内置 FPC 辅助天线,双天线配合效果更佳

SIM7600G-H 4G DONGLE工业级4G通信文案

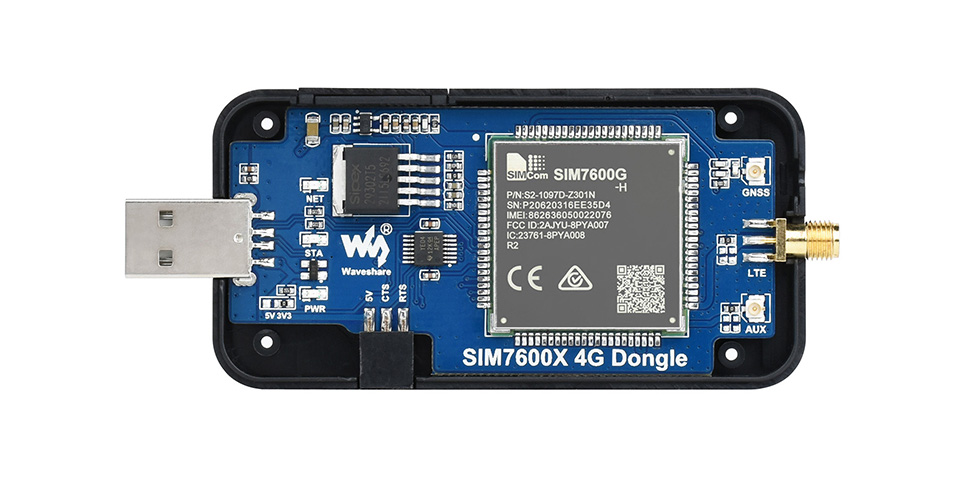

工业级 4G 通信方案

搭载 SIM7600G-H 模组,工业级设计,通信稳定更耐用

SIM7600G-H 4G DONGLE工业级4G通信文案

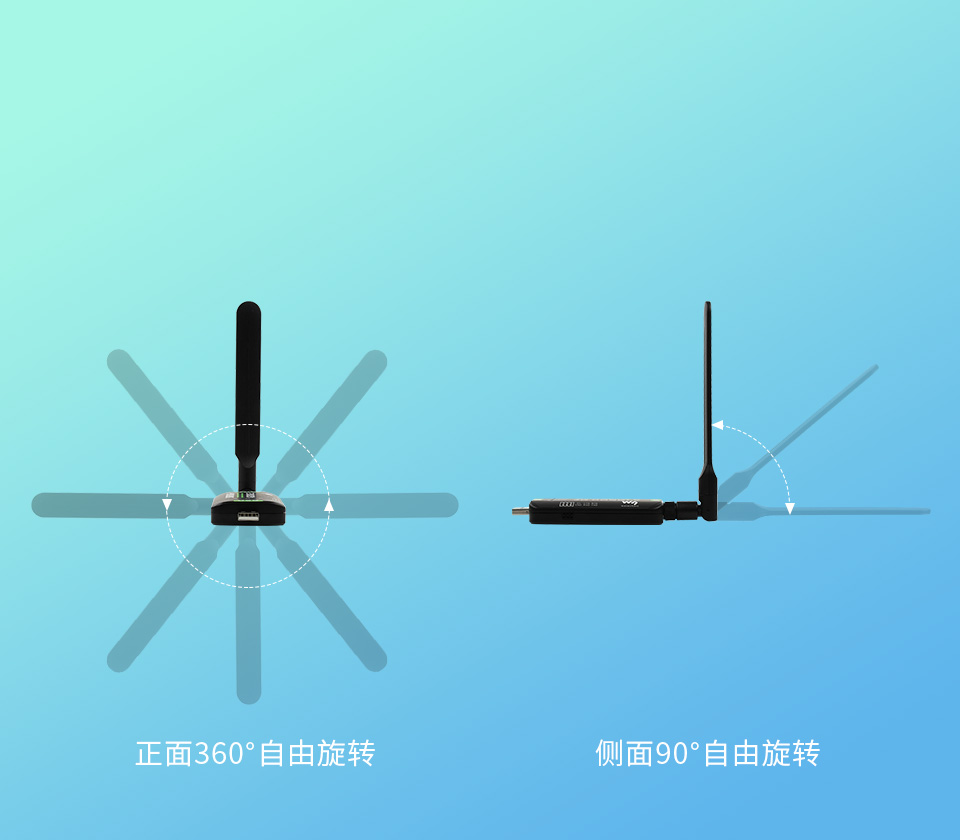

可以灵活转动的天线

天线采用灵活结构设计,支持多维度自由旋转
用户可根据使用习惯与信号强弱进行调整,提高信号灵敏度

SIM7600G-H 4G DONGLE的天线介绍

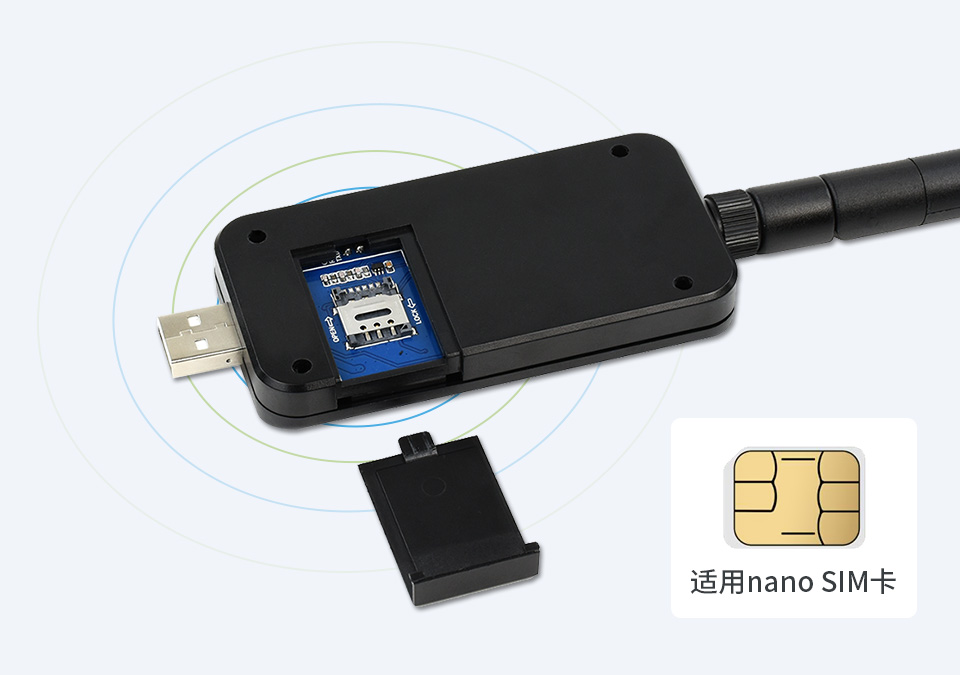

4G 上网卡槽

滑盖式卡扣设计,稳定牢固,开关方便

SIM7600G-H 4G DONGLE 4G上网卡槽

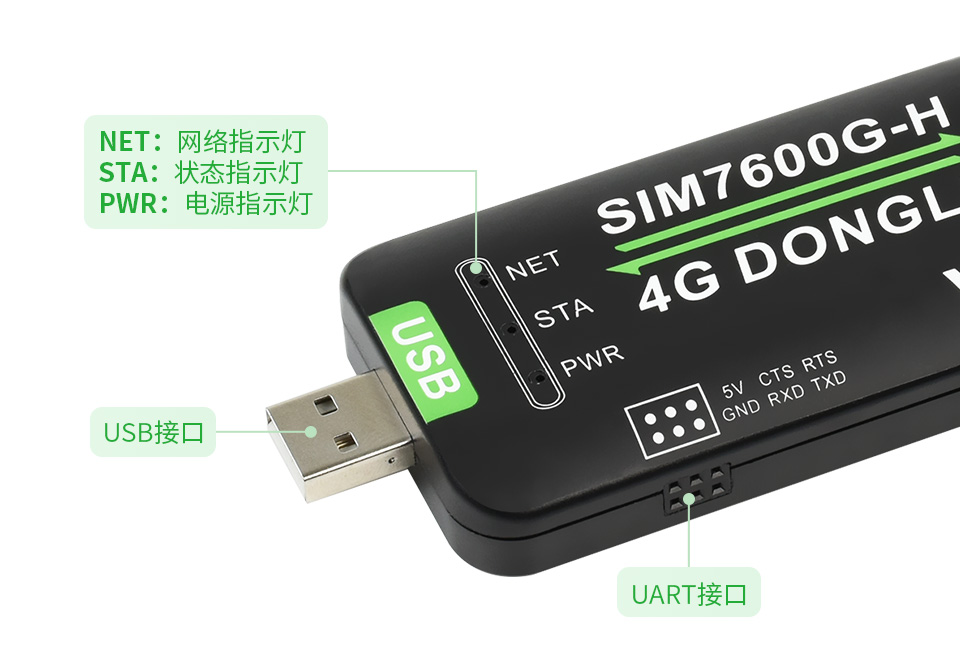

三种数据指示灯

轻轻松松看到工作状态,为您编程调试提供方便

SIM7600G-H 4G DONGLE数据指示灯
UART接口说明
5V 5V DC 电源输入
GND 地线,连接到电源地
TXD 数据发送
RXD 数据接收
CTS 硬件流控,清除发送,不用可悬空
RTS 硬件流控,请求发送,不用可悬空

应用场景

SIM7600G-H 4G DONGLE应用场景

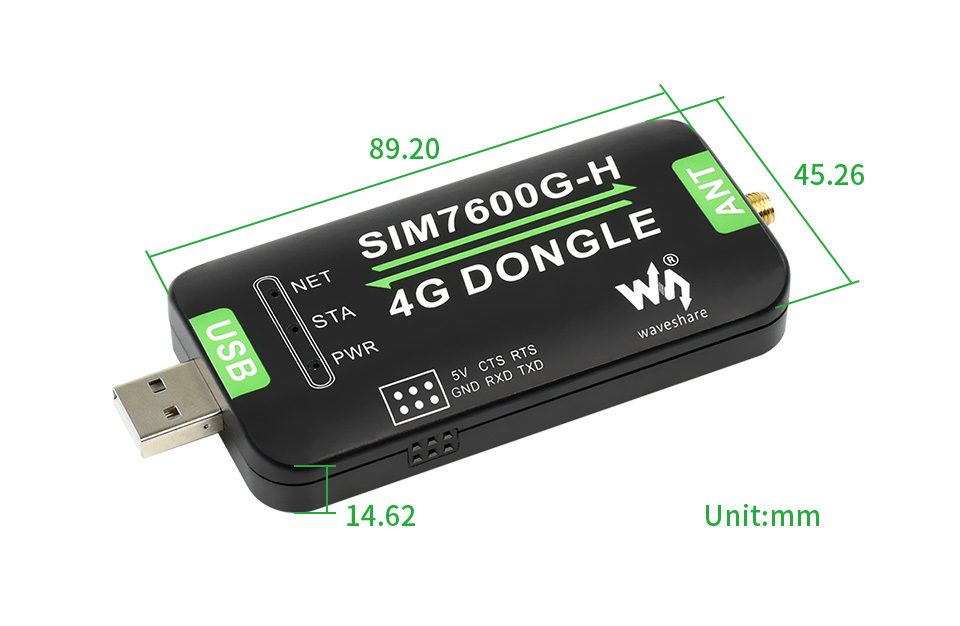

外形尺寸

SIM7600G-H 4G DONGLE尺寸图

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. SIM7600G-H 4G DONGLE × 1
  2. LTE 天线 × 1
  3. USB 延长线 × 1
  4. 6PIN 杜邦线 × 1

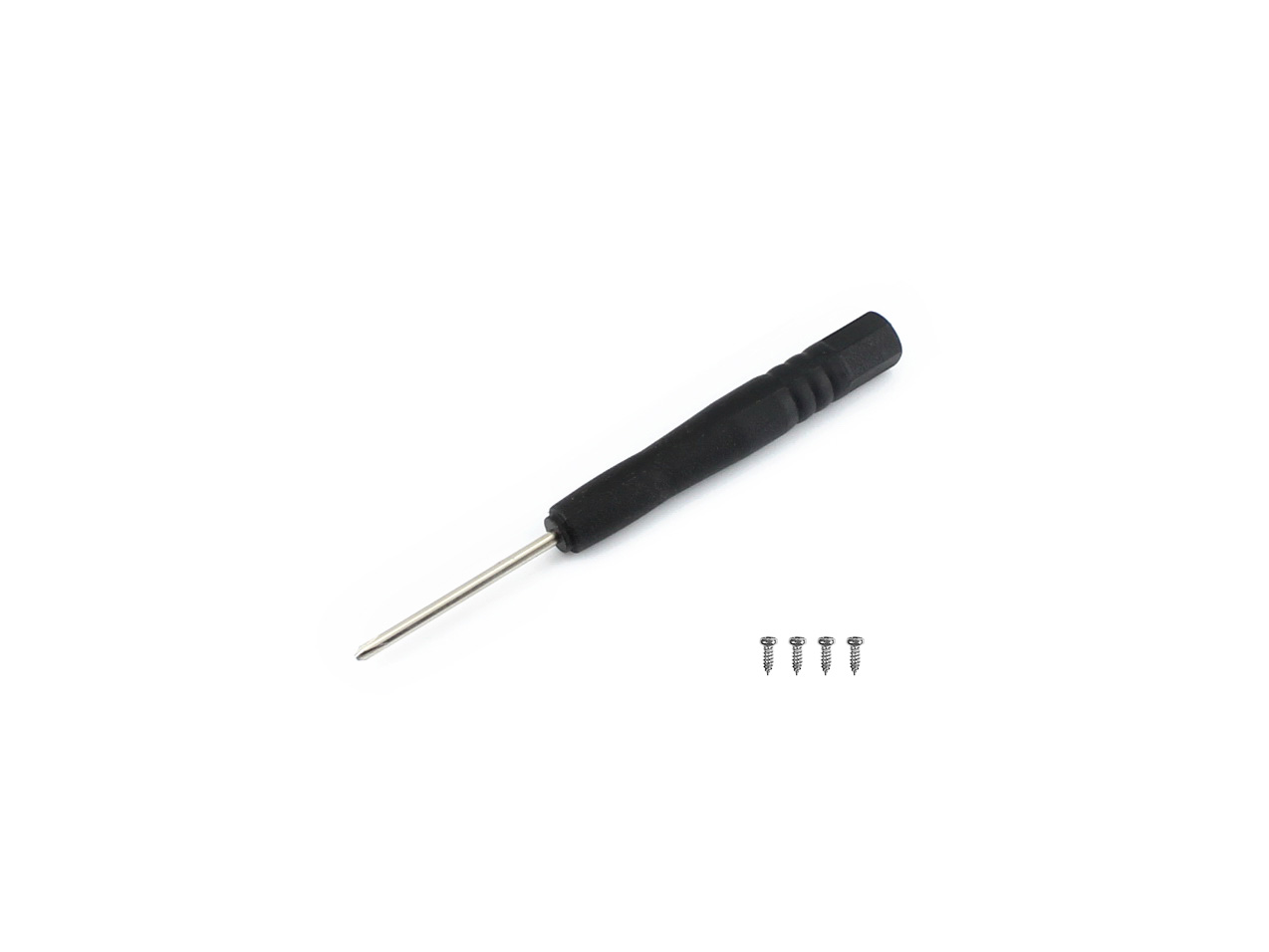

  5. 螺丝工具包 × 1
