LC29H系列树莓派双频GPS模块 双频L1+L5定位技术 GNSS扩展板 AA版本 带GNSS有源定位天线

定位增强系统,板载40PIN GPIO接口,支持并发接收多卫星系统、多频主动干扰消除、AGNSS
价格
原价
型号
LC29H(AA) GPS HAT
SKU
25278
品牌
Waveshare
版本选择
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 关联商品

LC29H系列树莓派双频GPS模块 双频L1+L5定位技术 GNSS扩展板 AA版本 带GNSS有源定位天线

+ =

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派双频
RTK 厘米定位 GPS 模块

双频 L1+L5 定位技术 | RTK 厘米级高精度定位 | 原始观测量输出

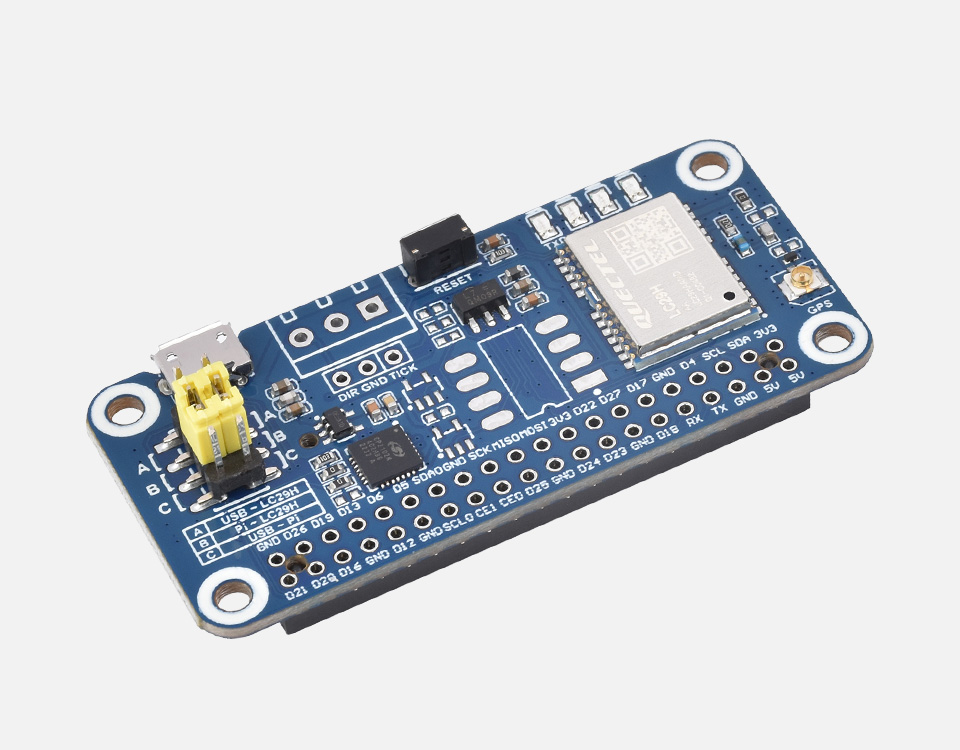

树莓派双频 RTK 厘米定位 GPS 模块主图

产品特性

LC29H 系列可追踪 L1+L5 双频段、多星座 GNSS 卫星信号,降低城市峡谷中的多径效应,提高定位精度同时保持低功耗,模组内置低噪声放大器 (LNA) 和声表面滤波器 (SAW Filter),实现了高灵敏度和强抗干扰能力,利用双频定位和 RTK 技术,可满足厘米级的高精度定位需求,助力无人机、智能农机、共享两轮车等行业应用实现升级体验,是实时跟踪系统、共享经济应用的理想选择。

  • 基于 Raspberry Pi 40PIN GPIO 接口设计,适用于 Raspberry Pi 系列主板、Jetson Nano
  • 支持同时追踪 L1+L5 双频段卫星信号,降低城市峡谷中的多径效应,提高定位精度
  • 支持并发接收多卫星系统 (GPS、BDS、GLONASS、Galileo 和 QZSS) 信号,同时系统可保持低功耗
  • LC29H(AA) GPS HAT 支持以下特性:
    • 支持定位增强系统 (WAAS、EGNOS、MSAS 和 GAGAN),提高服务地区的定位性能
    • 支持 EASY 技术,实现无信号时使用星历、历书等存储信息定位,改进定位和首次定位时间 (TTFF)
  • LC29H(DA) GPS/RTK HAT 支持以下特性:
    • 支持快速收敛双频 RTK 厘米级定位,适用于终端设备高精度定位
  • LC29H(BS) GPS/RTK HAT 支持以下特性:
    • 支持 GNSS 原始观测量和校正数据输出,适用于建立 RTK 基站
  • 内置低噪声放大器和声表面滤波器,实现 -165dBm 高灵敏度和增强抗干扰性能
  • 支持多频主动干扰消除,有效抑制或消除窄带信号 (WiFi/2/3/4/5G) 干扰,保证导航准确性
  • 支持 AGNSS(Assisted GNSS),减少首次冷启动上电定位时间 (TTFF) 至 5 秒
  • 支持串口通信波特率范围:9600~3000000bps (默认 115200bps)
  • 支持 QGNSS 软件,方便设置模块各项功能
  • 板载电池座,可接入 ML1220 充电电池,用于掉电保存星历数据以及热启动
  • 板载 4 个 LED 指示灯,方便查看模块运行状态
  • 提供完善的配套资料手册 (Raspberry Pi / Jetson Nano 等 Python 示例程序)

版本选择

LC29H(AA) GPS HAT
LC29H(AA)
GPS HAT

支持定位增强系统和 EASY 技术

LC29H(DA) GPS/RTK HAT
LC29H(DA) GPS/RTK HAT

支持 RTK Rover,实现高精度厘米级定位

LC29H(BS) GPS/RTK HAT
LC29H(BS) GPS/RTK HAT

支持 RTK Base,可组建基站下发校正数据

相关产品参数

产品型号 LC29H(AA)
GPS HAT
LC29H(DA)
GPS/RTK HAT
LC29H(BS)
GPS/RTK HAT
ZED-F9P
GPS-RTK HAT
信号频段 GPS/QZSS: L1C/A, L5
BDS: B1I, B2a
Galileo: E1, E5a
GLONASS: L1
GPS/QZSS: L1C/A, L2C
BDS: B1I, B2I
Galileo: E1B/C, E5a
GLONASS: L1OF, L2OF
并发星系数量 GPS/QZSS+BDS+Galileo+GLONASS
SBAS (WAAS、EGNOS、MSAS、GAGAN) 支持 - 支持
RTK 功能 - RTK Rover RTK Base RTK Rover and Base
定位精度 PVT 1m CEP - 1.5m CEP
RTK - 0.01m+1ppm CEP - 0.01m+1ppm CEP
导航更新率 PVT 1~10Hz - 1~10Hz
RTK - 1Hz - 1~8Hz
RAW 1Hz 1~20Hz
RTK 收敛时间 - <10s - <10s
首次定位时间 (AGNSS 关闭) 冷启动 26s - 24s
热启动 1s - 2s
辅助启动 16s - 2s
首次定位时间
(EASY 开启)
2s -
首次定位时间 (AGNSS 开启) 冷启动 5s - TBD
热启动 5s - TBD
辅助启动 5s - TBD
灵敏度 跟踪和
导航
-165dBm -167dBm
重捕获 -159dBm -157dBm -159dBm -160dBm
冷启动 -147dBm -145dBm -147dBm -148dBm
速度精度 0.2m/s - 0.05m/s
PPS 精度 20ns - 30ns
动态性能 加速度 (Max):4g
海拔高度 (Max):10000m 海拔高度 (Max):50000m
速度 (Max):500m/s
通信接口 UART(9600~3000000bps 默认 115200bps),
I2C(Max 400KHz)
USB,UART(4800~921600bps 默认 9600bps),I2C(Max 400KHz),SPI(5MHz)
通信协议 NMEA 0183 V4.10,RTCM 3.x NMEA 0183 V4.10,UBX,RTCM 3.3
供电电压 5V
整机耗流 小于 40mA@5V (Continue 模式)
工作温度 -40~85℃
产品尺寸 65×30.5mm

板载 40PIN GPIO 接口

适用于树莓派系列主控板

接入树莓派 ZERO
接入树莓派 ZERO
接入树莓派 4B
接入树莓派 4B

图片仅供展示,本产品不含以上树莓派主板

双频 L1+L5 定位技术

支持同时追踪 L1+L5 双频段卫星信号
降低城市峡谷中的多径效应,提高定位精度

树莓派双频 RTK 厘米定位 GPS 模块双频 L1+L5 定位技术

RTK 流动站,RTK 基站
厘米级定位

LC29H(BS) 模块用作 RTK 基站,LC29H(DA) 模块用作 RTK 流动站

在地面已知固定坐标使用 LC29H(BS) 模块组建连续运行的参考基站或购买 RTK 地基增强服务,通过网络对上传了粗略定位信息的 LC29H(DA) 流动站设备下发 GNSS 校准值,存在多径折射等误差的终端设备实时解算误差数据,在数秒内实现厘米级定位。

树莓派双频 RTK 厘米定位 GPS 模块支持并发接收多卫星系统

支持并发接收多卫星系统

支持 GPS、BDS、GLONASS、Galileo 和 QZSS,同时系统保持低功耗

树莓派双频 RTK 厘米定位 GPS 模块支持并发接收多卫星系统

支持多频主动干扰消除

有效抑制或消除窄带信号 (WiFi/2/3/4/5G) 干扰,保证导航准确性

树莓派双频 RTK 厘米定位 GPS 模块支持多频主动干扰消除

支持 AGNSS
(Assisted GNSS)

减少首次冷启动上电定位时间 (TTFF) 至 5 秒

树莓派双频 RTK 厘米定位 GPS 模块支持 AGNSS

应用场景

助力无人机、智能农机、共享两轮车等行业应用实现升级体验,是实时跟踪系统、共享经济应用的理想选择

树莓派双频 RTK 厘米定位 GPS 模块支持 AGNSS

资源简介

树莓派双频 RTK 厘米定位 GPS 模块资源简介
  1. LC29H 模组

  2. RT9166A-28PXL

    5V 转 2.8V LDO 芯片

  3. CP2102N

    USB 转 UART 芯片

  4. Raspberry Pi 40PIN GPIO 接口

    方便接入树莓派系列主板

  5. UART 选择跳线帽

    A:USB 转串口控制 LC29H

    B:树莓派控制 LC29H

    C:USB 转串口访问树莓派

  6. IPEX 1 代座子

    LC29H 模组天线接口

  7. Micro USB 接口

  1. RT9193-33PB

    5V转3.3V LDO芯片

  2. RESET 按键

    按下复位 LC29H 模组

  3. 状态指示灯

    PWR:电源指示灯

    RXD/TXD:串口收发指示灯

    PPS:GPS 状态指示灯

  4. NDC7002N

    I2C 电平转换芯片

  5. ML1220 电池座

    可接 ML1220 充电电池,用于断电保存数据和热启动

接口定义

树莓派双频 RTK 厘米定位 GPS 模块接口定义

产品展示

树莓派双频 RTK 厘米定位 GPS 模块产品展示

产品尺寸

树莓派双频 RTK 厘米定位 GPS 模块产品尺寸
