ULINK2接口是如何定义的？
下面为ULINK2接口定义：
| 仿真器端口 |
连接目标板 |
备注 |
| 1. VCC |
MCU电源VCC |
VCC |
| 2. VCC |
MCU电源VCC |
VCC |
| 3. TRST |
TRST |
Test ReSeT/ pin |
| 4. GND |
GND或悬空 |
|
| 5. TDI |
TDI |
Test Data In pin |
| 6. GND |
GND或悬空 |
|
| 7. TMS, SWIO |
TMS, SWIO |
JTAG:Test Mode State pin ; SWD: Data I/O pin |
| 8. GND |
GND或悬空 |
|
| 9. TCLK, SWCLK |
TMS, SWCLK |
JTAG: Test Clock pin ; SWD: Clock pin |
| 10. GND |
GND或悬空 |
|
| 11. RTCK |
RTCK |
|
| 12. GND |
GND或悬空 |
|
| 13. TDO |
TDO |
Test Data Out pin |
| 14. GND |
GND或悬空 |
|
| 15. RESET |
RESET |
RSTIN pin |
| 16. GND |
GND或悬空 |
|
| 17. NC |
NC |
|
| 18. GND |
GND或悬空 |
|
| 19. NC |
NC |
|
| 20. GND |
GND或悬空 |
|

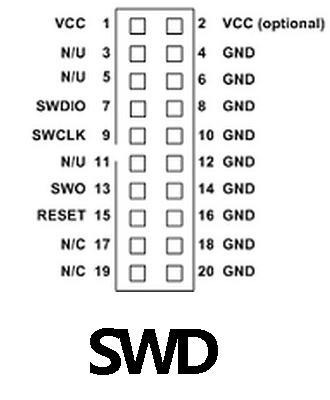

下面是标准的接口排列：
ULINK2指定的标准接口 |
