使用AT24Cxx扩展C8051F EEPROM

2015-7-13 10:06| 发布者: kaloha| 查看: 5599| 评论: 0

摘要: 系统功能   使用AT24Cxx扩展C8051F EEPROM。硬件设计使用AT24Cxx扩展C8051F EEPROM电路原理图软件设计下面部分从TXT拷出,拷到网页,代码部分缺省了很多空格,比较凌乱,请谅解!I2C(SMBus)详细程序请查看C8051F I ...
系统功能

   使用AT24Cxx扩展C8051F EEPROM。


硬件设计

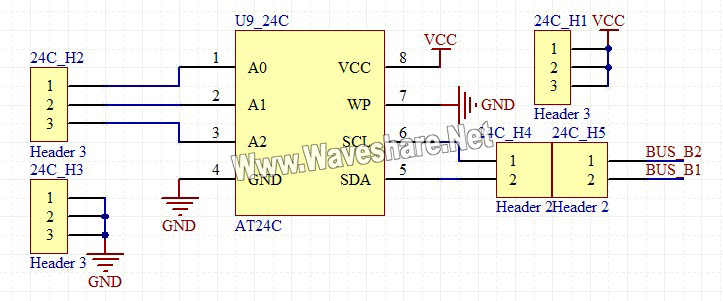

使用AT24Cxx扩展C8051F EEPROM电路原理图


软件设计

下面部分从TXT拷出,拷到网页,代码部分缺省了很多空格,比较凌乱,请谅解!
I2C(SMBus)详细程序请查看C8051F I2C(SMBus)程序


//目标系统: 基于C8051F单片机
//应用软件: Silicon IDE / Keil

/*01010101010101010101010101010101010101010101010101010101010101010101
----------------------------------------------------------------------
实验内容:
写入一些测试数据进EEPROM,再读出,使用P2口与LED相连,观测是否与写入一致
----------------------------------------------------------------------
硬件连接:
将P2口与8位LED指示灯相连。
DVK501(AT24CxxPrlPort)    F320 EX
                           VCC    ---------   VCC
                           GND   ---------   GND
                           SDA    ---------   P1.0
                           SCL    ---------   P1.1
----------------------------------------------------------------------
注意事项:
(1)若有加载库程序,请将光盘根目录下的“library”下的“C8051F”文件夹拷到D盘
(2)请详细阅读:光盘根目录下的“说明书首页.htm”里的相应产品说明
----------------------------------------------------------------------
10101010101010101010101010101010101010101010101010101010101010101010*/

#define _DVK501_F320_EX_

#include <c8051f320.h>
#include <../../../../library/C8051F/ws_clock.h>
#include <../../../../library/C8051F/ws_delay.h>
#include <../../../../library/C8051F/ws_iic_port.h>
#include <../../../../library/C8051F/ws_at24cxx.h>

void main(void)
{
uchar *pRdDat;

PCA0MD &= ~0x40; // Clear watchdog timer enable
clock_external(); // Set oscillator in external,the clock is 12M
delay_ms(100);
Check_SDA();
XBR1 = 0x40; // Enable crossbar and weak pull-ups
SMBus_Init();
Enb_Interrupt();

Write_AT24Cxx(0x00,'P');
Read_AT24Cxx(0x00,pRdDat);
P2 = *pRdDat;

while(1);
}

void Write_AT24Cxx(uchar adr,uchar WrData)

SMBus_Write(0xA0,adr,WrData,2);
}

void Read_AT24Cxx(uint adr,uchar *RdData)
{
SMBus_Write(0xA0,adr,0,1);
SMBus_Read(0xA1,RdData,1);
}


系统调试

观察读出的EEPROM数据与写入EERPOM的数据是否一致,用LED作为显示。

以上资料由微雪电子整理并发布,未经许可不得转载,否则追究相应责任!
