ATmega64 外部RC振荡器

2015-5-27 22:51| 发布者: waveshare-admin| 查看: 2269| 评论: 0

摘要: 对于时间不敏感的应用可以使用 Figure 20 的外部RC 振荡器。频率可以通过方程f = 1/(3RC) 进行粗略地估计。电容C 至少要22 pF。通过编程熔丝位CKOPT,用户可以使能 XTAL1和GND之间的片内 36 pF电容,从而无需外部电 ...

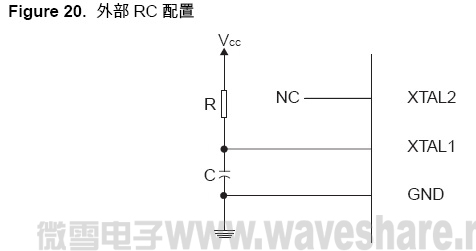

对于时间不敏感的应用可以使用 Figure 20 的外部RC 振荡器。频率可以通过方程f = 1/(3RC) 进行粗略地估计。电容C 至少要22 pF。通过编程熔丝位CKOPT,用户可以使能 XTAL1和GND之间的片内 36 pF电容,从而无需外部电容。若想获取有关振荡器如何工作 以及如何选择R 和C 的具体信息,请参考外部RC 振荡器应用手册。

ATmega64 外部RC 配置

振荡器可以工作于四个不同的模式,每个模式有自己的优化频率范围。工作模式通过熔丝 位CKSEL3..0 选取,如Table 11 所示。

ATmega64 外部RC 振荡器工作模式

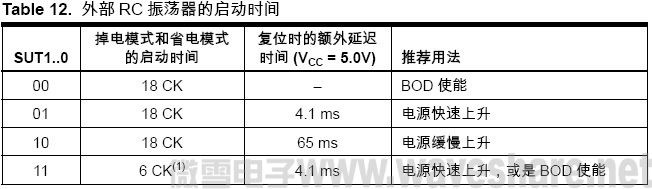

选择了这个振荡器之后,启动时间由熔丝位SUT 确定,如Table 12 所示。

ATmega64 外部RC 振荡器的启动时间
Note: 1. 这些选项只能用于工作频率不太接近于最大频率时的情况。

以上资料参考马潮老师的中文手册,由微雪电子整理并发布,转载请注明出处:www.waveshare.net,否则追究相应责任!
