micro:bit 游戏手柄扩展板 掌上游戏机

可播放音乐 可用电池供电 还能给充电电池充电
仅支持定制,详情请联系在线客服
价格
50件起
型号
Joystick for micro:bit
SKU
14521
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

产品简介

【自我介绍】
我是专为Micro:bit设计的游戏手柄扩展板,酷似掌上游戏机的外形和键位设计,可播放音乐,可用电池供电,还能给充电电池充电。
带上我,发挥你的聪明才智,编程设计自己的创意掌上游戏机。

【我的特性】

  • 板载Micro:bit接口,可直接插入使用
  • 板载优质的摇杆,两路模拟量输出,可准确定位摇杆位置,一路数字量输出,可按压控制
  • 板载电池座和充电电路,可加充电电池供电,还能通过USB给电池充电
  • 板载电池电量指示灯,闪动1/2/3/4次对应指示电量约25%/50%/75%/100%
  • 板载4个彩色按键,美观且手感舒适
  • 板载2个侧边按键,对应micro:bit上的A/B键,控制更方便
  • 板载蜂鸣器,能用来播放背景音乐或游戏音效
  • 提供完善的配套资料手册(Micro:bit图形化例程/python例程/使用手册等)
【我的参数】
  • 工作电压:5V
  • 电池种类:14500锂电池
  • 外形尺寸:150mm x 50mm

产品图片

接口定义

标号 引脚 功能描述
A 5 按键A
B 11 按键B
C 15 按键C
D 14 按键D
E 13 按键E
F 12 按键F
X 1 摇杆X方向
Y 2 摇杆Y方向
P 8 摇杆按下
Buzzer 0 蜂鸣器

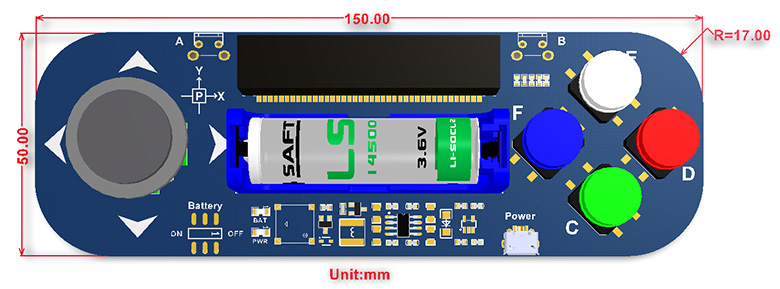

外形尺寸

Joystick-for-micro-bit尺寸

产品资料

资料包括:

  • 用户手册
  • 示例程序
  • 电路原理图

路径: www.waveshare.net/wiki/Joystick_for_micro:bit

详细配置

  1. Joystick for micro:bit × 1
  2. 14500锂电池 × 1
1
2
