Alphabot树莓派教程:刷LEDE(OpenWRT)系统变身路由器

2017-1-5 11:15| 发布者: MyMX1213| 查看: 26694| 评论: 2

摘要: lede是openwrt的一个分支,openwrt本身还没有支持pi3
1.下载镜像,这个lede好像是openwrt的一个分支,openwrt本身还没有支持pi3
https://downloads.lede-project.org/snapshots/targets/brcm2708/bcm2710/lede-brcm2708-bcm2710-rpi-3-ext4-sdcard.img
2.刻录到tf卡,windows使用Win32DiskImager,linux使用dd命令。

3.树莓派接电,使用网线连接电脑。系统启动后可以通过串口登录,此时还不能通过SSH登录。

4.修改/etc/config/network
config interface 'loopback'
        option ifname 'lo'
        option proto 'static'
        option ipaddr '127.0.0.1'
        option netmask '255.0.0.0'

config globals 'globals'
        option ula_prefix 'fd11:8629:b448::/48'

config interface 'lan'
         option type 'bridge'
#       option ifname 'eth0'
        option proto 'static'
        option ipaddr '192.168.8.1'
        option netmask '255.255.255.0'
        option ip6assign '60'

config interface wan
        option proto dhcp
        option ifname eth0
IP地址可改为其他IP,避免和局域网内其他路由器冲突。
5.修改/etc/config/wireless
config wifi-device radio0
        option type     mac80211
        option channel  11
        option hwmode   11g
        option path     'platform/soc/3f300000.mmc/mmc_host/mmc1/mmc1:0001/mmc1:0001:1'
        option htmode   HT20
        # REMOVE THIS LINE TO ENABLE WIFI:
        option disabled 0

config wifi-iface
        option device   radio0
        option network  lan
        option mode     ap
        option ssid     OpenWrt_RPI3
        option encryption psk2
        option key      yourwifikey

6.输入passwd修改root用户密码后,重启,网线连接路由器dhcp获取ip,电脑用wifi连接树莓派。此时可通过SSH登录树莓派。

7.安装luci界面,可以通过浏览器访问路由
opkg install luci
/etc/init.d/uhttpd start
/etc/init.d/uhttpd enable

在浏览器中输入对应的IP地址,输入密码登录。

8.可以开始折腾了。在System->Software中点击Update lists后可以通过路由器界面Luci安装对应的软件,也可以继续在命令行下通过opkg安装软件。
同理很多设置也可以在Luci界面修改,也可以在命令下修改。

首先可以更改一个酷炫的皮肤。输入主题“theme”搜索对应的包,在可用包中找到"luci-theme-material"并安装。
可以在System->System 中选择对应的主题“Material”.

同理可以按照刚才的方法安装luci-i18n-base-zh-cn,设置中文显示或者在命令行下输入如下命令安装。

opkg install luci-i18n-base-zh-cn
语言设置的位置在:System-System- System Properties- Language and Style- Language 通过下拉菜单选择。


 9.通过mjpg-stream实行网络监控
首先安装以下摄像头的驱动。
opkg kmod-usb2
opkg install kmod-video-core
opkg install kmod-video-uvc #免驱uvc摄像头
opkg install kmod-input-core
如果能找到 /dev/video0 的设备文件,就说明驱动已经安装成功。
树莓派专用的摄像头可能要需要安装如下包。事实上本人弄了很久都没有找到/dev/video0,希望有哪位大神找到使用树莓派专用摄像头的方法能告知本人。
opkg install kmod-video-bcm2835
下面使用USB接口的摄像头继续讲解。
安装mjpg-streamer
opkg install mjpg-streamer
opkg install luci-app-mjpg-streamer
opkg install luci-i18n-mjpg-streamer-zh-cn
其中lui-app-mjpg-stream为luci界面上使用mjpg-streamer的插件,luci-i18n-mjpg-streamer-zh-cn为插件的中文包。

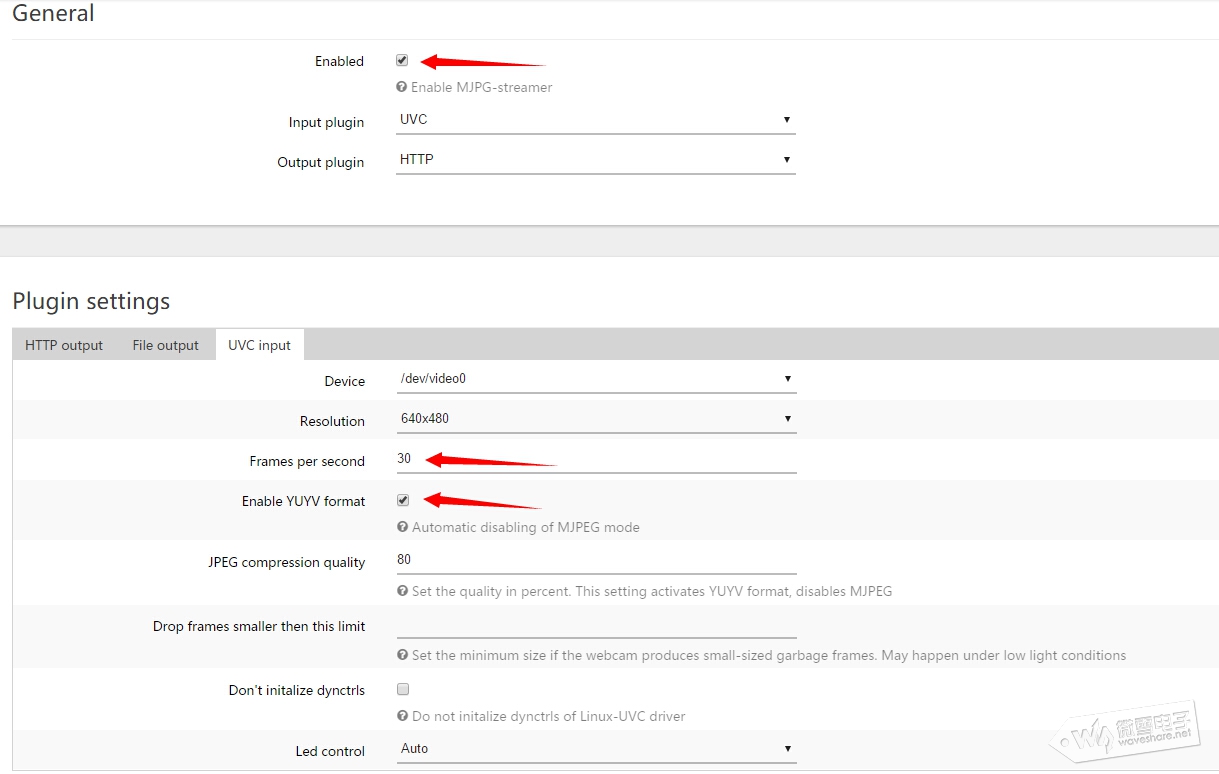

帧率设置为30.否则不能显示。摄像头支持YUYV格式,不支持MJPG,所以勾选启动YUYV格式。

此时在浏览器上输入192.168.8.1:8080即可看到摄像头上拍摄的图像。

10.以太网转串口输出。用路由器制作wifi视频小车时,通常是路由器作为视频串口,单片机作为小车主控。
手机发送信号到路由器,路由器将网络信号转为串口发送到单片机,单片机再控制小车。
Ser2net为以太网转串口软件,输入如下命令安装
opkg install ser2net

输入如下命令配置ser2net
vi  /etc/ser2net.config

配置格式:
<*TCP端口号>:<状态>:<超时>:<设备>:<选项>
TCP端口号:【host,】port,也就是说可以这样写localhost,2020 意思就是使用本机的2020端口作为映射端口
状态:可以填写raw,rawlp,tel*net或者off
off禁止端口,但是可以从控制口唤醒
raw:在端口和串口设备之间双向通信
rawlp:端口想串口设备单向通信
telnet:
超时:指定一个数值用于超时,写0禁用超时
设备:必须这样写/dev/《设备名称》
选项:设置串口的参数如:波特率(300,1200,2400,4800,9600,19200,38400,57600,115200)
校验(EVEN,ODD,NONE)
停止位(1STOPBIT,2STOPBITS)
数据位(7DATABITS,8DATABITS)
开启(关闭)XON\XOFF :XONXOFF(-XONXOFF)
开启(关闭)硬件控制流:RTSCTS(-RTSCTS)
对于树莓派3B,串口为/dev/ttyS0,在/etc/ser2net.config 文件中可以找到如下语句,默认已经设置串口
2001:raw:600:/dev/ttyS0:9600 NONE 1STOPBIT 8DATABITS XONXOFF LOCAL -RTSCTS
可以修改波特率为115200.
2001:raw:600:/dev/ttyS0:115200 NONE 1STOPBIT 8DATABITS XONXOFF LOCAL -RTSCTS
启动ser2net
ser2net -c /etc/ser2net.conf
由于串口默认作为shell 控制端,古为了避免干扰需禁止。
vi /etc/inittab
删掉或者注释掉后面两句。重启后串口不能再作为shell控制端,但是系统启动时,串口仍然会输出系统信息。
::sysinit:/etc/init.d/rcS S boot
::shutdown:/etc/init.d/rcS K shutdown
#::askconsole:/usr/libexec/login.sh
#tty1::askfirst:/usr/libexec/login.sh
设置ser2net 开机启动。
命令vi /etc/rc.local 打开它,i进入编辑,在exit0的上一行添加一条ser2net

输入命令vi /etc/init.d/ser2net,新建文件编辑
#!/bin/sh /etc/rc.common
# /init.d/my-ser2net

START=99
start() {
ser2net –c /etc/ser2net.conf
}
保存重启。此时通过以太网发送给192.168.8.1:2001端口的信号会通过串口转发出去。
