STM32CubeMX系列教程8:数模转换(DAC)

2016-5-3 14:18| 发布者: MyMX1213| 查看: 28018| 评论: 4|原作者: MyMX1213

摘要: 本章通过两个例程介绍STM32的数模转换器(DAC),第一个通过软件控制ADC单次转换输出模拟量,第二个通过定时器控制ADC生成三角波信号。

1.DAC单次转换

       本章程序在串口printf工程的基础上修改,复制串口printf的工程,修改文件夹名。击STM32F746I.ioc打开STM32cubeMX的工程文件重新配置。PA5管脚配置为DAC输出通道2。

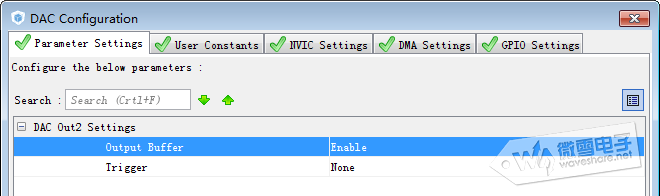

DAC配置为默认配置不需修改。


生成报告以及代码,编译程序。在adc.c文件中可以看到ADC初始化函数。在stm32f7xx_hal_dac.h头文件中可以看到DAC的操作函数。

/** @addtogroup DAC_Exported_Functions_Group2
  * @{
  */
/* I/O operation functions ****************************************************/
HAL_StatusTypeDef HAL_DAC_Start(DAC_HandleTypeDef* hdac, uint32_t Channel);
HAL_StatusTypeDef HAL_DAC_Stop(DAC_HandleTypeDef* hdac, uint32_t Channel);
HAL_StatusTypeDef HAL_DAC_Start_DMA(DAC_HandleTypeDef* hdac, uint32_t Channel, uint32_t* pData, uint32_t Length, uint32_t Alignment);
HAL_StatusTypeDef HAL_DAC_Stop_DMA(DAC_HandleTypeDef* hdac, uint32_t Channel);
uint32_t HAL_DAC_GetValue(DAC_HandleTypeDef* hdac, uint32_t Channel);
/**
  * @}
  */

/** @addtogroup DAC_Exported_Functions_Group3
  * @{
  */
/* Peripheral Control functions ***********************************************/
HAL_StatusTypeDef HAL_DAC_ConfigChannel(DAC_HandleTypeDef* hdac, DAC_ChannelConfTypeDef* sConfig, uint32_t Channel);
HAL_StatusTypeDef HAL_DAC_SetValue(DAC_HandleTypeDef* hdac, uint32_t Channel, uint32_t Alignment, uint32_t Data);

在main()函数中添加程序设置DAC输出的数据为12位右对齐,数值为2048.则实际输出的电压为
2048/4096x3.3V=1.65V,使能ADC通道2开始转换。

  /* USER CODE BEGIN 2 */
    /*##-1- Set DAC channel1 DHR12RD register ################################################*/
  HAL_DAC_SetValue(&hdac, DAC_CHANNEL_2, DAC_ALIGN_12B_R, 2048);

    /*##-2- Enable DAC Channel1 ################################################*/
  HAL_DAC_Start(&hdac, DAC_CHANNEL_2);
  /* USER CODE END 2 */

编译程序并下载到开发板。如果没有出错用万用表测PA5管脚的电压为1.65V

2.定时器控制DAC产生三角波

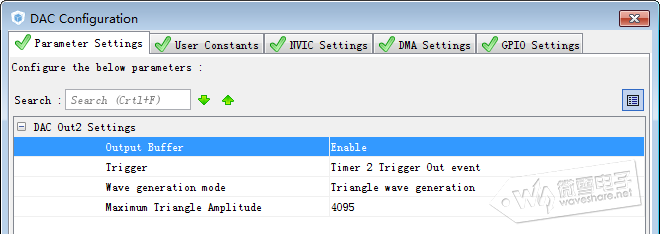

    复制刚才的工程,修改文件夹名DAC_SignalsGeneration。击STM32F746I.ioc打开STM32cubeMX的工程文件重新配置。PA5管脚配置为DAC输出通道2。DAC配置触发(Trigger)为定时器2触发,波形生成模式(Wave generation mode)为三角波发生器(Triangle wave generation).最大三角波幅(Maximum Triangle Amplitude)为4095,即为3.3V(参考电压为3.3V)。

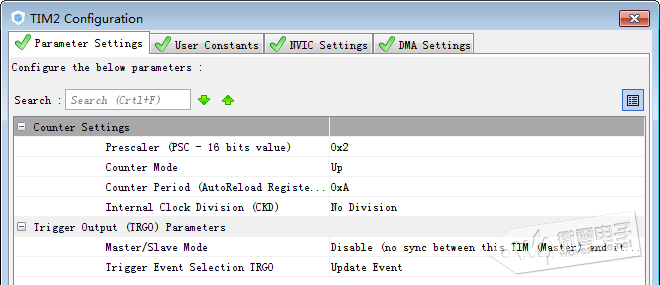

开启定时器2,并设置如下,触发事件选择TRGO(Trigger Event Selection TRGO)为更新事件。



TRGO为触发信号,在第三章的基本定时器中可以找到触发信号TRGO,当定时器发送更新事件时,即发生溢出等事件时,定时器会发送触发信号TRGO到DAC,触发DAC转换输出模拟量


生成报告以及代码,编译程序。在main函数中添加应用程序开启定时器2,并开启ADC通道2转换。


/* USER CODE BEGIN 2 */
printf("\r\n DAC EXAMPLE !!!\r\n");
/*##-1- Start the TIM Base generation in interrupt mode ####################*/
HAL_TIM_Base_Start(&htim2);

/*##-2- Enable DAC Channel1 ################################################*/
HAL_DAC_Start(&hdac, DAC_CHANNEL_2);
/* USER CODE END 2 */

编译程序并下载到开发板。用示波器观测PA5管脚是否产生三角波。接上Analog Test Board模块到SPI1接口,并给模块接上5V电源。按下复位会听到喇叭发声响声。
