基于STM8的电容触摸式按键方案介绍

电容式触摸感应软件库的可提供如下功能：

• 软件库模块可以方便的应用于绝大部分微控制器中，直接内嵌在主控制器中。
• 软件库适用于大部分的用户接口需求:最多24个按键，以及2个滑动条/滚轮。
• 经济的解决方案：少量的硬件和软件开销
• 采用各种必须的软件滤波处理以获得高可靠性
• 优化的固件源代码
• 完全免费的源代码（但仅限于应用在ST的微控制器上）

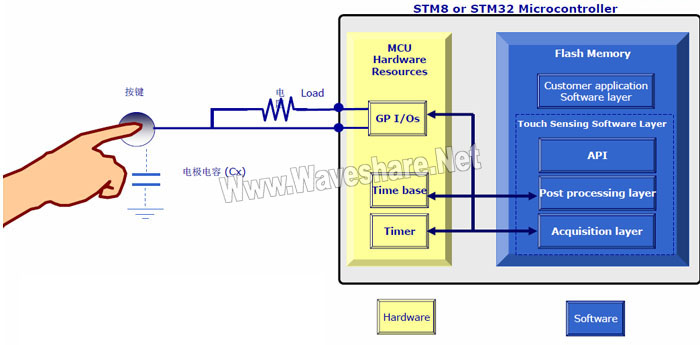

如何工作?
容性的人体接触可以通过对RC 网络的充放电时间的检测来测得。RC网络由一个电阻和电极的电容（Cx）组成。

性能

• 每个触摸通道需要2个电阻和一个MCU 通用IO口。
• 可将MCU的任意通用IO口配置为触摸通道
• 触摸按键可分布在最多3个不同的GPIO 端口上（目前如此，以后可能会扩展）
• 软件库使用2个定时器：一个作为时基，一个用于采集

STM8 资源需求

MCU 硬件

• 1*16位定时器(采集: 测量RC充放电时间)
• 1*8位定时器(后处理: 时基)
• 每个通道1个通用IO
• 1个I/O 作为LOAD输出(common to all channels)

MCU 存储器使用(库+ 常量)

• 只有按键: ~ 1900 bytes
• 按键+ 1滚轮/滑动条: ~ 3800 bytes
• 按键+ 2 滚轮/滑动条: ~ 3900 bytes

RAM

• 只有按键: ~ 57 + (13*(Nb_keys-1))
• 按键+ 1滚轮/滑动条: ~ 112 + (13*(Nb_keys-1))
• 按键+ 2 滚轮/滑动条: ~ 154 + (13*(Nb_keys-1))
• - 例1 :10 个按键占用174 bytes的RAM空间
• - 例2 : 5 按键+ 1 滚轮占用174 bytes的RAM空间
