STM8单片机基本硬件线路设计

2015-7-13 10:58| 发布者: kaloha| 查看: 6859| 评论: 0

摘要: 其实STM8可以不需要晶振跟复位电路,但是为了最小系统能够稳定运行,所以最好增加外部电路。  ● STM8复位电路设计  STM8单片机内置上电复位(POR),所以,STM8单片机可以不设外部上电复位电路,依然可以正常复位 ...

其实STM8可以不需要晶振跟复位电路,但是为了最小系统能够稳定运行,所以最好增加外部电路。
  ● STM8复位电路设计
  STM8单片机内置上电复位(POR),所以,STM8单片机可以不设外部上电复位电路,依然可以正常复位,稳定工作。 若是系统需要设置按键复位电路,那么注意,STM8单片机是低电平复位,如下图,设计按键复位电路:

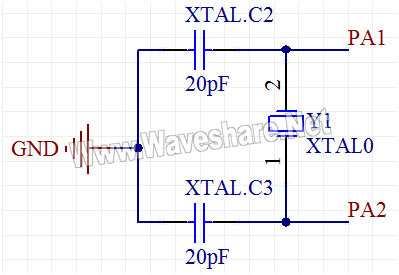

  ● STM8震荡电路设计

STM8单片机内置RC振荡电路。出厂时,未进行时钟源设置的STM8,其时钟源使用的是内部16M高速RC振荡器,然后经过8分频则是2M频率。
  通过程序对寄存器的设置,可以设置MCU的内部RC振荡频率。例如:4M、8M等。不过,内置RC振荡,在一致性方面存在差异,它因生产的批次有所差异,亦与温度等 因素有较大的相关性。所以,在一些对时钟要求较高的场合,如:精确定时,RS232通信等,这些场合,建议使用外部的晶振线路。


  ● 仿真与编程电路设计
  一般来说,STM8所有系列的单片机都是通过SWIM接口仿真与编程的。
  而SWIM接口只需要4根连接线就够了,所以设计的时候非常简便,只要引出单片机的SWIM接口跟RESET接口,再连上供电电路,然后按照下图的排序标准就OK了!

  ● 注意事项
  (1).VCAP电容引脚: STM8S的VCAP电容是一个很特别的电容。它是STM8S的内核的工作电压。需要在外 部加一个外部的电容,以保证内核工作电压的稳定。一般推荐1uF的瓷片电容。。而且 1uF的瓷片电容在进行PCB布线时,必须要尽可能地靠近VCAP引脚,一直靠近到不 能再靠近为止。这一点非常非常重要,切记!切记!(STM8L系列上没有此电容)
  (2).电源 VDD和VSS电源引脚上,建议加上退耦电容(10uF点解电容和0.1uF瓷片电容) 在用电源对VDDIO_x 和VSSIO_x 的引脚上,建议加上退耦电容(10uF 点解电容和 0.1uF瓷片电容),或者至少加上一个0.1uF瓷片电容。
  若在电路中,有用到外部的设备(如FLASH, 24C02等),建议在其电源上加上退耦电 容(10uF点解电容和0.1uF瓷片电容)。或者至少加上一个1uF瓷片电容。最好不要 使其与MCU共地。

以上资料由微雪电子整理并发布,未经许可不得转载,否则追究相应责任!
