墨水屏驱动板 NUCLEO / Arduino接口 板载MX25R6435F Flash芯片 支持自由扩展RAM 适用于多款SPI接口墨水屏

板载电平转换芯片，基于Arduino标准接口，兼容nRF528xx、UNO、Leonardo、NUCLEO、XNUCLEO等开发板
价格
原价
型号
e-Paper Shield (B)
SKU
26506
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

Arduino 标准接口
电子墨水屏驱动板

支持 nRF528xx、Arduino 以及 NUCLEO 等系列开发板

可驱动多款 SPI 接口电子墨水屏裸屏

Arduino 标准接口电子墨水屏驱动板主图

产品特性

  • 基于 Arduino 标准接口设计，兼容 nRF528xx、UNO、Leonardo、NUCLEO、XNUCLEO 等开发板
  • 板载电平转换芯片，可兼容 3.3V 和 5V 单片机接口
  • 板载 MX25R6435F Flash 芯片
  • 预留外置 RAM 存储芯片焊接位置，支持自由扩展 RAM
  • 提供完善的配套资料手册

产品参数

工作电压 3.3V/5V
通信接口 3-wire SPI、4-wire SPI
Flash 内存容量 64M-bit / 8M-byte
RAM 预留封装 SOIC-8
外形尺寸 53.34 × 53.34mm

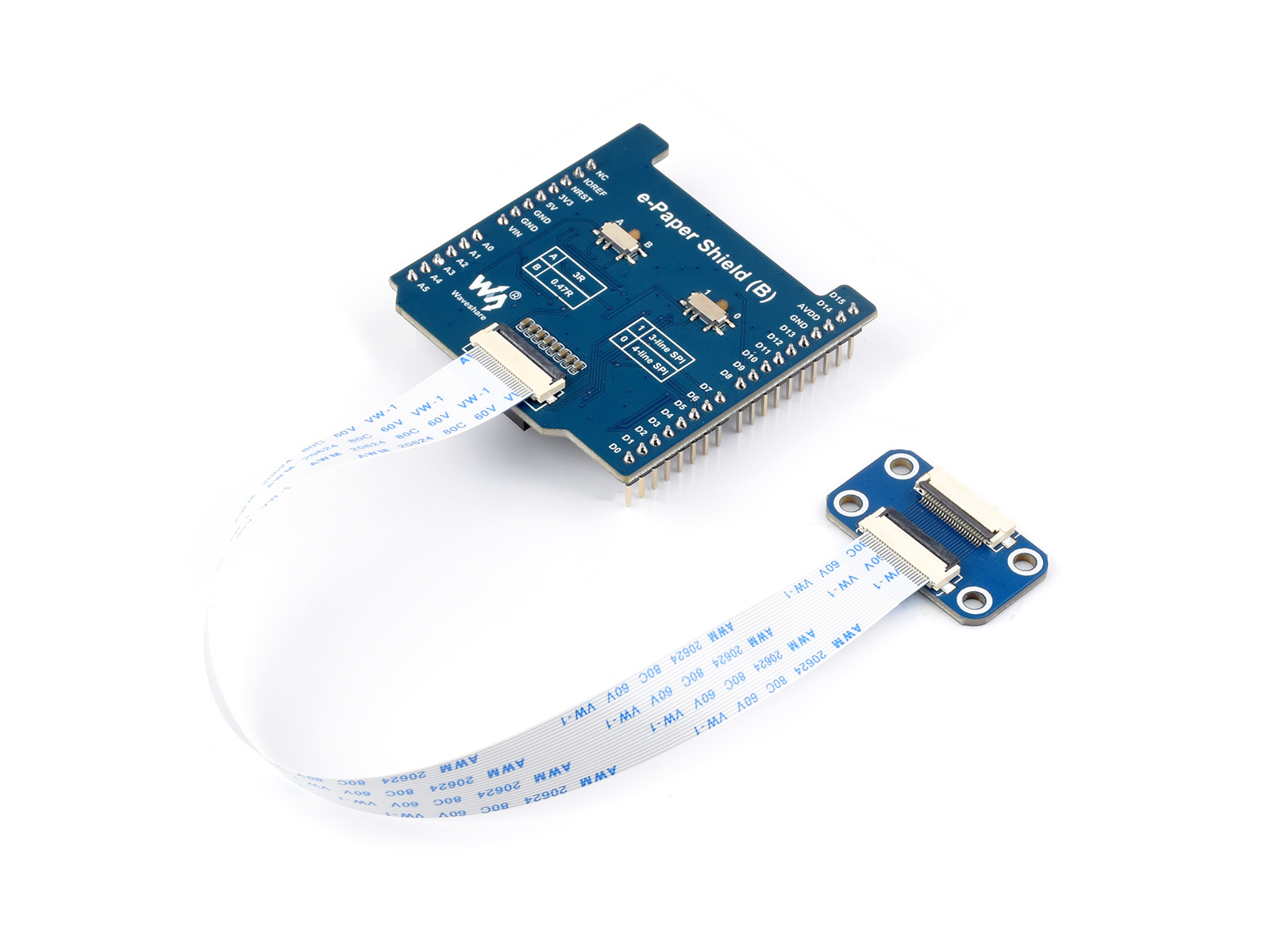

配备转接板和 FFC 线

可通过 FFC 线扩展显示接口，方便接入墨水屏

Arduino 标准接口电子墨水屏驱动板配备转接板和 FFC 线

兼容多种尺寸墨水屏和多种主板

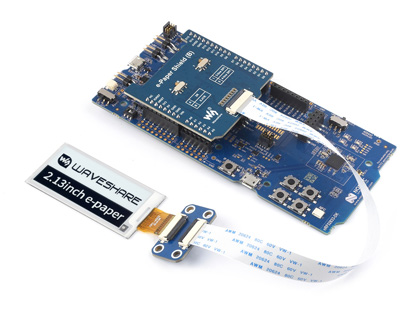

Arduino 标准接口电子墨水屏驱动板接入 nRF528xx 开发板和墨水屏

接入 nRF528xx 开发板
和 2.13 英寸墨水屏

Arduino 标准接口电子墨水屏驱动板接入 nRF528xx 开发板和墨水屏

接入 nRF528xx 开发板
和 7.5 英寸三色墨水屏

Arduino 标准接口电子墨水屏驱动板接入 R3 PLUS 开发板

接入 R3 PLUS 开发板

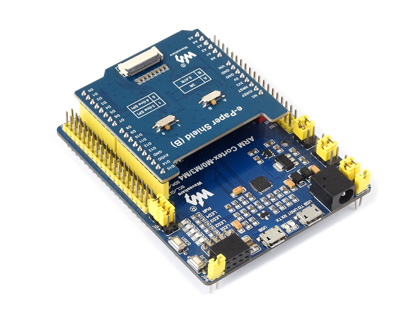

Arduino 标准接口电子墨水屏驱动板接入 STM32 开发板

接入 STM32 开发板

图片仅供展示，本产品不含以上主板及墨水屏

引脚使用说明

Arduino 标准接口电子墨水屏驱动板引脚使用说明

资源简介

Arduino 标准接口电子墨水屏驱动板资源简介
  1. 切换兼容微雪墨水屏

  2. 切换 3-wire/4-wire SPI

  3. 24PIN 墨水屏接口

  4. Arduino 标准接口

  5. 电平转换芯片

  6. Flash 芯片

  1. 拨码开关切换

    用于切换使用引脚还是 ICSP，默认 (ICSP)

  2. ICSP 接口

  3. 电源选择

    默认 IOREF

  4. 预留 RAM 焊接位

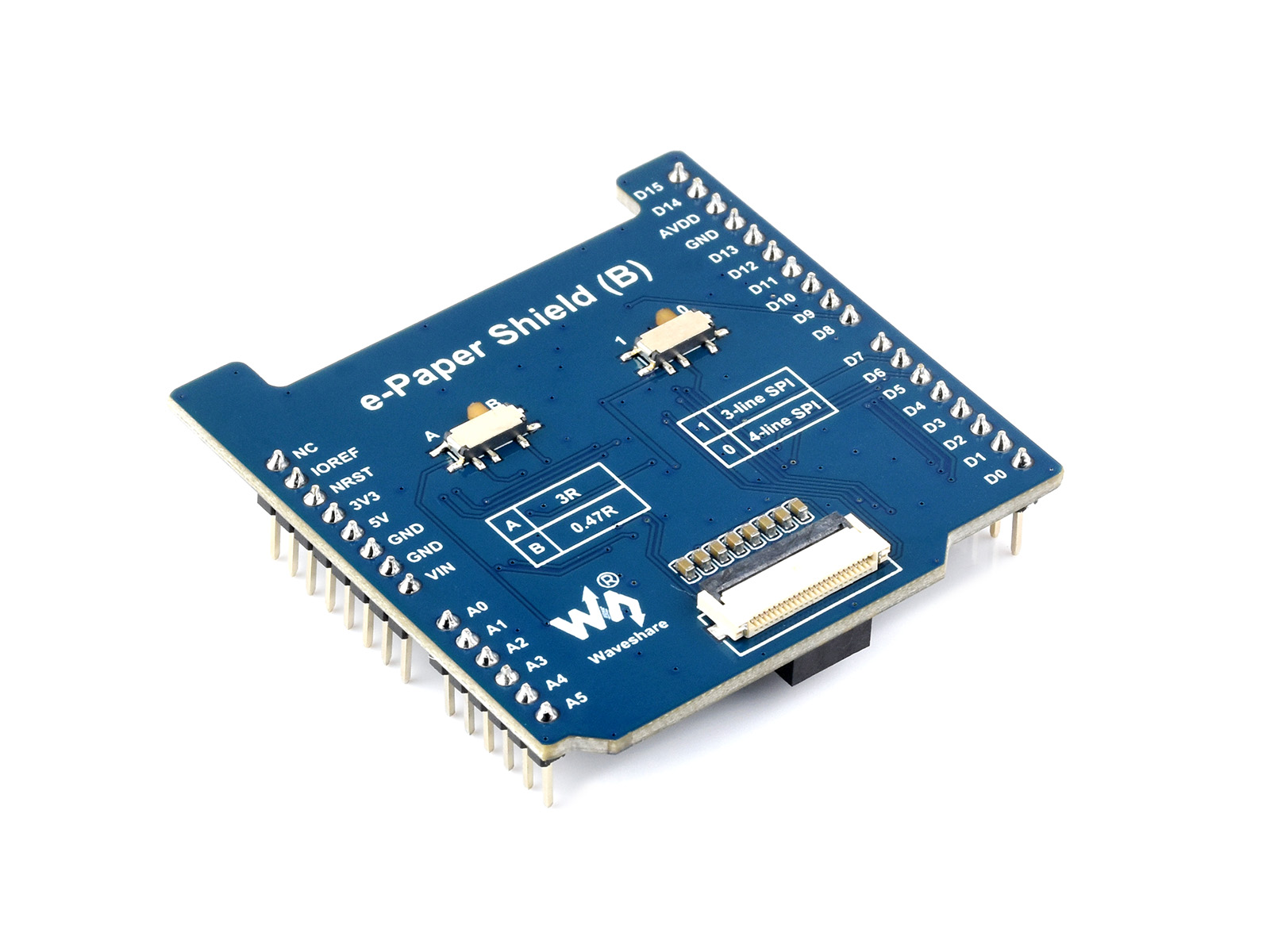

产品展示

Arduino 标准接口电子墨水屏驱动板产品展示

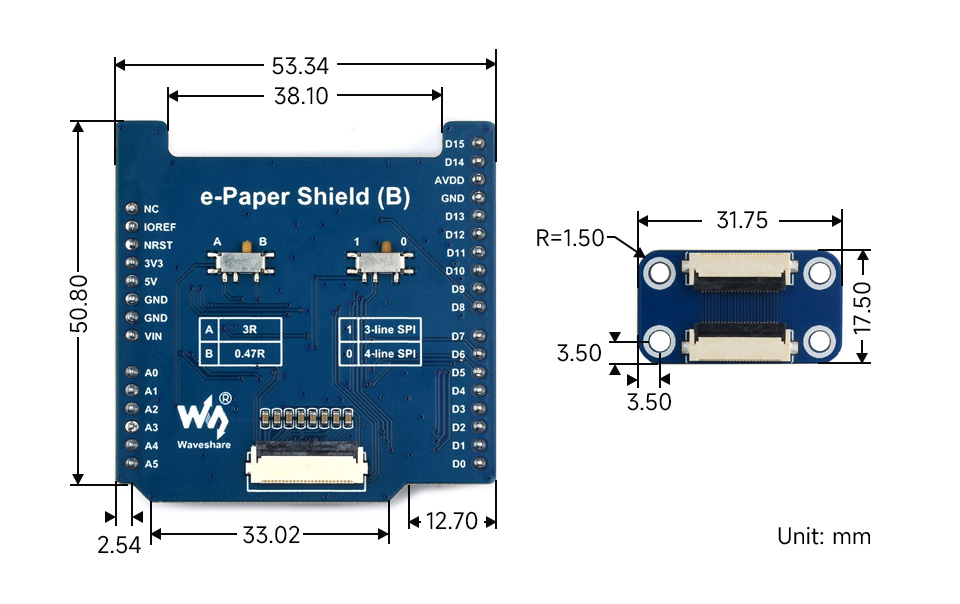

产品尺寸

Arduino 标准接口电子墨水屏驱动板产品尺寸

支持的墨水屏型号

型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新
时间(s)		 局部
刷新		 控制
接口
1.54inch e-Paper 黑、白 2 200×200 27.00×27.00 37.3×31.8 2 SPI
1.54inch e-Paper (B) 红、黑、白 2 200×200 27.60×27.60 37.3×31.8 8 SPI
2.13inch e-Paper 黑、白 2 250×122 48.55×23.70 59.2×29.2 2 SPI
2.13inch e-Paper (B) 红、黑、白 2 212×104 48.55×23.70 59.2×29.2 15 SPI
2.13inch e-Paper (D) 黑、白 2 212×104 48.55×23.70 59.2×29.2 2 SPI
2.13inch e-Paper (G) 红、黄、黑、白 2 250×122 48.55×23.70 59.2×29.2 25 SPI
2.66inch e-Paper 黑、白 2 296×152 30.704×60.088 36.304×71.820 6 SPI
2.66inch e-Paper (B) 红、黑、白 2 296×152 30.704×60.088 36.304×71.820 15 SPI
2.7inch e-Paper 黑、白 4 264×176 57.29×38.19 70.4×45.8 6 SPI
2.7inch e-Paper (B) 红、黑、白 2 264×176 57.29×38.19 70.4×45.8 15 SPI
2.9inch e-Paper 黑、白 2 296×128 66.89×29.05 79.0×36.7 2 SPI
2.9inch e-Paper (B) 红、黑、白 2 296×128 66.90×29.06 79.0×36.7 15 SPI
2.9inch e-Paper (D) 黑、白 2 296×128 66.90×29.06 79.0×36.7 2 SPI
3.52inch e-Paper 黑、白 2 360×240 74.51×49.67 84.70×54.41 1.5 SPI
3.7inch e-Paper 黑、白 4 480×280 47.32×81.12 54.9×93.3 3 SPI
4.01inch e-Paper (F) 7 彩色 2 640×400 86.40×54.00 96.80×68.70 30 SPI
4.2inch e-Paper 黑、白 4 400×300 84.80×63.60 90.1×77.0 5 SPI
4.2inch e-Paper (B) 红、黑、白 2 400×300 84.80×63.60 90.1×77.0 15 SPI
4.2inch e-Paper (C) 黄、黑、白 2 400×300 84.80×63.60 90.1×77.0 15 SPI
5.65inch e-Paper (F) 7 彩色 2 600×448 114.9×85.8 125.4×99.5 <35 SPI
5.83inch e-Paper 黑、白 2 648×480 119.232×88.320 125.4×99.5 5 SPI
5.83inch e-Paper (B) 红、黑、白 2 648×480 119.232×88.320 125.4×99.5 20 SPI
7.5inch e-Paper 黑、白 2 800×480 163.20×97.92 170.2×111.2 5 SPI
7.5inch e-Paper (B) 红、黑、白 2 800×480 163.20×97.92 170.2×111.2 26 SPI
7.5inch e-Paper (G) 黑、白 2 800×480 163.20×97.92 170.2×118.2 5 SPI
13.3inch e-Paper (K) 黑、白 2 960×680 275.52×195.16 286.32×212.26 5 SPI

*刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；若墨水屏本身支持局部刷新，局部刷新时间均在 1 秒内
还不清楚你要哪个？快点开我们的合照，看下吧！

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/e-Paper_Shield_(B)_

配置清单

  1. e-Paper Shield (B) × 1
  2. e-Paper Adapter × 1
  3. 24PIN FFC 线 约 200mm × 1
