ZigBee 底板 扩展板

适用于Core2530/XCore2530,引出下载接口,支持外接模块。

已停产

型号
ZB502
SKU
9434
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

资源简介

【我的基本情况】
  • 板载电池插槽,支持多种供电方式。
  • 引出所有IO,方便用户功能扩展。
  • 板载一个CP2102,方便用户调试和更新程序。
  • 板载基本的LED和按键,方便用户操作。
    [ 接口 ]
  1. 核心板插槽
  2. I/O接口
  3. USB接口
  4. UART/SPI接口
  5. 1-WIRE接口
  6. 调试接口
  7. 5V与3.3V电源输入输出接口
    常用于对外供电,或与用户板进行共地处理。
    [ 器件 ]
  1. CP2102
  2. AMS1117-3.3
  3. 电源开关
  4. 串口收发指示灯
  5. 电源LED
  6. 用户LED
  7. 用户按键
  8. 复位按键
    [ 跳线说明 ]
  1. UART0 JMP
  2. LED JMP
  3. KEY JMP

扩展性图展

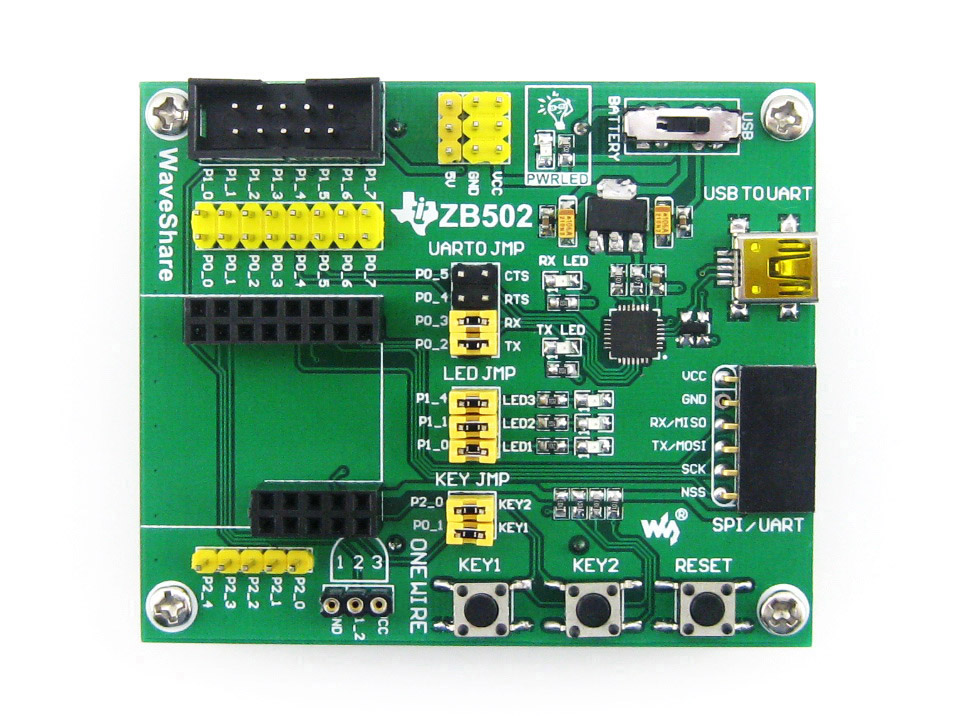

ZB502正视图

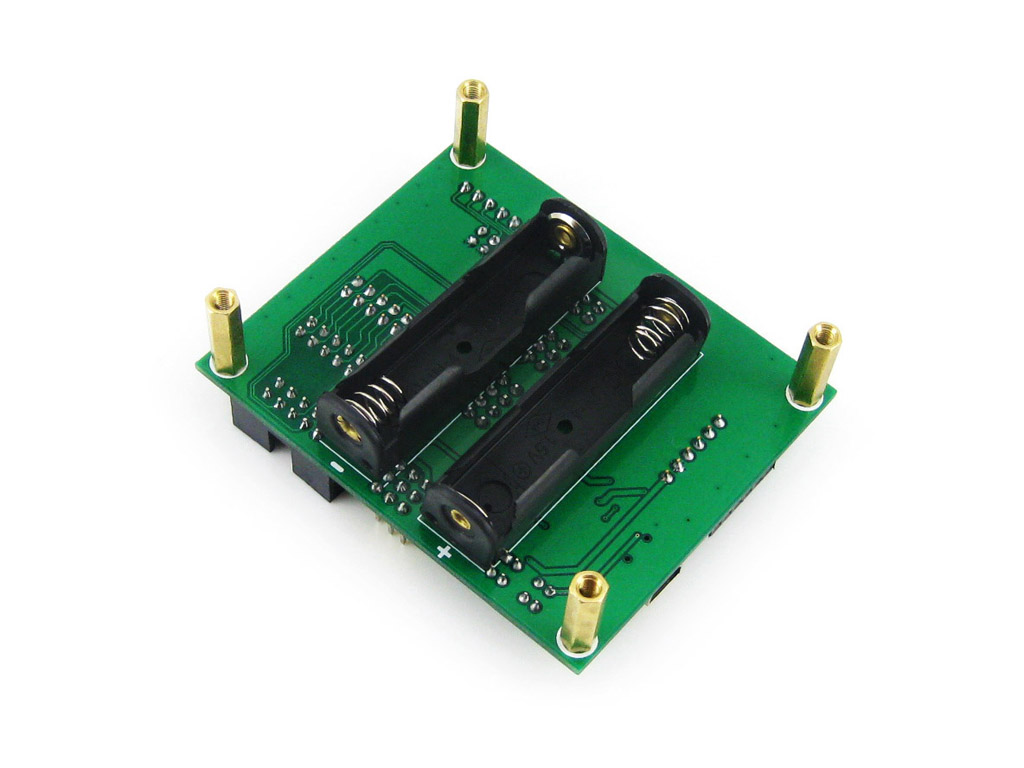

ZB502背面侧视图

ZB502插上Core2530

ZB502插上XCore2530

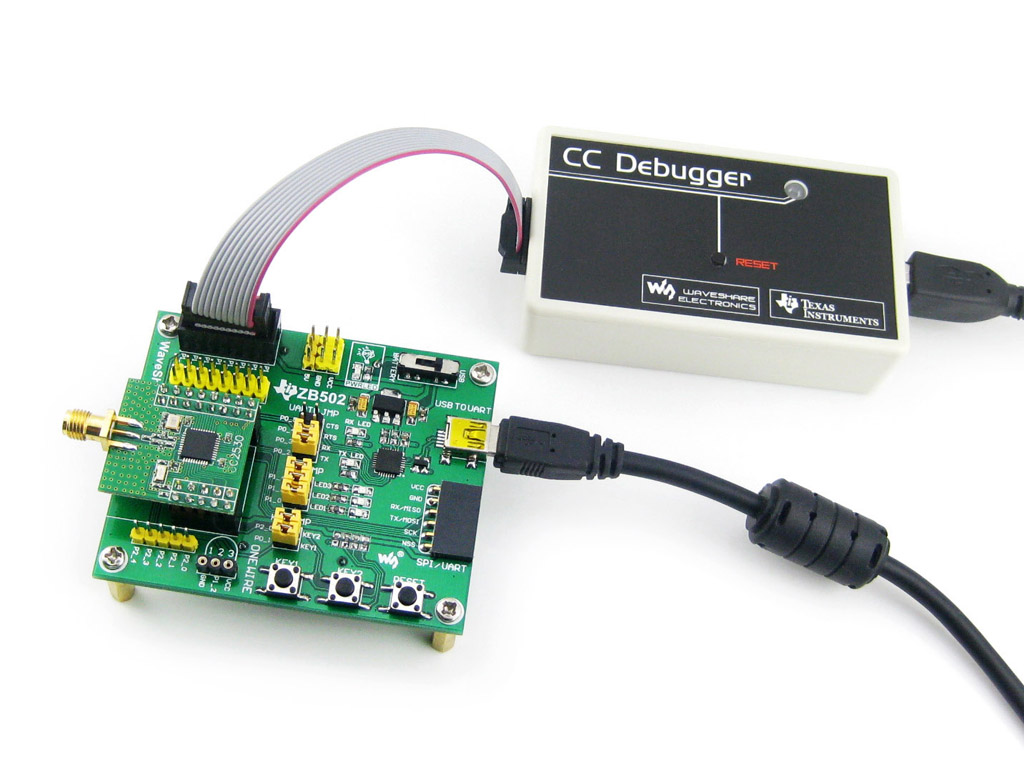

接入仿真器示例图1

接入仿真器示例图2

接入外围模块示例图1

接入外围模块示例图2

产品尺寸

产品资料

路径: www.waveshare.net/wiki/ZB502

配置清单

  1. ZB502开发板 x1
  2. USB线 type A公口 转 mini-B公口 x1
