STM32F103RBT6 MBED开发板 含13款传感器模块

兼容NUCLEO-F103RB,带ST-LINK/V2仿真下载器,支持mbed功能,Arduino扩展

已停产

型号
XNUCLEO-F103RB (套餐A)
SKU
10055
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
XNUCLEO

产品简介

【自我介绍】
我是一套用于评估XNUCLEO-F103RB的开发套件,配套外扩板及各种常用传感器。

【关键部件】
  • XNUCLEO-F103RB(老大履历太丰富,岂敢在这括号内写完,简介见下方)
  • IO Expansion Shield(方便连接XBee、WiFi-LPT100及各种常用传感器)

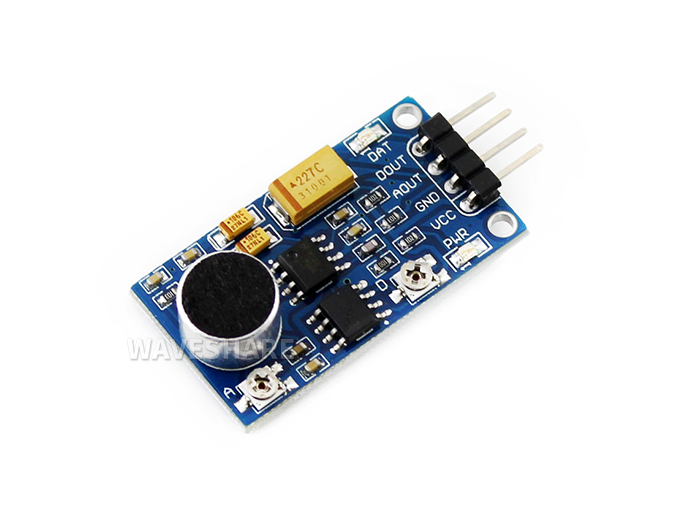

  • Sensors Pack(气体、颜色、火焰、霍尔、红外、紫外、激光、声音、温湿度、倾斜、液位等传感器)

初识XNUCLEO-F103RB

【自我介绍】
我是块兼容NUCLEO-F103RB的开发板,基于STM32F103RBT6。
如果你了解NUCLEO,就知道我支持mbed开发平台,还打通了Arduino生态圈。
另外,我其实是NUCLEO的进化版,号称XNUCLEO,就像XMEN一样,有特异功能。

【我的特点】
  • 兼容 NUCLEO-F103RB ,基于Cortex-M3 STM32F103RBT6
  • 兼容Arduino,支持各种Arduino扩展板,接入Arduino庞大生态系统,获得更多潜在资源
  • 提供ST Morpho扩展排针,弥补Arduino I/O接口较少的缺陷,方便自由连接周边设备
  • 支持mbed,支持mbed SDK及在线工具快速搭建产品原型,缩短开发周期
  • 配合mbed在线资源,即可参考不断更新的、丰富的STM32综合库软件HAL以及各种封装好的例程
【项目大PK】
项目 XNUCLEO NUCLEO 备注
Arduino兼容性 兼容UNO及Leonardo 兼容UNO XNUCLEO默认兼容UNO,可通过跳线设为兼容Leonardo
Arduino ICSP接口 带ICSP接口,才能支持带有该接口的扩展板
USB接口 NUCLEO的USB接口仅用于调试,实际上没有引出USB
USB接口封装 Micro USB Mini USB Micro USB更为通用,也是未来的趋势
Morpho接口丝印 绝大部分有 有丝印,就不需要去翻查用户手册
常用接口连接方式 采用跳线帽 采用0欧电阻 采用跳线帽连接更方便,避免频繁使用电烙铁,导致焊盘脱落
串口调试 在线调试时,可进行 在线调试时,无法进行 NUCLEO集成的ST-LINK功能芯片可模拟成串口,但无法在调试的情况下这么做,XNUCLEO则采用独立的USB TO UART芯片
8MHz晶振 使用外部8MHz晶振,定时会更准
32.768KHz晶振 有该晶振才支持RTC功能
USB保险丝 有(500mA) 没有保险丝,更容易烧坏主控芯片及电脑USB接口
LED数量 4 1 方便观察程序的运行状态
UART指示灯 方便观察是否有数据通信
DC电源插座 方便使用
按键位置 靠近板边 靠近Arduino接口 靠近板边,尽可能避免插上扩展板而无法使用
ST-LINK 独立 集成 方便将ST-LINK用到其他地方
USB连接线 有配送 没配送

图解XNUCLEO-F103RB

BB Black

    [芯片简介]

  1. STM32F103RBT6
    内  核:ARM® 32-bit Cortex™-M3
    工作频率:72MHz
    工作电压:2.0V-3.6V
    封  装:LQFP64
    存储资源:128kB Flash,20kB SRAM
    接口资源:2 x SPI,3 x USART,
                        2 x I2C,1 x CAN,1 x USB
    模数转换:2 x AD(12位, 16通道)
  2. SPX3819M5
    3.3V稳压器件
  3. AMS1117-5.0
    5.0V稳压器件
  4. CP2102
    USB转串口芯片

    [接口简介]

  1. Arduino接口
    便于接入各种Arduino扩展板(Shield)
  2. ICSP接口
    Arduino的ICSP接口
  3. USB TO UART接口
    便于调试
  4. USB通信接口
  5. SWD接口
    支持下载与调试
  6. ST Morpho
    引出VCC、GND及所有I/O,方便与外设进行连接
  7. 6-12V DC接口

    [器件简介]

  1. 用户按键
    便于I/O输入测试或控制程序运行状态
  2. 复位按键
  3. 电源指示灯
  4. 用户指示灯
    便于I/O输出测试或显示程序运行状态
  5. 500mA快速自恢复保险丝
  6. 串口收发指示灯
  7. 8MHz晶振
  8. 32.768KHz晶振

    [跳线说明]

  1. ADC和I2C接口的选择跳线
    短接A与B:Arduino接口的A4和A5做I2C功能用
    短接B与C:Arduino接口的A4和A5做ADC功能用
  2. 串口选择跳线
  3. MCU电流测试跳线
    方便做低功耗实验
  4. 电源选择跳线
    短接5V与U5V:使用USB供电
    短接5V与E5V:使用外部电源
  5. USB使能跳线
    短接跳线:USB使能
    断开跳线:USB不使能
  6. 用户按键选择跳线
    短接跳线:接入到示例程序指定的I/O
    断开跳线:可改为使用连接线接入自定义的I/O
  7. 用户LED选择跳线
    短接跳线:接入到示例程序指定的I/O
    断开跳线:可改为使用连接线接入自定义的I/O

XNUCLEO-F103RB接口说明

【Arduino接口说明】
NUCLEO-F103RB STM32 NUCLEO升级版 Arduino接口
【ST Morpho接口说明】
NUCLEO-F103RB STM32 NUCLEO升级版 ST Morpho接口

产品图片


XNUCLEO-F103RB 正面图

XNUCLEO-F103RB 反面图

XNUCLEO-F103RB 正面斜视图

XNUCLEO-F103RB 反面斜视图

XNUCLEO-F103RB 接入ST-LINK/V2 (mini)

XNUCLEO-F103RB 接入Arduino扩展板及传感模块

外形尺寸

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料

路径: www.waveshare.net/wiki/XNUCLEO-F103RB

配置清单

  1. XNUCLEO-F103RB x 1
  2. IO Expansion Shield × 1
  3. Sensors Pack × 1
  4. ST-LINK/V2 (mini) x 1
  5. USB线 type A公口 转 micro公口 x1
  6. USB线 type A公口 对 type A母口 1.5米 x1
