XCore2530

主要参数
型号 XCore2530
规格
品牌 Waveshare
备注
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 68 58 50 -
含5%普税 71.4 60.9 52.5 -
含17%增税 79.56 67.86 58.5 -
版权所有,侵权必究。未经许可,不得用于商业用途。
至少需要两个CC2530模块才能实现ZigBee组网,本产品只含一个。

产品简介

敬告:本产品已获相关专利,仿造必追究其法律责任!

【一分钟自我介绍】
我是个基于CC2530,加了功率放大的ZigBee模块。
你有两种方式使用我:

  • 应用方式:(由我实现底层,你只做应用)
    使用与我配套的固件。这种方式下,我是个ZigBee无线串口模块,操作我就像操作串口一样简单,你无需了解复杂的ZigBee协议。
  • 开发方式:(重新开发我,亲自实现底层)
    自己编写ZigBee通信协议。这种方式下,你需要CC Debugger调试器等,也需要学习、了解复杂的ZigBee协议。

【我的特点】
[ 串口相关 ]
  • 操作我就像操作串口一样简单
  • 配套三种串口透传固件:协调器、路由器及终端
  • 出厂默认配置为路由器(通过下载协调器或终端固件,可改为协调器或终端)
  • 支持串口发送大数据包及广播快速发包
  • 支持串口下载程序(固件支持通过串口Bootloader;需要串口模块)
  • 支持上位机软件设置工作模式、串口通道、波特率、信道等参数
[ 其他 ]
  • 支持自动组网(至少需要一个协调器和一个路由器才能组网)
  • 可实时监测协调器和路由、终端之间的信号强度
  • 带RXF2401功率放大器
【我的参数】
  • 主控芯片:CC2530F256RHAR
  • 通信距离:可通信:超过1500米;可靠通信超过1300米;可自动重连:超过1000米(工作环境:空旷区域)
  • 工作频段:2.4GHz
  • 工作电压:2.0V-3.6V
  • 温度范围:-40℃~85℃
  • 串口波特率:38400bps(默认),可设为其它波特率
  • 接口:除P1_1、P1_4外,所有I/O接口
  • 接口间距:排针PIN间距:2.54mm;两侧排针间距22.86mm(9x2.54)
  • 天线:使用2.4G,2DB全向天线
【CC2530F256核心参数】
  • 工作频段:2.4GHz
  • 16个传输信道,根据环境进行切换可靠通信信道
  • 无线传输速率达250kbps
  • 高性能、低功耗的8051微控制器内核
  • 适应2.4GHz IEEE 802.15.4的RF收发器
  • 电源电压范围宽(2.0~3.6V)
  • 看门狗、电池监视器和温度传感器
  • 具有8路输入12位ADC
  • 2个支持多种串行通信协议的USART, 1个红外发生电路
  • 1个通用的16位和2个8位定时器
  • 高级加密标准(AES)协处理器
  • 21个通用I/O引脚,2个具有20mA的电流吸收或电流供给能力
我加了功率放大,如果你只是在短距离内进行数据通信,推荐购买Core2530

产品图片

ZIGBEE开发板 Open2530
XCore2530插入天线
ZIGBEE开发板 XCore2530
XCore2530正面侧视图
ZIGBEE开发板 XCore2530

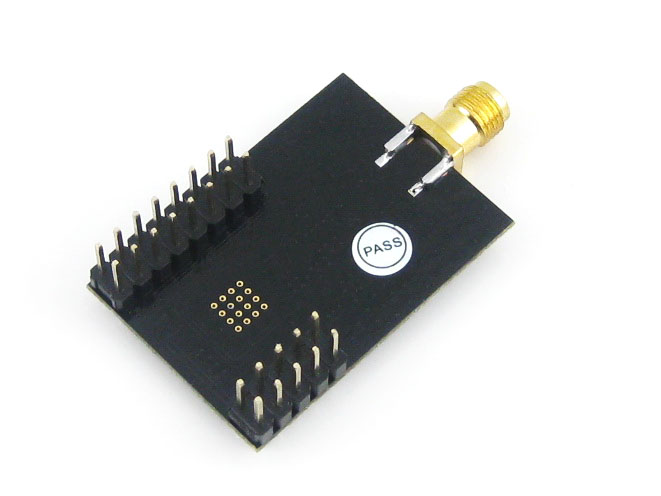

XCore2530背面侧视图
ZIGBEE开发板 XCore2530
XCore2530正面图

XCore2530接入ZB502

XCore2530接入ZB600

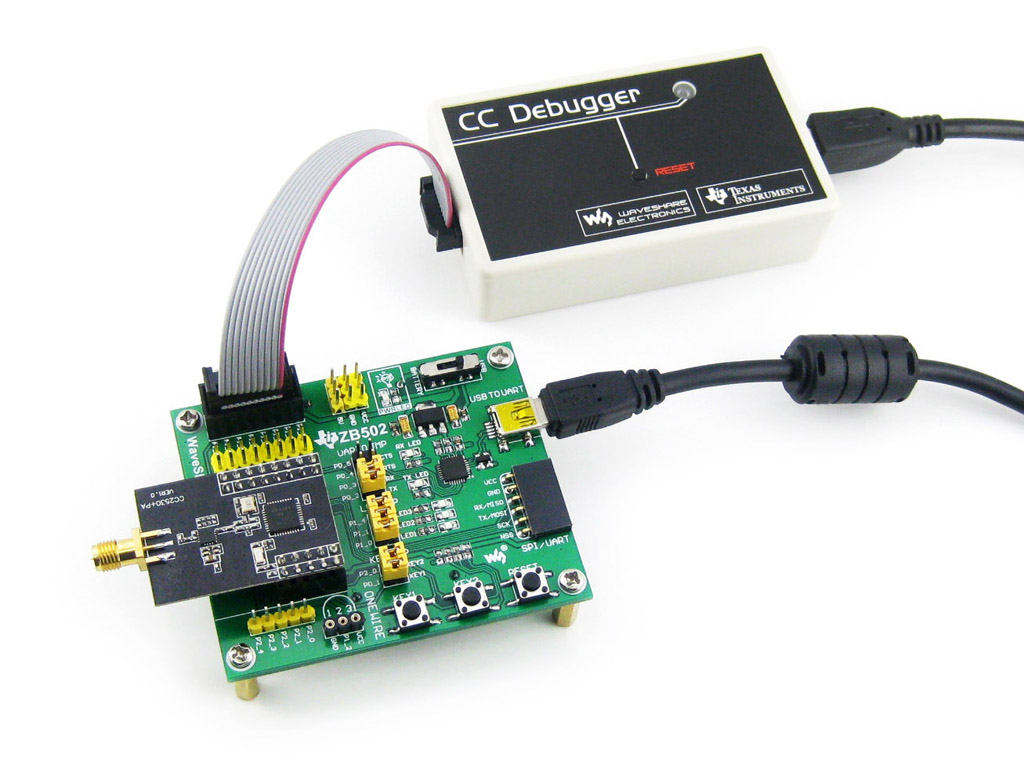

XCore2530接入仿真器

XCore2530外接模块
特别注意:
· 本产品不包括示意图中的模块、配件,如有需要,请另行购买。

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发软件
  • 开发资料

下载路径: www.waveshare.net/wiki/XCore2530

产品尺寸

ZIGBEE开发板 XCore2530尺寸图

详细配置

  1. XCore2530 x1
  2. 天线 x1

保修信息

保修12个月。
