W78E058B

芯片信息

型号 封装 在线定购
W78E058B40DL(查看) DIP
W78E058B40PL(查看) PLCC

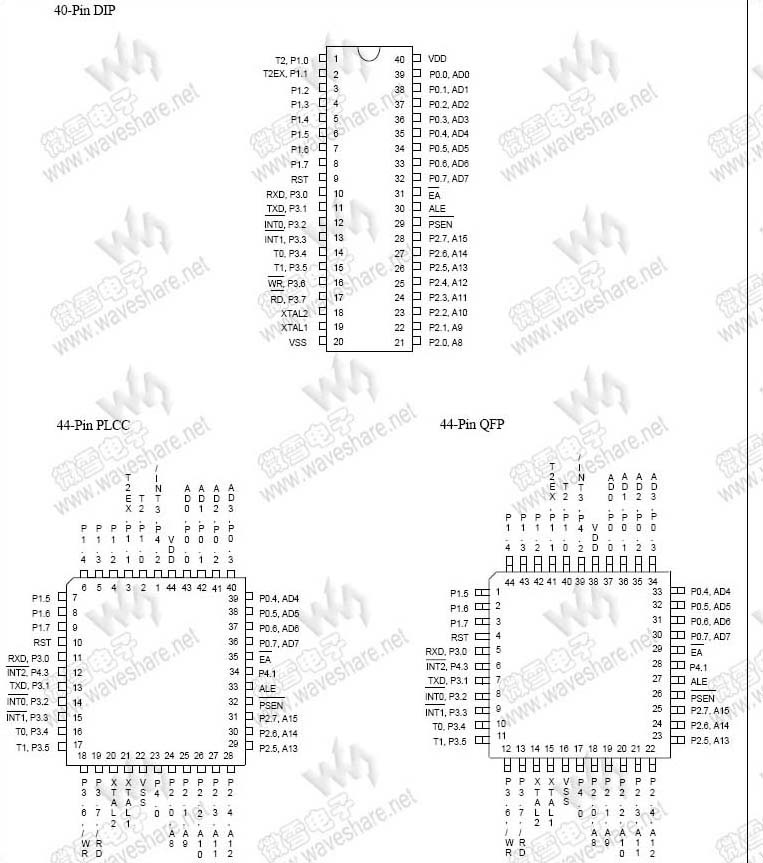

引脚布局

(点击图片看大图)
技术资料—— W78E058B PDF技术资料

W78E58B / W78E058B 概述



   W78E58B / W78E058B是一款8位微控制器,内置可ISP编程的Flash EPROM以供固件升级。W78E58B / W78E058B的指令系统完全兼容标准8052。
  W78E58B / W78E058B包括32K的主ROM和4K的辅助ROM,辅助ROM用于存储装载程序,并允许该装载程序升级主ROM中的内容;512B片上RAM;4个8位双向可位寻址的I/O口(P0-P3);1个额外的4位I/O口P4;3个16位定时/计数器;1个串行接口。这些外设由8个中断源,两级中断功能支持。为了便于编程和校验,W78E58B / W78E058B的内置Flash EPROM允许程序存储器电可编程,电可读取。一旦代码确认之后,用户可保护其安全性。
  微控制器W78E58B / W78E058B支持两种节能模式:空闲模式和掉电模式。两者都是软件可选。空闲模式中,处理器时钟被关闭,但依然允许外设操作。掉电模式中,晶振停止,保持最小功耗。外部时钟可在任何时间任何状态下停止,而对处理器没有任何影响。
W78E58B / W78E058B 参数
W77E058A 存储器
Flash(APROM)   32KB
Flash(LDROM)   4KB
RAM   512B
W78E58B / W78E058B 基本参数
I/O口   4个(8位)
  1个(4位)
16位定时器   3
全双工串口   1
中断源   8
加密位
W78E58B / W78E058B 封装与引脚
DIP   40PIN
PLCC   44PIN
QFP   44PIN

W78E58B / W78E058B 特性

    W78E58B / W78E058B 主要特性如下:
  • 全静态设计的8位CMOS微控制器
  • 32KB用于应用程序的在线可编程Flash EPROM(APROM)
  • 4KB专为装载程序设计的Flash EPROM(LDROM)
  • 512B片上RAM(包括256B的AUX-RAM,软件可选)
  • 64KB程序存储器地址空间和64KB数据存储器地址空间
  • 4个8位双向I/O口
  • 1个4位多功能可编程I/O口
  • 3个16位定时/计数器
  • 1个全双工串行接口
  • 8个中断源,两级中断功能
  • 内置电源管理器
  • 加密位机制
