W77E516A

芯片信息

型号 封装 在线定购
W77E516A40DL(查看) DIP
W77E516A40PL(查看) PLCC

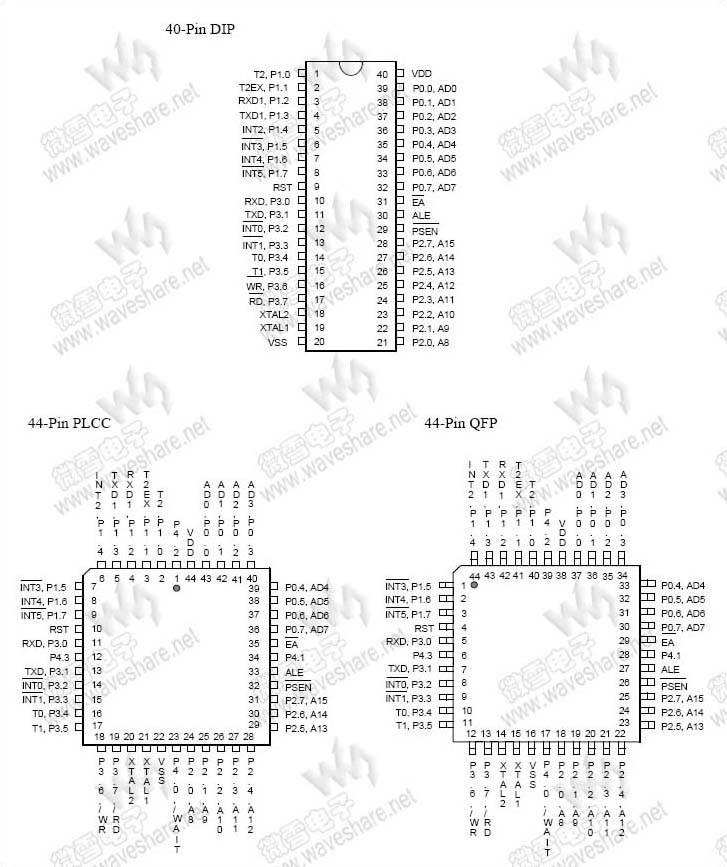

引脚布局

(点击图片看大图)
技术资料—— W77E516A PDF技术资料

W77E516A 概述



   W77E516A是兼容8051的高速微控制器,其重新设计的处理器内核去除了无谓的时钟和内存周期。
  因此,在相同的晶振速率下,W77E516A执行8051指令比原始8051更快。一般情况下,W77E516A的指令执行速度比传统8051快1.5至3倍,具体取决于所执行的指令类型。总的来说,在同样的晶振速率下,W77E516A总体性能要比原始8051快2.5倍。由于采用更低的时钟速率实现了同样的吞吐量,W77E516A的功耗得到了改进。所以说,W77E516A是全静态的CMOS设计,可以工作在更低速率的晶振时钟下。
  W77E516A包含64KB的Flash EPROM,4KB专为装载程序设计的Flash EPROM,工作在4.5V-5.5V的电压范围内。1KB的片上MOVX SRAM,以及3种节能模式。
W77E516A 参数
W77E516A 存储器
Flash(APROM)   64KB
Flash(LDROM)   4KB
SRAM   1KB
RAM   256B
W77E516A 基本参数
工作频率   40MHz
工作电压   4.5V-5.5V
I/O口   4个(8位)
  1个(4位)
16位定时器   3
全双工串口   2(增强型)
WDT   1
中断源   12
16位数据指针   2
片内振荡器
W77E516A 封装与引脚
DIP   40PIN
PLCC   44PIN
QFP   44PIN

W77E516A 特性

    W77E516A 主要特性如下:
  • 8位CMOS微控制器
  • 最高支持40MHz的4时钟/机器周期高速架构
  • 引脚兼容标准80C52
  • 兼容MCS-51指令系统
  • 64KB片上Flash-EPROM
  • 4个8位I/O口;0口带有可软件使能的内部拉升电阻
  • 1个额外的4位I/O口和等待状态控制信号(44脚PLCC/QFP封装)
  • 3个16位定时器
  • 12个中断源,两级中断优先级
  • 片上振荡时钟电路
  • 2个增强型的全双工串行接口
  • 64KB在线可编程Flash EPROM(APROM)
  • 4KB专为装载程序设计的Flash EPROM(LDROM)
  • 256字节高速缓存
  • 1KB 片上SRAM,用于MOVX指令
  • 可编程看门狗定时器
  • 双16位数据指针
  • 针对外接RAM/外围设备的软件可编程访问周期
