USB AVR JTAG

主要参数
型号 USB AVR JTAG
规格
品牌 WaveShare
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 198 192 188 186
含5%普税 207.9 201.6 197.4 195.3
含17%增税 231.66 224.64 219.96 217.62
版权所有,侵权必究。未经许可,不得用于商业用途。

支持AVR Studio 4,不支持AVR Studio 5/6/更高版本!

产品简介

· 基于AT AVR JTAG ICE 设计
本款AVR JTAG仿真器支持AVRStudio ,使用方法同AT AVR JTAG ICE仿真器一致,简单易用,稳定可靠。

· AVR JTAG支持的软件
- 直接支持AVRStudio、WINAVR(GCC)
- 支持IAR、ICCAVR、CVAVR等生成的烧写文件
(点击查看各类软件开发流程)

· AVR JTAG支持的器件
本款AVR JTAG仿真器与ATMEL原装JTAGICE仿真器支持的器件型号相同。

支持器件列表(在AVR Studio 4.18版本下)

AT90CAN128 / AT90CAN128L,ATmega16 / ATmega16L / ATmega16A,ATmega162 / ATmega162V,ATmega169 / ATmega169V,ATmega32 / ATmega32L / ATmega32A,ATmega323 / ATmega323L,ATmega64 / ATmega64L / ATmega64A,ATmega128 / ATmega128L / ATmega128A

 新器件不断增加中......

· AVR JTAG功能、性能
- AVR JTAG仿真功能与性能:与ATMEL原装JTAGICE仿真器仿真功能相同。支持全速运行、单步调试、断点调试等各种调试方法,可查看IO状态,变量数据等,仿真速度可设置提高至115200bps等等。
- AVR JTAG编程功能与性能:与ATMEL原装JTAGICE仿真器烧写功能相同。可直接烧写程序,设置熔丝位等。

· 与PC机的连接接口
- 准USB接口(USB To RS232)
 COM口可设置,一台PC机可连接多台本设备

· 与目标板的连接接口
- ATMEL指定的JTAG标准接口(直接连接)
- 用户自定义JTAG接口(使用彩色散头适配线)

· 固件可升级
日后,ATMEL将会推出更多AVR型号,亦会将新的器件型号添加入AVRStudio的器件支持列表,当您在未来开发中需要使用新推出的型号,升级AVRStudio,升级固件程序,便得以支持新的型号!
升级方式为自动升级,与市面上的手动升级产品不同。

· USB供电
当使用USB连接PC机时,调试器自身由USB供电,但不对外供电(目标板则需要供电)!

产品图片

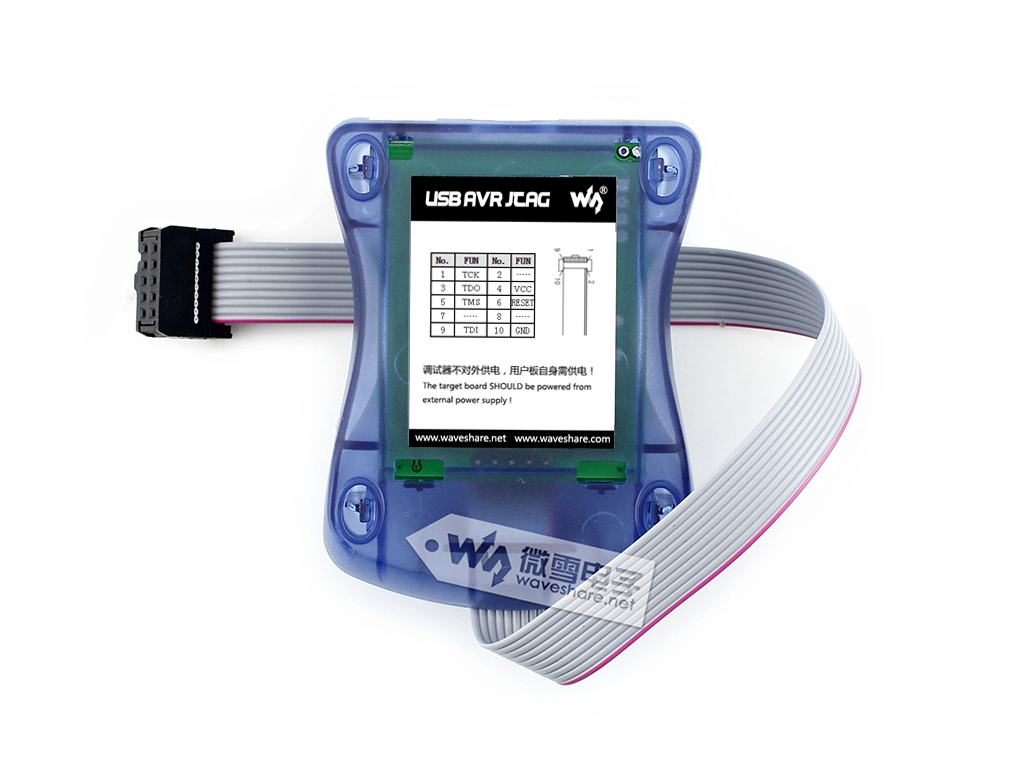

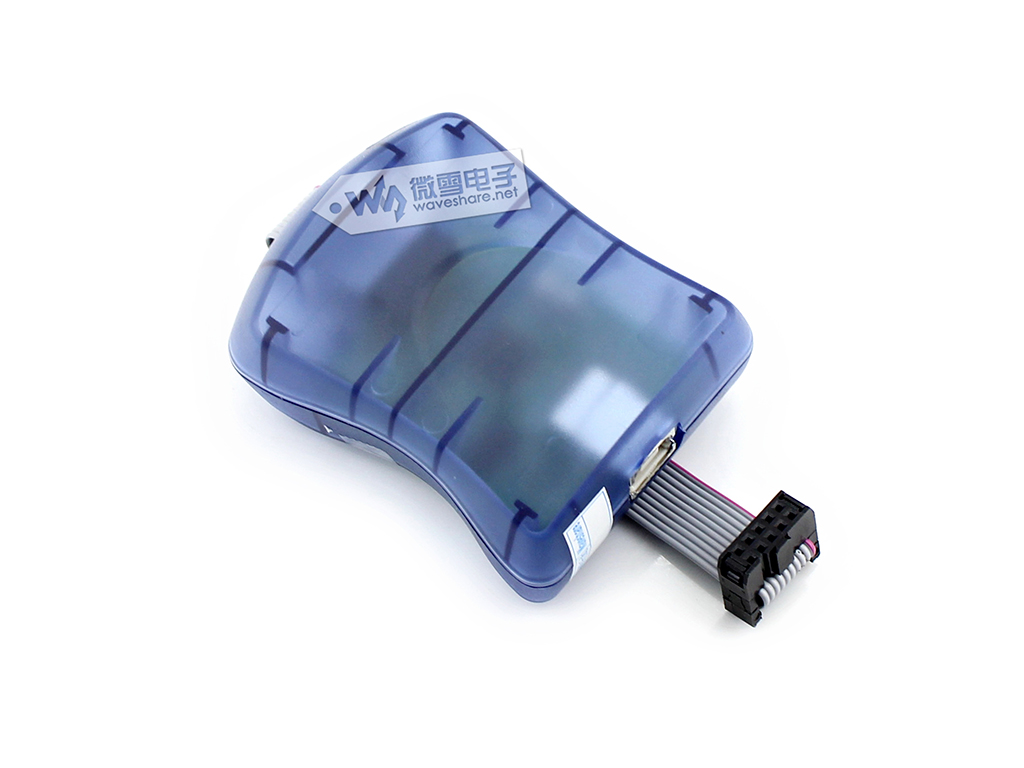

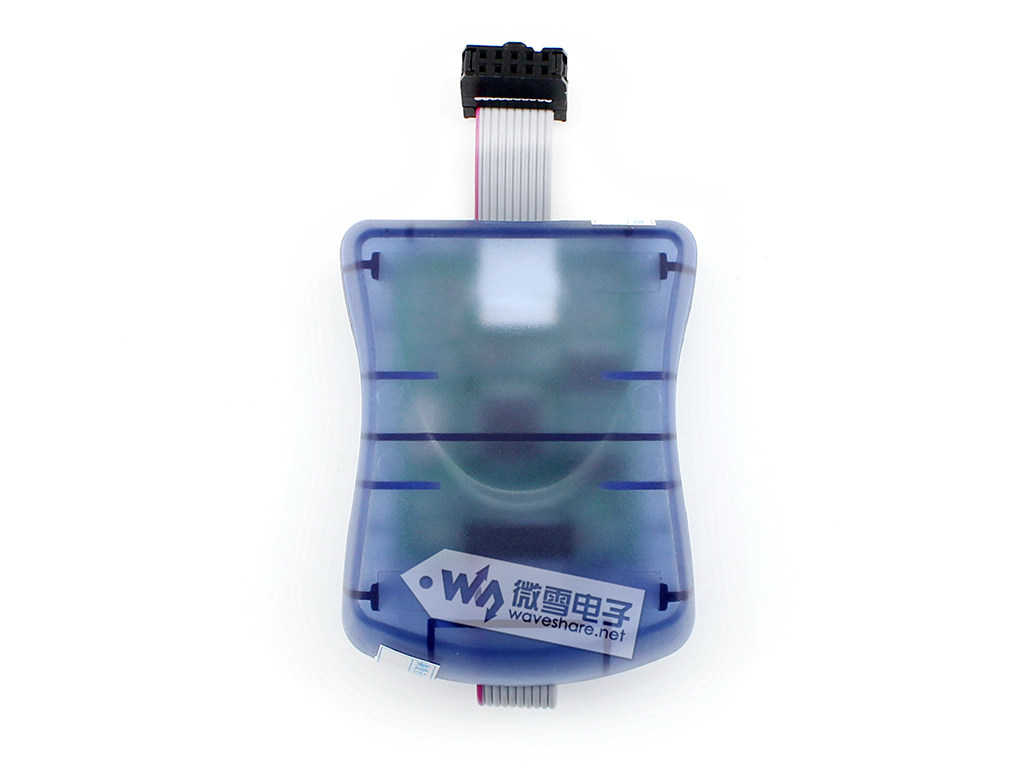

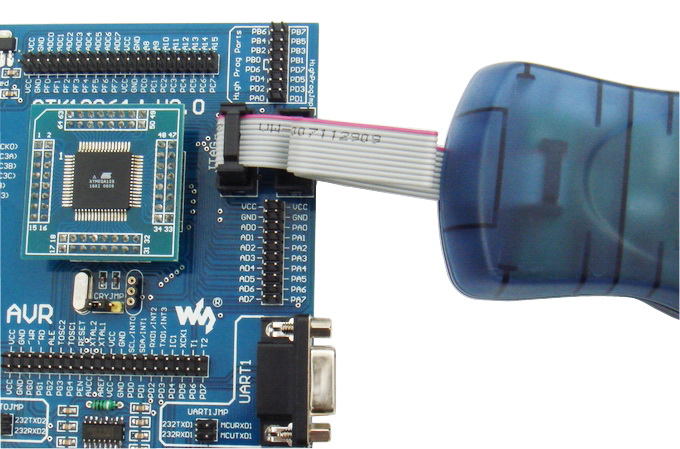

USB AVR JTAG正面 USB AVR JTAG背面 USB AVR JTAG正面 USB AVR JTAG接开发板 USB AVR JTAG包装

硬件接口

问:AVR的JTAG接口是如何定义的?
答:我来告诉你!(点击查看)

· 兼容JTAG标准接口
下面是接口图:


JTAG接口

说明:JTAG接口兼容ATMEL指定的JTAG标准接口,但不输出JTAG的PIN2 “GND”,它对应ISP的PIN2为“VCC”。 这样,若您的目标板采用指定的标准接口依然可以正常连接,但改进后,带来以下优点:JTAG错插入MCU的ISP接口,不会导致烧器件(需要目标板的JTAG、ISP接口做相关处理)。

· 支持用户自定义JTAG接口
目标板的JTAG接口为非标准排列,使用彩色散头适配线连接目标板即可。
由于电路板的布板空间不足或特殊设计等因素,用户板的JTAG接口需要根据实际情况而定。这时,使用彩色散头适配线即可。


产品资料

资料包括:

  • 用户手册
  • 开发软件

下载路径: www.waveshare.net/wiki/USB_AVR_JTAG

配置清单

  1. USB AVR JTAG 主机 x 1
  2. USB连接线 x 1
  3. 10PIN连接线(备用) x 1

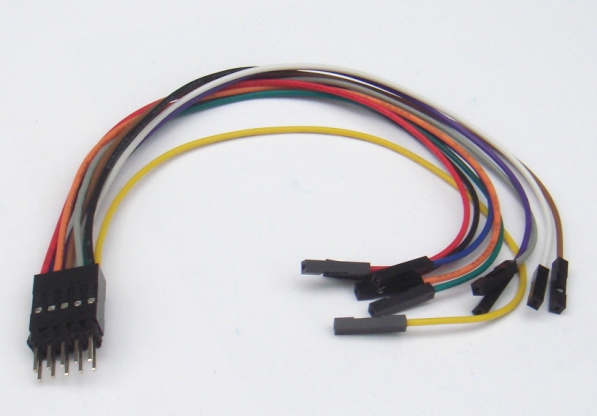

  4. 彩色10PIN散头适配线 x 1
  5. 产品保修卡 x 1
  6. 资料光盘 x 1
