USB3300

订购信息

型号 封装 在线定购
USB3300-EZK(查看) QFN32

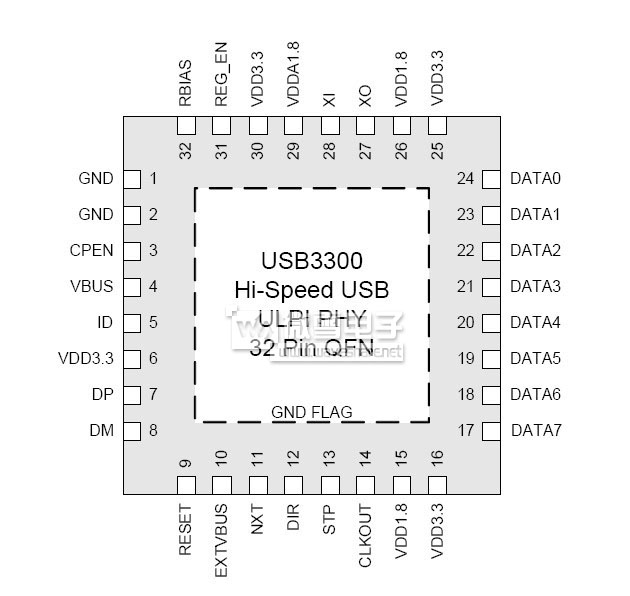

引脚布局

(点击图片看大图)
技术资料—— USB3300 PDF技术资料

USB3300 特性

  • USB-IF高速;,经认证符合通用串行总线规范修订版 2.0
  • 接口在 8 位模式下与 ULPI 规范修订版 1.1 兼容
  • 工业标准 UTMI+ 低引脚接口 (ULPI) 可将 54 UTMI+ 信号转换为标准的 12 引脚链路控制器接口
  • 54.7mA 未配置电流(典型情况)— 适用于总线供电的应用
  • 83uA 挂起电流(典型情况)— 适用于电池供电的应用
  • 闭锁性能超过 150 mA(每 EIA/JESD 78),Class II
  • ESD 防护水平达 ±8kV HBM(在不使用外部保护设备的情况下)
  • 集成了各种保护措施,在每个第三方的测试设备中均可耐受 IEC61000-4-2 ESD 测试(±8kV 接触电压和 ±15kV 空气电压)
  • 支持用于附带 LS 设备的 FS 集线器的 FS 前导码 (UTMI+ Level 3)
  • 支持 HS SOF 和 LS keep-alive 脉冲
  • 包括对可选的 On-The-Go (OTG) 协议的全面支持,在 On-The-Go 附录修订版 1.0a 规范中有详细说明
  • 支持 OTG 主机协商协议 (HNP) 和会话请求协议 (SRP)
  • 允许主机关闭 VBUS,以便在 OTG 应用中节省电池电量
  • 通过内部比较器支持 VBUS 电平的 OTG 监视。包括对外部 VBUS 或故障监视器的支持。
  • 低潜伏高速接收器(最高为 43 高速时钟)允许使用带 ULPI 包装器的潜伏 UTMI 链路
  • 用于接口保护的 STP 上的集成下拉电阻,允许在使用低速链路(针对低功率情况对软件进行了配置)的情况下,可靠地启动 Link/PHY
  • 内置的 1.8V 调节器允许在使用单个 3.3V 电源的情况下工作
  • 对 ID、DP 和 DM 线路到 VBUS 或接地进行内部短路保护
  • 集成的 24MHz 晶振支持水晶操作或 24MHz 外部时钟输入
  • 用于 480MHz 高速 USB 操作的内部 PLL
  • 工业运行温度:-40°C 到 +85°C
  • 符合 RoHS 的 32 引脚无铅 QFN 封装(5 x 5 毫米, 高度为 0.90 毫米)
