树莓派USB扩展板 HUB 集线器 带USB转串口

外扩4个USB口;5V供电

{{languageName.LANG_GOODS_SPEC_NO}} USB HUB HAT

{{languageName.LANG_GOODS_NO}} 12694

{{languageName.LANG_GOODS_BRAND}} Waveshare

{{now_currency.symbol}}{{ sale_price | formatPrice }} {{now_currency.symbol}}{{ orig_price | formatPrice }}
- +
  • {{languageName.LANG_GOODS_NUM}} {{languageName.LANG_GOODS_PRICE}}
  • {{price.num}}+ {{now_currency.symbol}}{{tax_price(price.price) | formatPrice}}
  • {{languageName.LANG_GOODS_DETAIL}}
  • {{languageName.LANG_GOODS_SPEC}}
{{languageName.LANG_JOIN_CART}}

产品简介

【一句话自我介绍】
我是块适用于Raspberry Pi的USB集线器,同时也集成了USB转串口功能。

【我主要做什么】
你还在为Raspberry Pi Zero/Zero W/Zero WH 接入各种USB设备而烦恼吗?
那么,找我就对了,我就是为它量身定做的。
当然,如果你想把我用在Raspberry Pi 2B/3B/3B+/4B上,我也可以Hold得住哦。

【我的特性】

  • 板载4个USB扩展口,兼容USB2.0/1.1传输

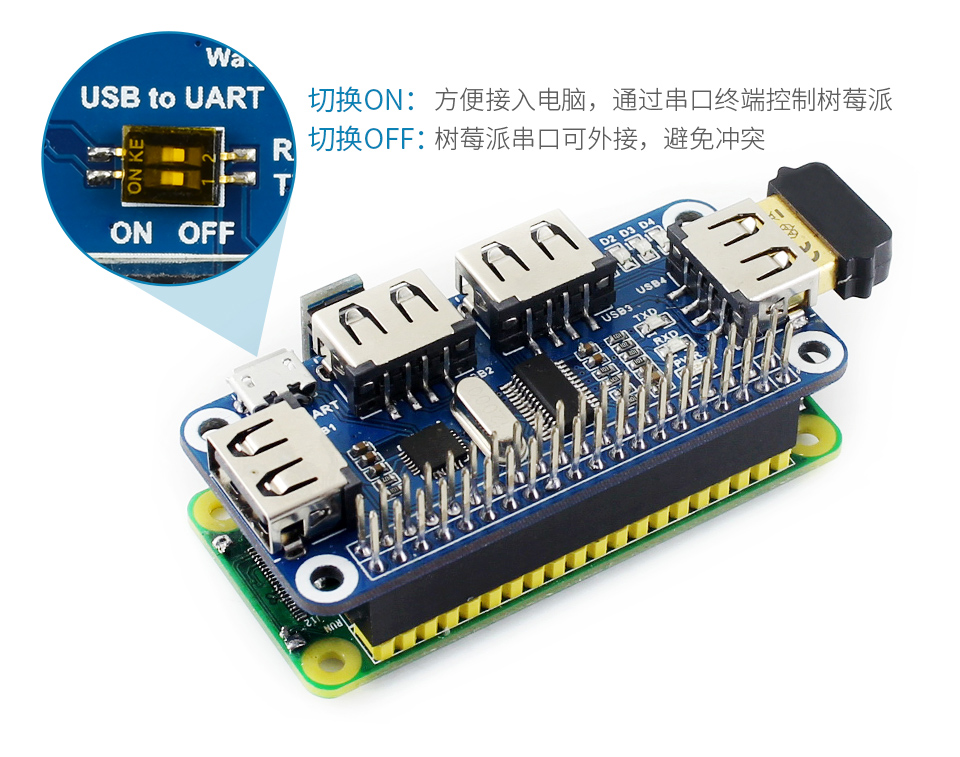

  • 板载USB to UART,可通过开关使能,方便Raspberry Pi进行串口调试和避免冲突
  • 板载多个指示灯,方便查看电源、USB to UART和USB扩展接口的工作状态
【我的参数】
  • 工作电压: 5V
  • 产品尺寸:65mm × 30mm
  • 固定孔通径:3.0mm

资源简介

    [ 接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入Raspberry Pi
  2. USB to UART 接口
    方便通过串口终端控制Raspberry Pi
  3. USB HUB 接口(背面)
    连接到Raspberry Pi 的USB接口:
    RPi Zero/Zero W/Zero WH可通过 Micro USB 连接器 连接
    RPi B+/2B/3B/3B+可通过 Micro USB线 连接
  4. USB扩展接口
    USB1~USB4,共4个USB扩展接口

    [ 器件简介 ]

  1. USB状态指示灯
    D1~D4分别指示USB1~USB4工作状态
  2. 电源指示灯
  3. USB to UART 状态指示灯
  4. FE1.1S
    USB HUB芯片
  5. 12MHz晶振
  6. CP2102
    USB转串口芯片

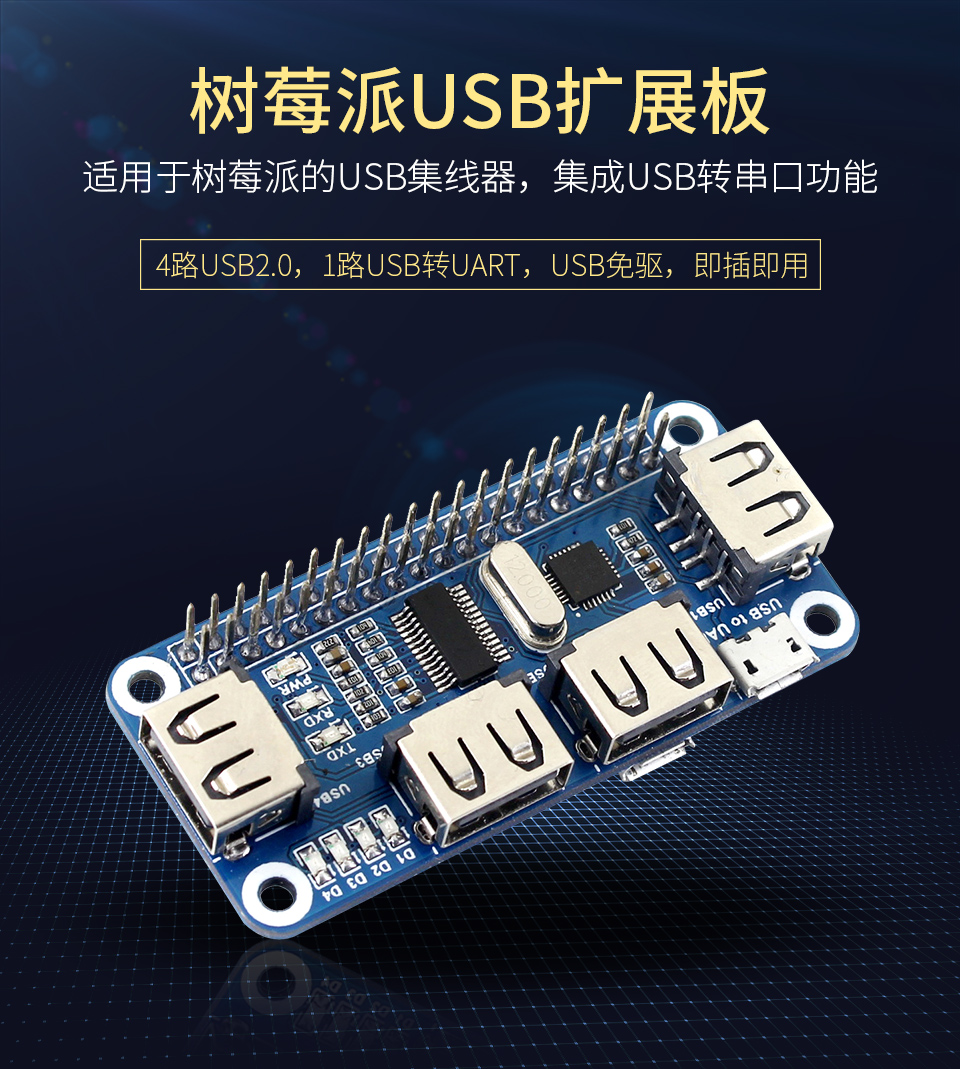

扩展板图示

USB HUB HAT正面
USB HUB HAT正面
USB HUB HAT背面
USB HUB HAT背面
树莓派Zero USB集线器
接入Raspberry Pi Zero W和USB WiFi
树莓派3 USB集线器
接入Raspberry Pi 3和USB WiFi
特别注意:
· 本产品不包括示意图中的模块、配件,如有需要,请另行购买。

产品资料

资料包括:

  • 用户手册
  • 电路原理图

路径: www.waveshare.net/wiki/USB_HUB_HAT

外形尺寸

USB-HUB-HAT尺寸

配置清单

  1. USB HUB HAT ×1
  2. Micro USB 连接器 ×1
  3. USB线 type A公口 转 micro公口 ×1
  4. RPi铜柱包(2PCS套) ×1
