Waveshare USB Blaster 兼容ALTERA USB Blaster FPGA/CPLD下载器 高速 FT245+CPLD方案

兼容ALTERA官方原装USB Blaster
价格
原价
型号
USB Blaster
SKU
3893
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

V1版 V2版
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【产品概述】

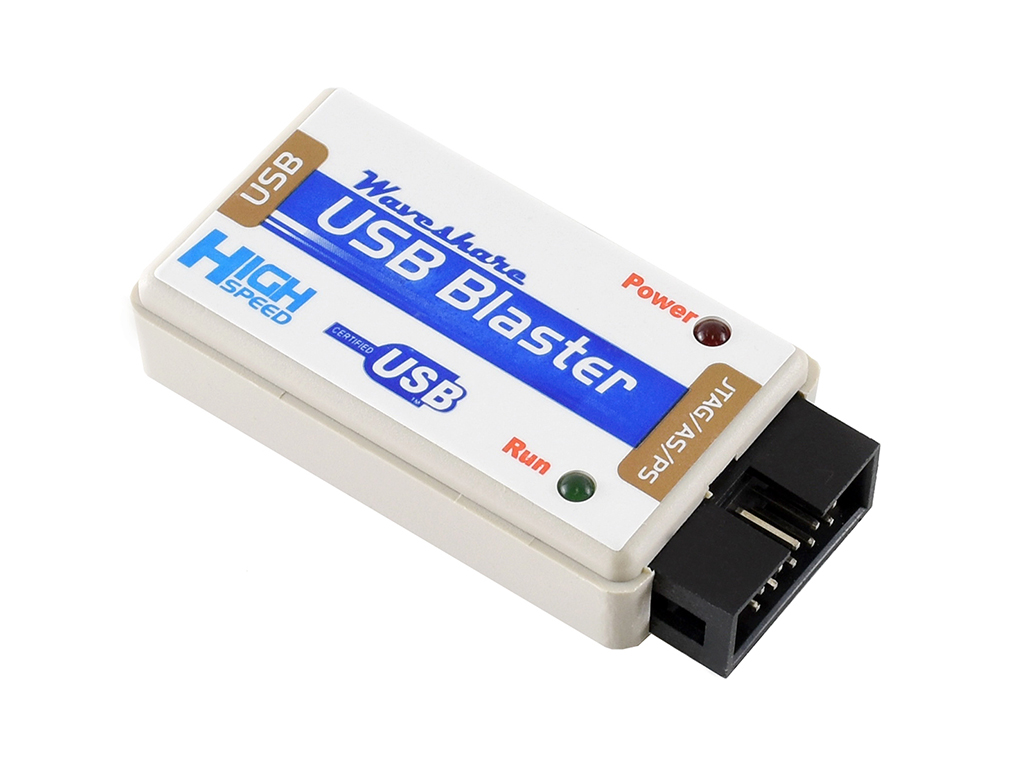

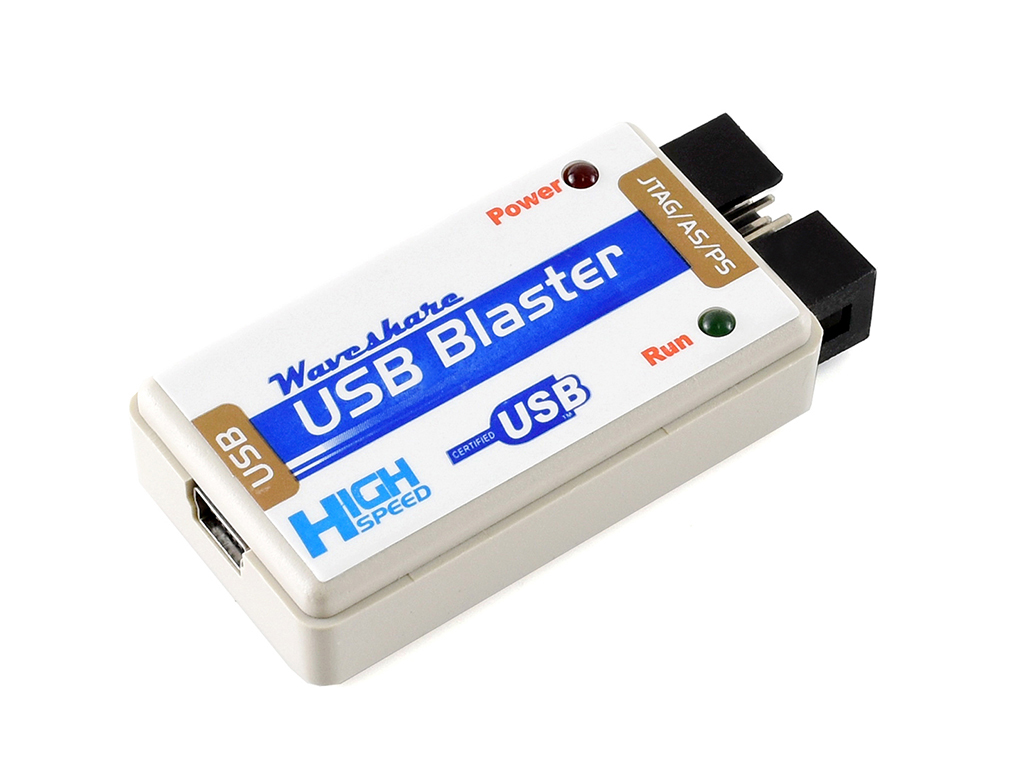

  • Waveshare USB Blaster,兼容 ALTERA USB Blaster FPGA/CPLD 下载器
【产品特性】
  • 采用高速下载方案:FT245+CPLD+244,下载速度接近原厂ALTERA USB BLASTER,使用方法相同
  • 相比其它下载方案,如68013或C8051F等方案,速度快1-3倍
【功能描述】
  • 支持ALTERA公司大部分FPGA/CPLD器件
  • 支持ALTERA公司大部分主动串行配置器件
  • 支持ALTERA公司大部分增强配置器件
  • 支持AS﹑PS﹑JTAG三种下载模式
  • 高速、稳定,内部采用FT245R+CPLD设计
  • 支持1.2-5V编程电压
  • 支持Nios II嵌入式处理器的通信和调试
【支持的软件】
  • Quartus II集成开发环境
  • NIOS II IDE 集成开发环境
  • NIOS II EDS集成开发环境
【支持的器件】

下文仅列举部分测试过的型号,包括但不限于以下器件:

  • CPLD:MAX3000、MAX7000A/B/S、MAX9000 和MAX II
  • FPGA:Stratix、Stratix II、Cyclone、Cyclone II、CycloneIII、CycloneIV、CycloneV、ACEX 1K、APEX 20K 和FLEX 10K
  • 主动串行配置器件:EPCS1、EPCS4、EPCS16
  • 增强配置器件:EPC1、EPC4
【与PC机连接】
  • 通过USB 2.0接口与计算机连接
【与目标板连接】
  • 通过JTAG、AS、PS接口与目标板连接

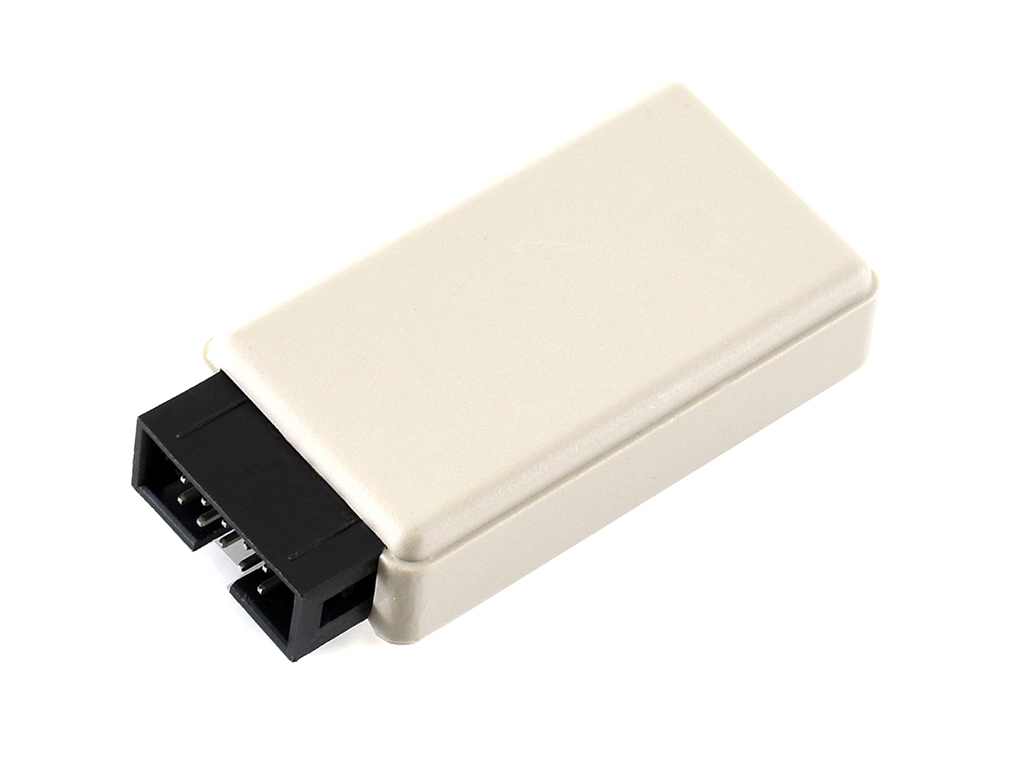

产品图片

硬件开发环境

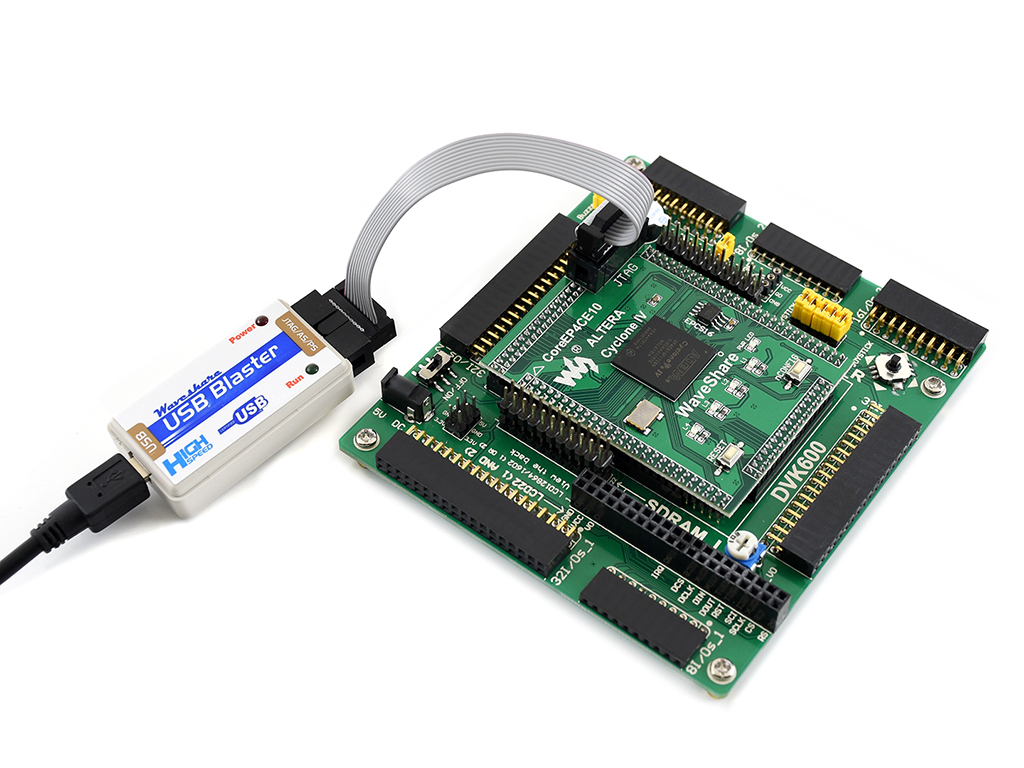

通过USB Blaster连接“FPGA/CPLD目标板”和“PC”,建立完整的硬件开发环境,对目标芯片进行编程、调试

连接目标板

USB Blaster可以通过三种接口连接至目标板

JTAG、AS、PS接口是如何定义的? (详细点击查看)

FPGA JTAG接口 FPGA AS接口 FPGA PS接口
【 JTAG 】   【 AS 】     【 PS 】

请注意,VCC和GND 切勿接反 ,以免烧坏USB Blaster

USB Blaster状态灯说明

  • 红灯:电源灯
  • 绿灯:信号指示灯,进行软件下载时,绿灯亮

开发资料

包含如下内容:

  • 用户手册
  • 器件手册(包括各类器件Datasheet,开发资料)
  • 开发软件(Quartus II,NIOS II等软件及其教程)
资料路径: www.waveshare.net/wiki/USB_Blaster

配置清单

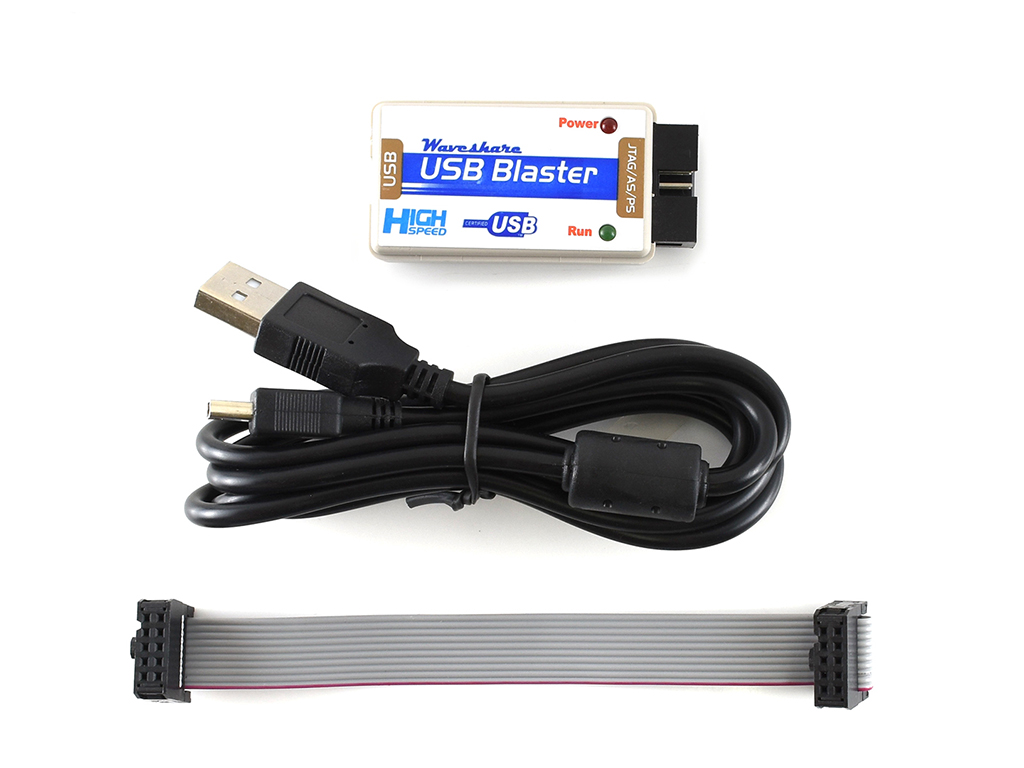

  1. USB Blaster编程器 × 1
  2. USB数据线 × 1
  3. 10-pin线 × 1
1
2
3
