Tiger1768

主要参数
型号 Tiger1768
规格
品牌
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 318 312 308 305
含5%普税 333.9 327.6 323.4 320.25
含17%增税 372.06 365.04 360.36 356.85
版权所有,侵权必究。未经许可,不得用于商业用途。
本产品已停产。

LPC开发板 Tiger1768

产品简介

Tiger1768是一款高性价比、多功能的LPC单片机开发平台,配备常用的32位单片机片外资源,仿真接口,配合随板提供的资料及例程,可以让您在短时间内,全面的掌握LPC单片机编程技术,特别适合单片机开发者以及电子爱好者使用。

板载资源

LPC开发板 Tiger1768

Tiger1768开发板主要资源及相关应用:

  • CPU:飞利浦半导体分公司-恩智浦(NXP)基于ARM Cortex-M3的32位处理器芯片 LPC1768 LQFP100脚,片内具有512KB FLASH,64KB SRAM ( 片上集成12Bit A/D、10Bit D/A、PWM、CAN、USB Device/Host/OTG、Ethernet MAC等资源)。
    • 32位RISC性能处理器
    • 32位ARM Cortex-M3结构优化
    • 100 MHz 运行频率
    • 快速可嵌套中断
    • 具有MPU保护设定访问规则
    • AHB多层矩阵上具有8通道的通用DMA控制器(GPDMA)
    • 标准JTAG测试/调试接口以及串行线调试和串行线跟踪端口选项
    • 内置系统节拍定时器(SysTick),方便操作系统移植
  • 2路RS232串行接口(使用直通串口线、其中一路串口支持ISP下载程序)
  • 2路CAN总线通信接口(CAN收发器:SN65VHD230)
  • RS485通信接口(485收发器:SP3485)
  • RJ45-10/100M Ethernet网络接口(以太网PHY:DP83848)
  • DA输出接口(可做USB声卡实验、板载扬声器和扬声器输出驱动)
  • AD输入接口(可调电位器输入)
  • 彩色液晶显示接口可接本站(3.2寸TFT 320X240彩屏)
  • USB2.0接口,USB host及USB Device接口
  • SD/MMC卡(SPI)接口(提供带FAT12、FAT16、FAT32文件系统)
  • IIC接口(24LC02)
  • SPI串行FLASH接口(SSD25VF016B)
  • 2个用户按键,2个功能按键 Reset和INT0按键,8个LED灯
  • 1个五向输入摇杆按键(Joystick)
  • 串口ISP下载功能(无需设置跳线),标准JTAG下载、仿真调试接口
  • 集成USB仿真器:支持在线调试仿真等功能,支持KEIL,IAR等主流开发环境
  • 可选择由外部5V电源输入供电或USB提供5V电源供电
  • 引出了所有IO,方便用户外接其他应用电路进行二次开发

每块板子出厂的时候都有uCOSII + UCGUI的demo程序,并且光盘附带已经通过编译的uCOSII + UCGUI例程的源代码,让您轻松进入嵌入式的世界!

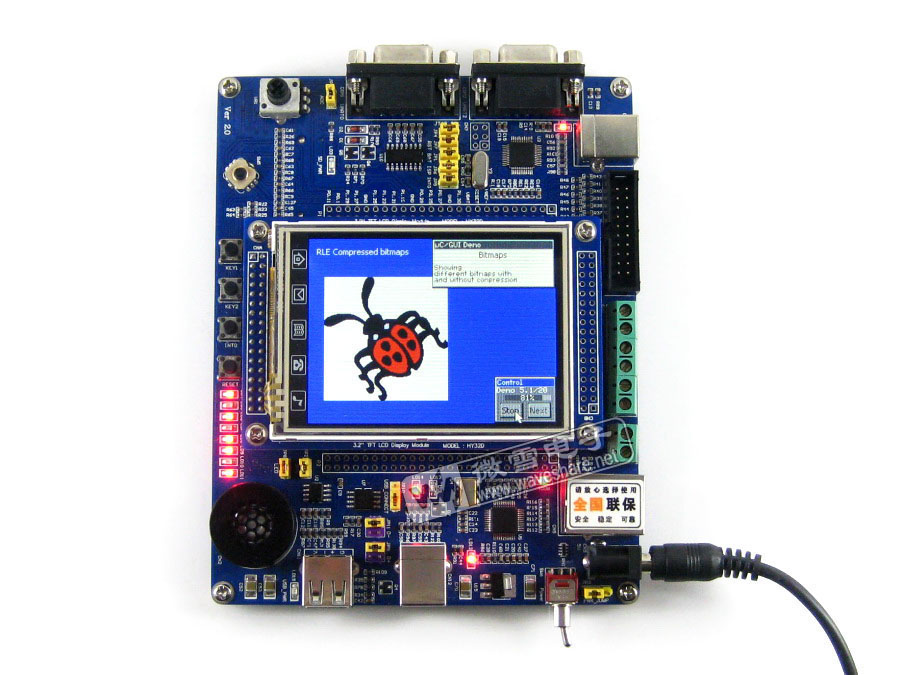

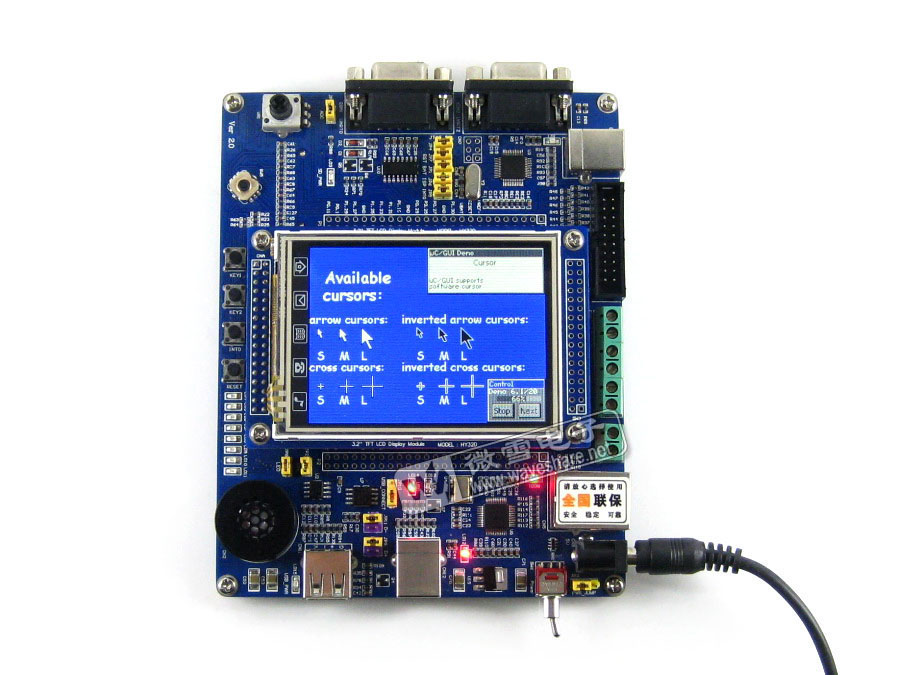

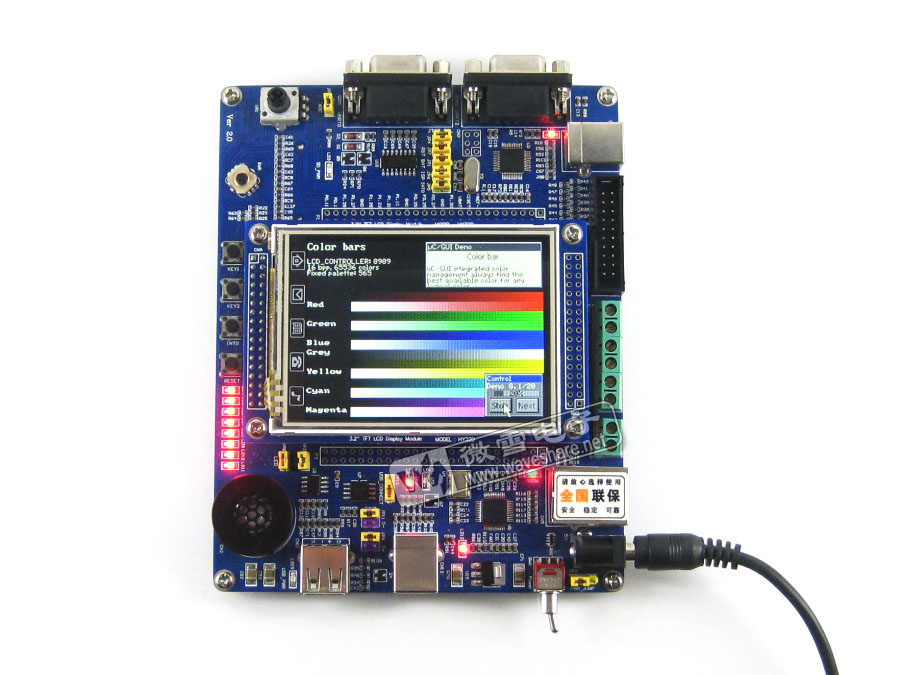

产品图片

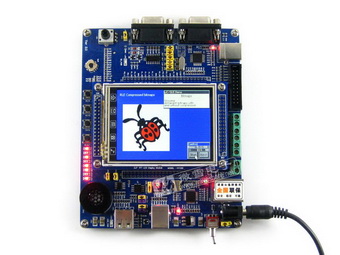

LPC开发板 Tiger1768 LPC开发板 Tiger1768

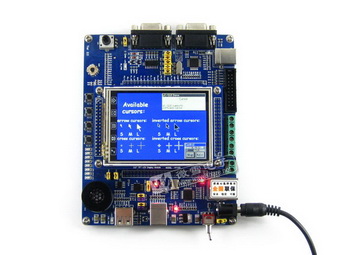

LPC实验板 Tiger1768 LPC开发板 Tiger1768
LPC实验板 Tiger1768 LPC开发板 Tiger1768

配套资料

产品配套光盘中有如下内容:

  • 安装软件
    • 包含各种好使好用的软件,是开发的利器
  • 实验例程
    • 根据板子硬件内容,包含大量例程
  • 文档资料
    • 各个器件的datasheet,让您了解的更详细
  • 学习资料
    • 精选LPC的入门学习资料,让您可以快速入门
  • 应用文档
    • NXP官方所提供的各种应用文档,可以更加深入开发LPC
  • 原理图

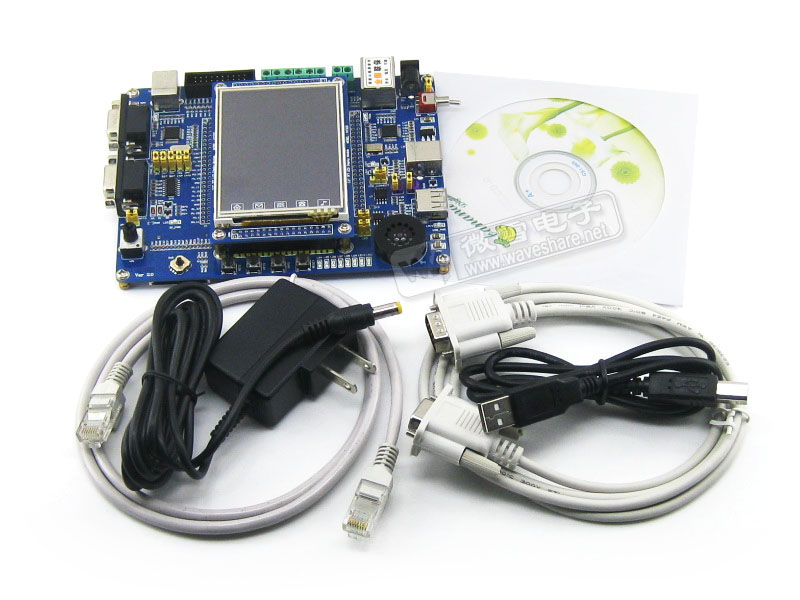

详细配置

  1. Tiger1768开发板 x1
  2. 3.2寸大屏幕彩色LCD模块 x1
  3. USB纯铜电缆 x1
  4. 串口下载线 x1
  5. 网线 x1
  6. 5V电源适配器 x1
  7. 产品光盘(含编程实例,学习资料,软件) x1
