TSOP48 TO DIP48 (A)

主要参数
型号 TSOP48 TO DIP48 (A)
规格
品牌 Yamaichi
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 140 135 132 130
含5%普税 147 141.75 138.6 136.5
含17%增税 163.8 157.95 154.44 152.1
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对TSOP48的IC芯片进行烧写、测试
适用封装 TSOP48,引脚间距0.5mm
测试座 IC354-0482-031P
特点 TSOP48转DIP48,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil)

特别说明: IC354-0482-031P 为单触点设计。

规格尺寸

TSOP48转DIP48 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
A B C D E F G H
IC354-0482-031P 0.5 48 20 18.4 19 12 28 20 18 3.2

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

引脚对照表

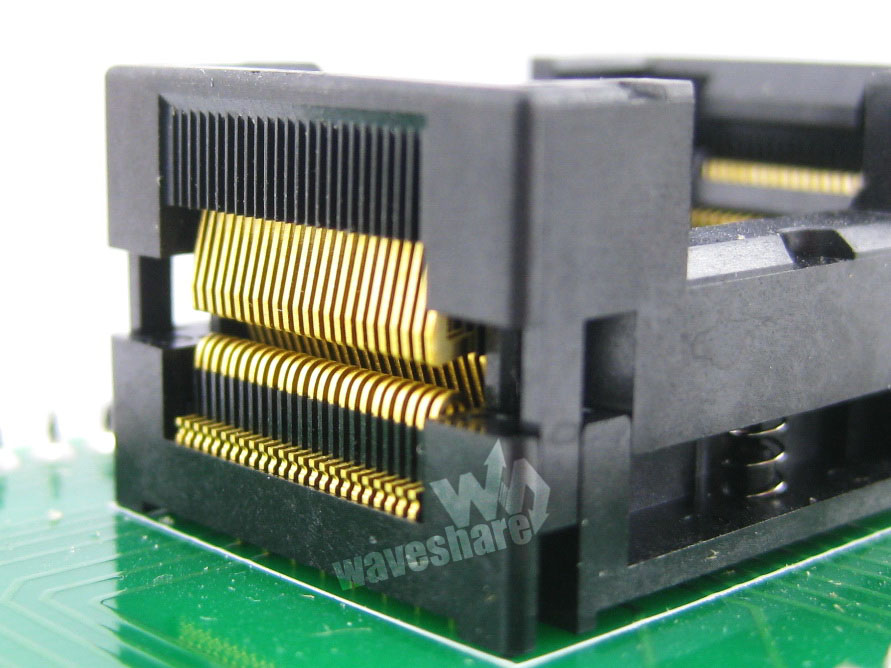

产品图片

以下两种版本随机发货,不指定版本。功能一样,仅底板尺寸略有不同。

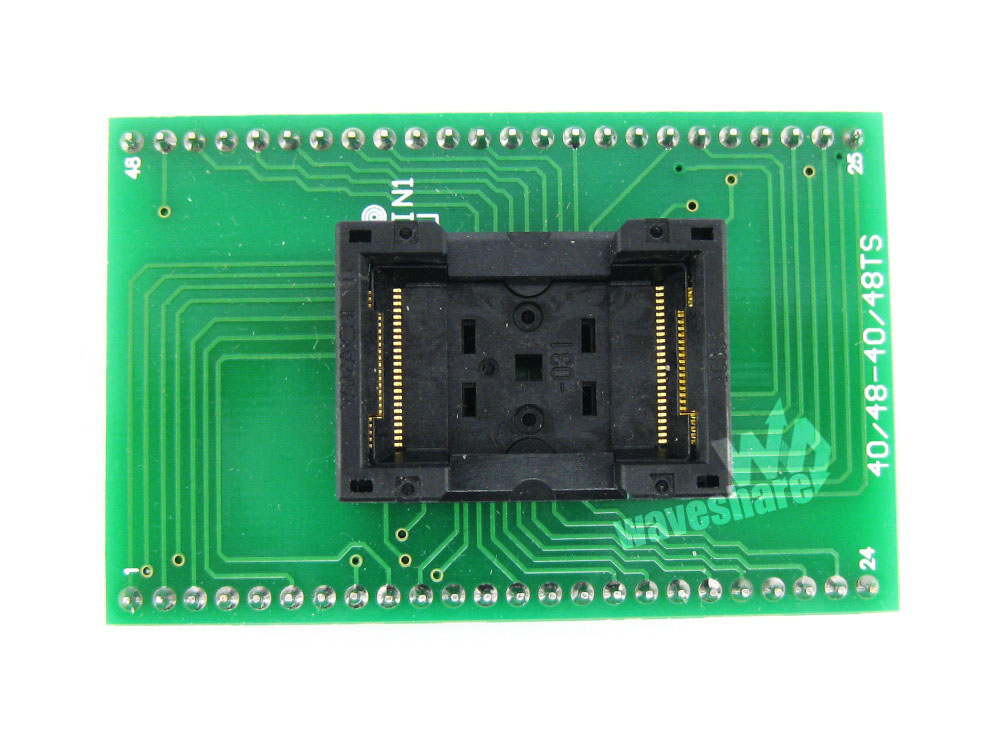

TSOP48转DIP48 编程座/测试座实物图片 ,小底板(PCB尺寸 36mm * 62mm) :

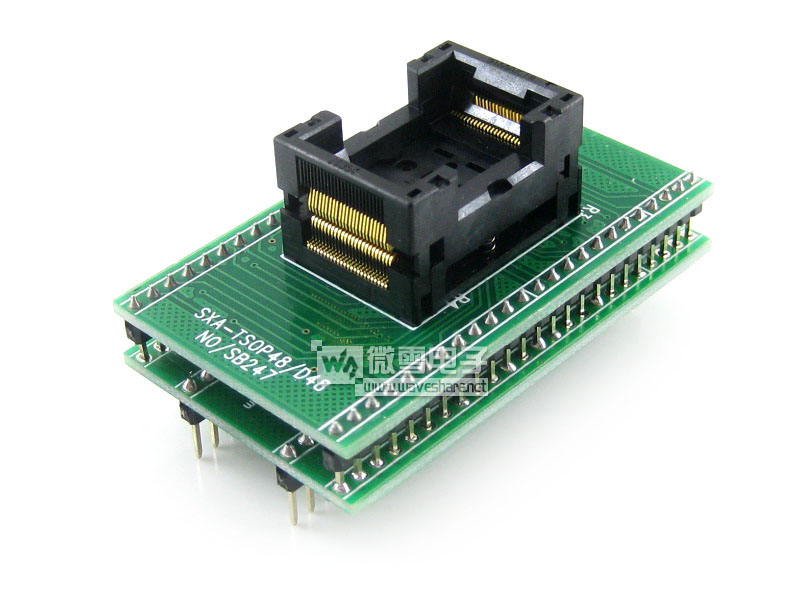

TSOP48转DIP48 编程座/测试座实物图片 ,大底板(PCB尺寸 40mm * 63mm) :
