TSOP40 TO DIP40

主要参数
型号 TSOP40 TO DIP40
规格
品牌 Wells
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 240 235 232 230
含5%普税 252 246.75 243.6 241.5
含17%增税 280.8 274.95 271.44 269.1
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对TSOP40的IC芯片进行烧写、测试
适用封装 TSOP40,引脚间距0.5mm
测试座 648-0402211-A01
特点 TSOP40转DIP40,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil)

规格尺寸

TSOP40转DIP40 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
A B C D E F G H
648-0402211-A01 0.5 40 20 18.4 19 10 40 16 13.6 3

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

引脚对照表

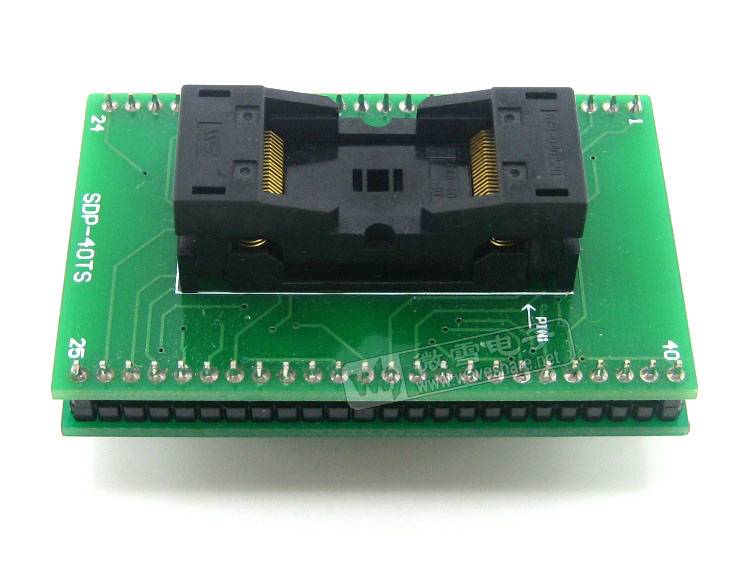

产品图片

TSOP40转DIP40 编程座/测试座实物图片:
