TSOP32 TO DIP32 (A)

主要参数
型号 TSOP32 TO DIP32 (A)
规格
品牌 Enplas
备注
价格表
对应数量 @1set @2set @3set @4set
税前 160 155 152 150
含5%普税 168 162.75 159.6 157.5
含17%增税 187.2 181.35 177.84 175.5
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对TSOP32的IC芯片进行烧写、测试
适用封装 TSOP32,引脚间距0.5mm
测试座 OTS-32-0.5-01
特点 TSOP32转DIP32,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil)

规格尺寸

TSOP32转DIP32 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
A B C D E F G H
OTS-32-0.5-01 0.5 32 14 12.4 13 8.2 33.7 14.7 13.5 3.4

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

引脚对照表

产品图片

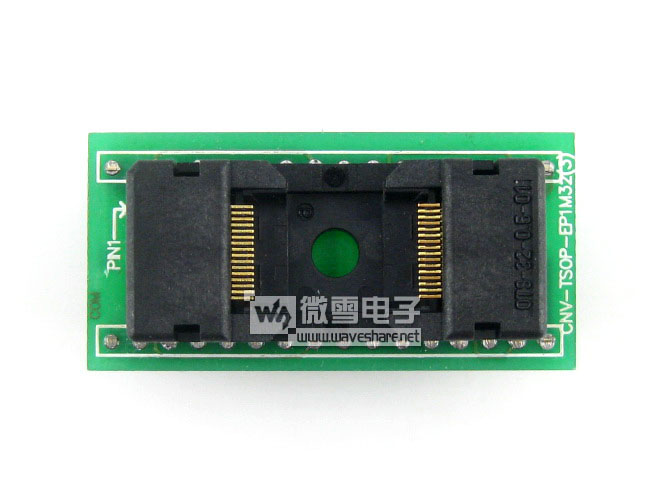

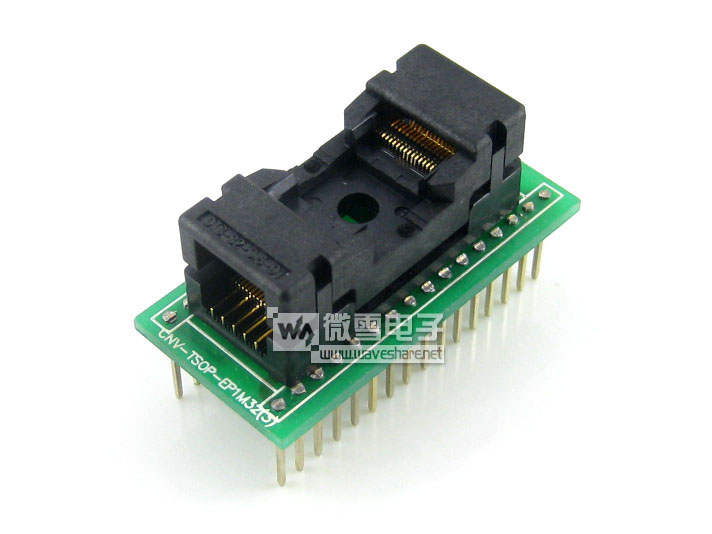

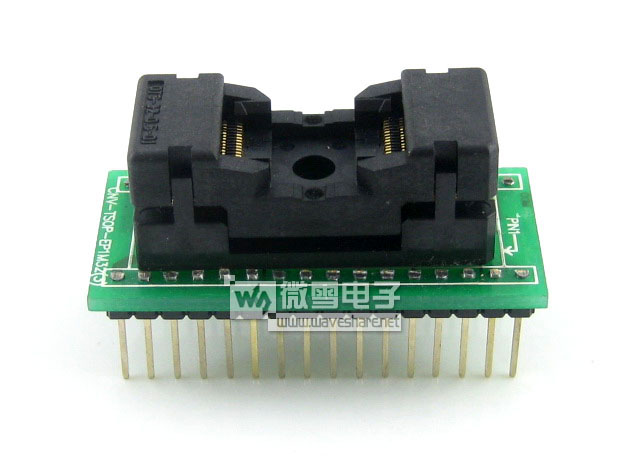

TSOP32转DIP32 编程座/测试座实物图片,绿色版:

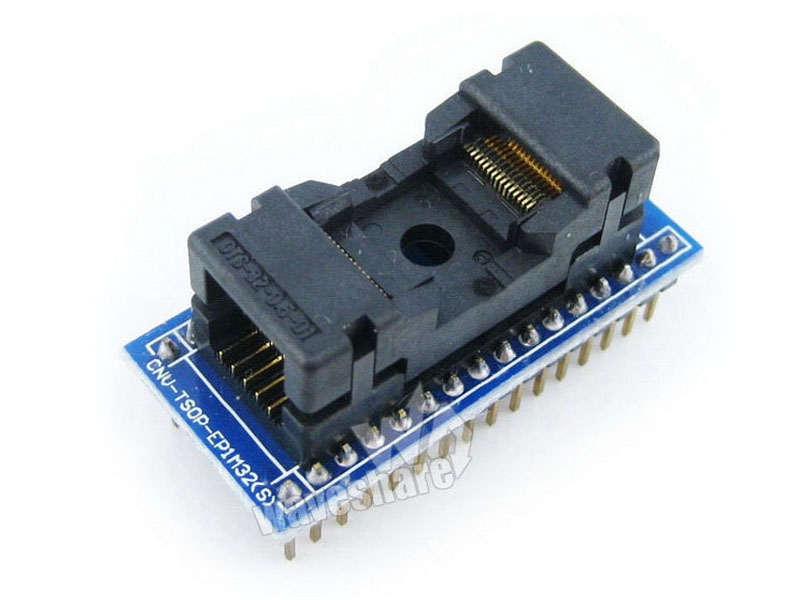

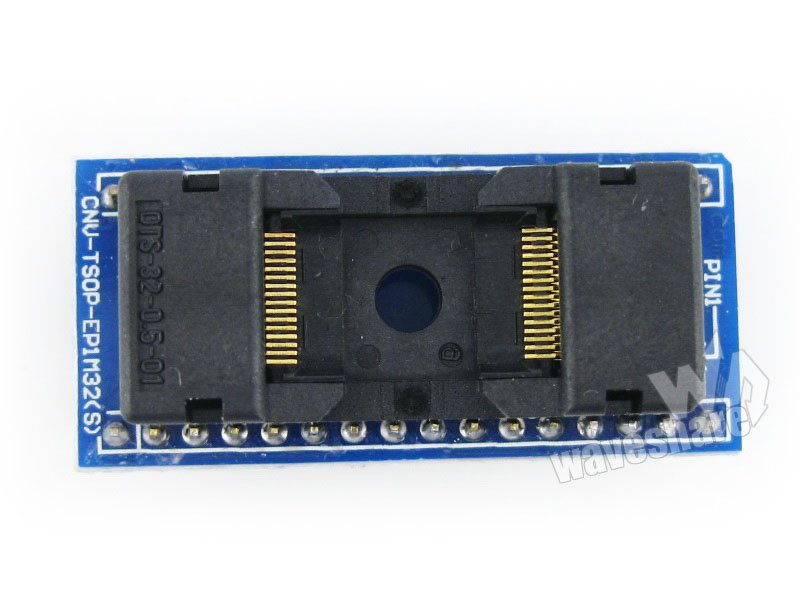

TSOP32转DIP32 编程座/测试座实物图片,蓝色版:
