QFP48 TO DIP48

主要参数
型号 QFP48 TO DIP48
规格
品牌 Yamaichi
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 348 338 332 330
含5%普税 365.4 354.9 348.6 346.5
含17%增税 407.16 395.46 388.44 386.1
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对QFP48的IC芯片进行烧写、测试
适用封装 QFP48、PQFP48、TQFP48,引脚间距0.5mm
测试座 IC51-0484-806
特点 QFP48转DIP48,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil)

规格尺寸

QFP48转DIP48 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
本体
A x B
含引脚
C x D
钳位宽度
E
1/2 IC 高度
F
G x H
IC51-0484-806 0.5 48 7 × 7 9 × 9 8.2 - 29 × 32

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

引脚对照表

产品图片

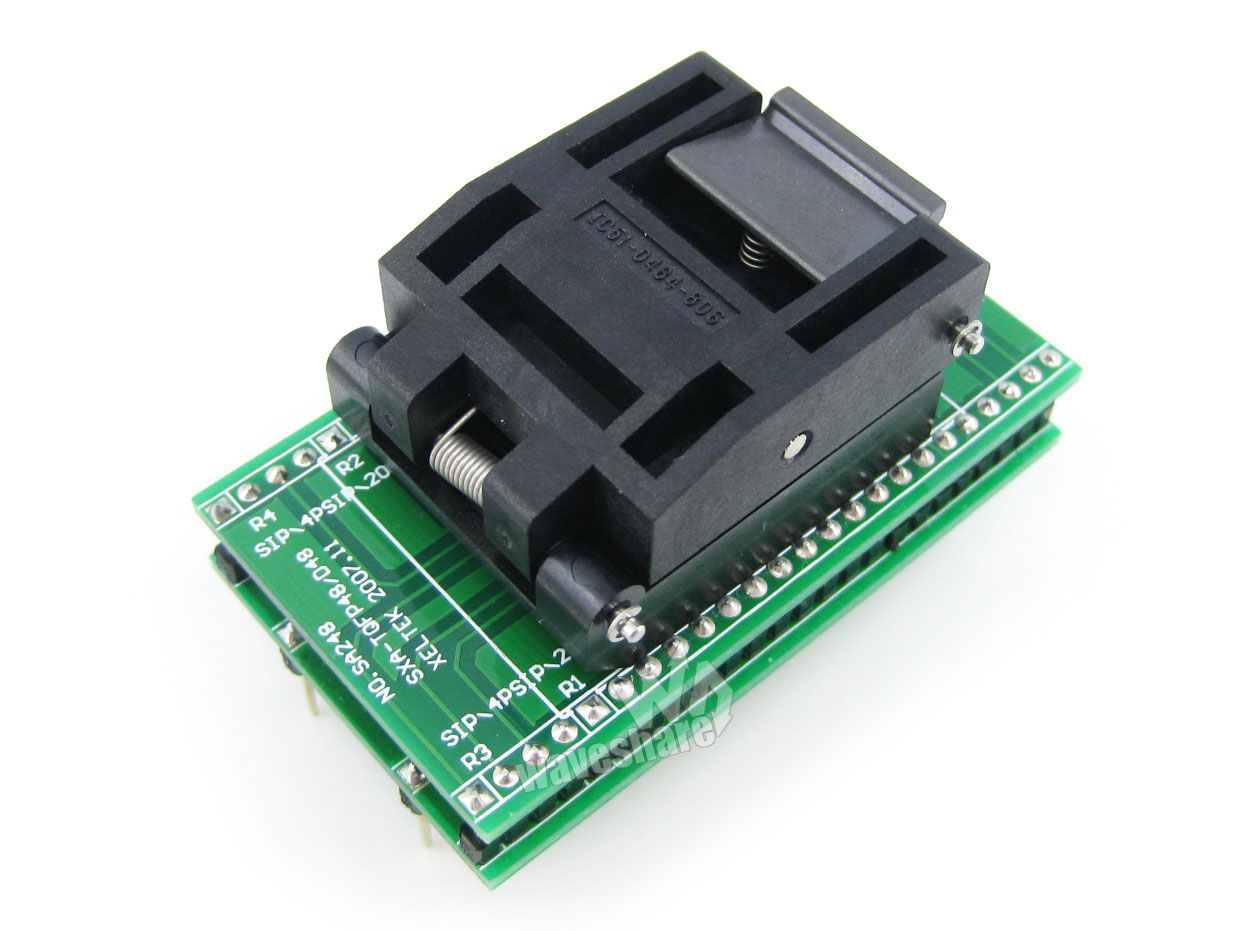

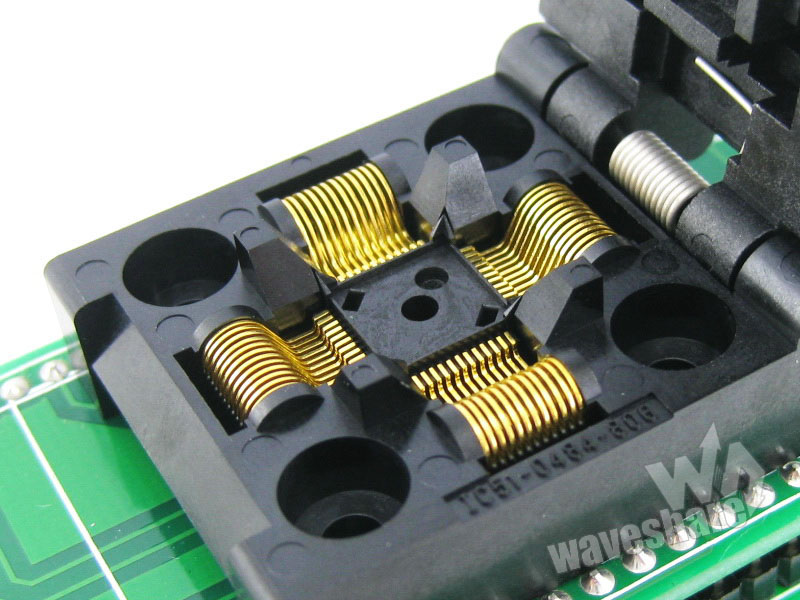

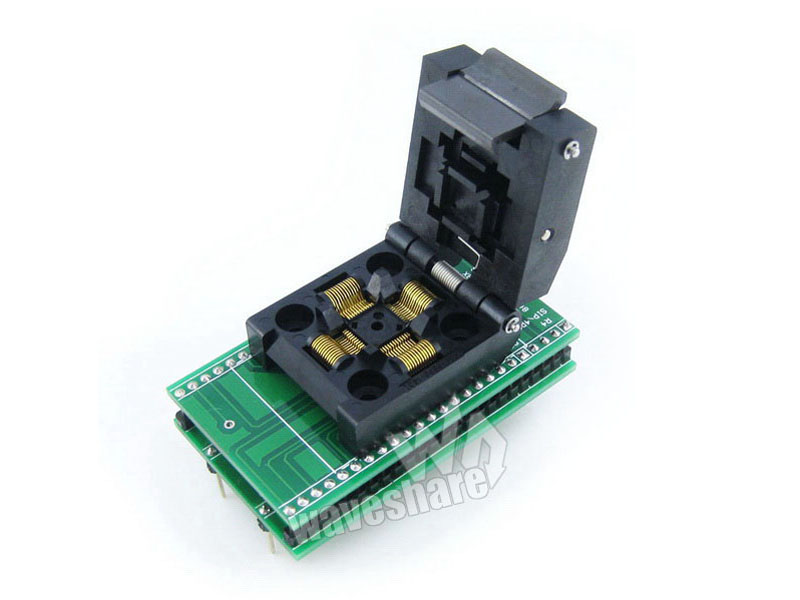

QFP48转DIP48 编程座/测试座实物图片:
