TOP244

订购信息

型号 封装 在线定购
TOP244PN(查看) DIP

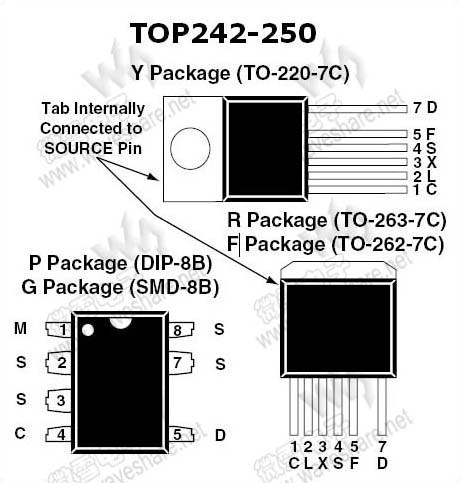

引脚布局

(点击图片看大图)
技术资料—— TOP244 PDF技术资料

TOP244 概述


  TOP244采用与TOPSwitch相同的拓扑电路,以高性价比将高压MOSFET、PWM控制器、故障自动保护功能及其它控制电路集成到一个硅片上。TOP244还集成了多项新功能,可以降低系统成本,提高了设计灵活性及效率。
  除标准的漏极、源极和控制极外,不同封装的TOP244还另有1至3个引脚,这些引脚根据不同封装形式,可以实现如下功能:线电压检测(过压/欠压,电压前馈/降低DCMAX)、外部精确设定流限、远程开/关控制、与外部较低频率的信号同步及频率选择(132 kHz/66 kHz)。
   所有封装形式的器件均具备如下相同特性:软启动、132 kHz开关频率(轻载时自动降低)、可降低EMI的频率调制、更宽的DCMAX、迟滞热关断及更大的爬电距离封装。另外,所有重要参数(例如流限、频率、PWM增益等)的温度容差及绝对容差更小、设计更简化,系统成本更低。
TOP244 参数
TOP244 基本参数
输出电压   12V
频率范围   66~132kHz
工作温度   -40℃~150℃
隔离输出
TOP244输出功率
【数值分别对应:P,G / R / Y,F】
230 VAC ±15%   适配器 16/34/30 W
  开放式 28/50/65 W
85-265 VAC   适配器 11/20/20 W
  开放式 20/28/45 W
TOP244 封装类型
P(DIP-8B)
G(SMD-8B)
Y(TO-220)
R(TO-263)
F(TO-262)

TOP244 特性

    降低系统成本,提高设计灵活性
  • 输出功率更大以适应更高功率的应用
  • 使用P/G封装时输出功率在34 W以下都无需散热器
  • 节约外围元件成本
  • 完全集成的缓启动电路降低了器件的应力及输出电压过冲
  • 外部电路实现精确的流限编程
  • 更宽的占空比实现更高的输出功率,同时可以使用更小尺寸的输入滤波电容
  • 在Y/R/F封装具有独立的输入线电压检测及流限编程引脚
  • 输入欠压(UV)检测可以防止关机时输出的不良波动
  • 输入过压(OV)关断电路提高了对输入浪涌的耐受力
  • 具有最大占空比(DCMAX)降低特点的线电压前馈抑制了工频纹波并在高输入电压时限制了最大占空比
  • 频率调制降低EMI及EMI滤波器成本
  • 在零负载时实现输出电压的稳压而无需假负载
  • 132 kHz频率调制降低变压器及电源的尺寸
  • Y/R/F封装在视频应用时可以选择半频工作
  • 迟滞热关断提供自动故障恢复功能
  • 热迟滞值较大,防止电路板过热

TOP244 应用

  • 液晶显示器
  • 个人电脑
  • 小型服务器
  • 机顶盒
  • 数字电视
  • 打印机
  • UPS
  • 视频游戏
  • 宽带调制解调器
  • 功率放大器
  • DVD播放机
  • 手提电脑适配器
  • 手机适配器
