光耦 TLP112A

TLP112A

芯片信息

型号 封装 在线定购
TLP112A（查看） SOP

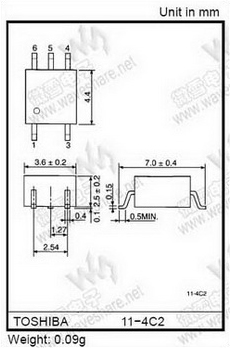

引脚布局

（点击图片看大图）
技术资料—— TLP112A PDF技术资料
注：TLP112A已停产，可选用替代型号TLP109。

TLP112A（P112A） 概述

　　TOSHIBA小型扁平耦合器TLP112A（P112A）是一个小外型耦合器，适用于贴片安装。
　　TLP112A（P112A）包含一个高输出功率的砷化镓铝发光二极管，该二极管光耦合到一个高速单片光电晶体管探测器。

TLP112A（P112A） 特性

  • 隔离电压：2500Vrms（最小）
  • 转换速率：tpHL=0.8μs,tpLH=0.8μs（最大）（RL=1.9kΩ）
  • 兼容TTL
  • UL 认证：UL1577,file no.E67349

TLP112A（P112A） 应用

  • 数字逻辑隔离
  • 线路接收器
  • 电源控制，反馈控制
  • 开关式电源
  • 晶体管逆变器
