Micro:bit舵机驱动板 I2C接口 可控制16路舵机

可控制16路舵机,每路12位分辨率,适合用于机械臂或六足等机器人舵机驱动。

{{languageName.LANG_GOODS_SPEC_NO}} Servo Driver for micro:bit

{{languageName.LANG_GOODS_NO}} 15072

{{languageName.LANG_GOODS_BRAND}} Waveshare

{{now_currency.symbol}}{{ sale_price | formatPrice }} {{now_currency.symbol}}{{ orig_price | formatPrice }}
- +
  • {{languageName.LANG_GOODS_NUM}} {{languageName.LANG_GOODS_PRICE}}
  • {{price.num}}+ {{now_currency.symbol}}{{tax_price(price.price) | formatPrice}}
  • {{languageName.LANG_GOODS_DETAIL}}
  • {{languageName.LANG_GOODS_SPEC}}
{{languageName.LANG_JOIN_CART}}

产品简介

【自我介绍】

我是专为Micro:bit设计的舵机驱动板,通过I2C即可控制16路舵机,每路12位分辨率,适合用于机械臂或六足等机器人舵机驱动。

【我主要做什么】

你还在为Micro:bit PWM输出通道太少不够用而烦恼吗?
想让你的Micro:bit控制机械手臂或各种舵机机器人吗?
那么,找我就对了,我就是为它量身定做的。

【我的特点】
  • 板载Micro:bit接口,可直接插入使用
  • I2C接口控制,仅需2根信号线,即可实现舵机驱动
  • 支持高达16路舵机或PWM输出,每路12位分辨率(4096级)
  • 板载5V稳压芯片,输出可达3A电流,可通过VIN端子接入电池供电
  • 板载标准舵机接口,可接入SG90、MG90S、MG996R等常用舵机
  • 预留I2C控制接口,方便接入其他主控板
  • 提供完善的配套资料手册(micro:bit蓝牙遥控、2.4G无线遥控等图形化例程/使用手册)
【我的参数】
  • 供电电压:5V(POWER接口) 6V~12V(VIN端子)
  • 舵机电压:5V
  • 逻辑电压:3.3V
  • 驱动芯片:PCA9685
  • 控制接口:I2C
  • 产品尺寸:65mm × 36mm
  • 过孔直径:3.0mm
【我适用的产品】

兼容且可直接接入下列产品:

  • SG90 Servo
  • MG90S Servo
  • MG996R Servo

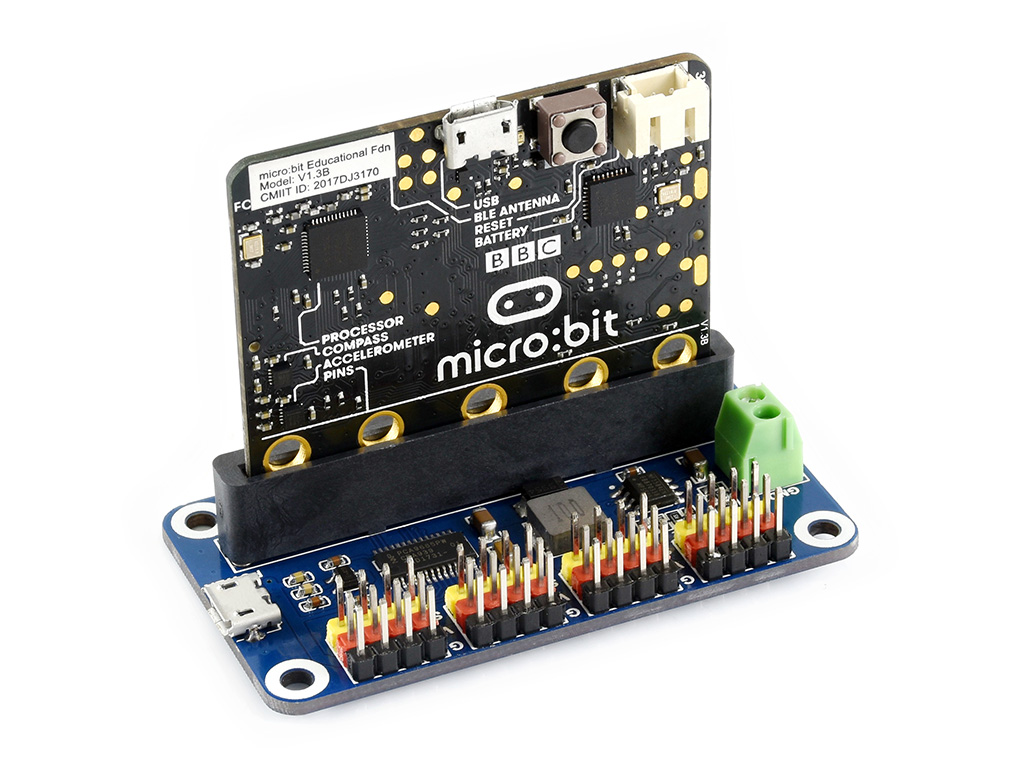

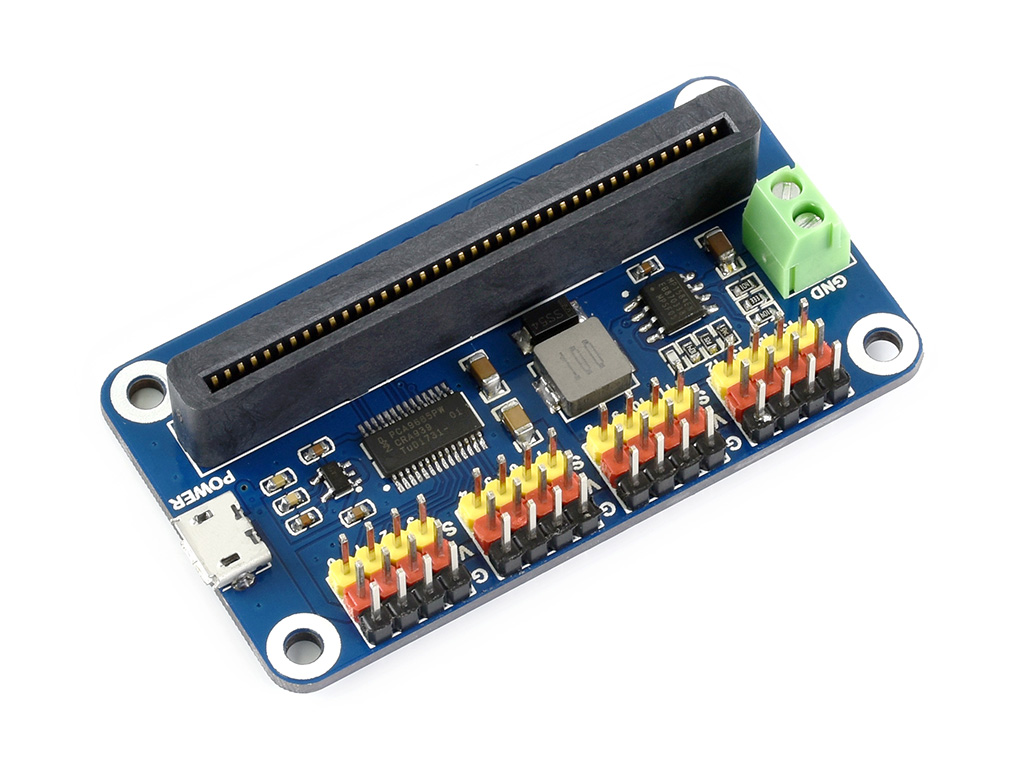

产品图片

注意:本产品不包括示意图中的Micro:bit和舵机,如有需要,请另行购买。

产品资料

资料包括:

  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料

路径: www.waveshare.net/wiki/Servo_Driver_for_micro:bit

外形尺寸

Servo-Driver-for-micro-bit尺寸

详细配置

  1. Servo Driver for micro:bit ×1
