树莓派舵机驱动板 16路12位分辨率 弯排针版

16路12位分辨率(4096级), 弯排针版
价格
原价
型号
Servo Driver HAT (B)
SKU
17035
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

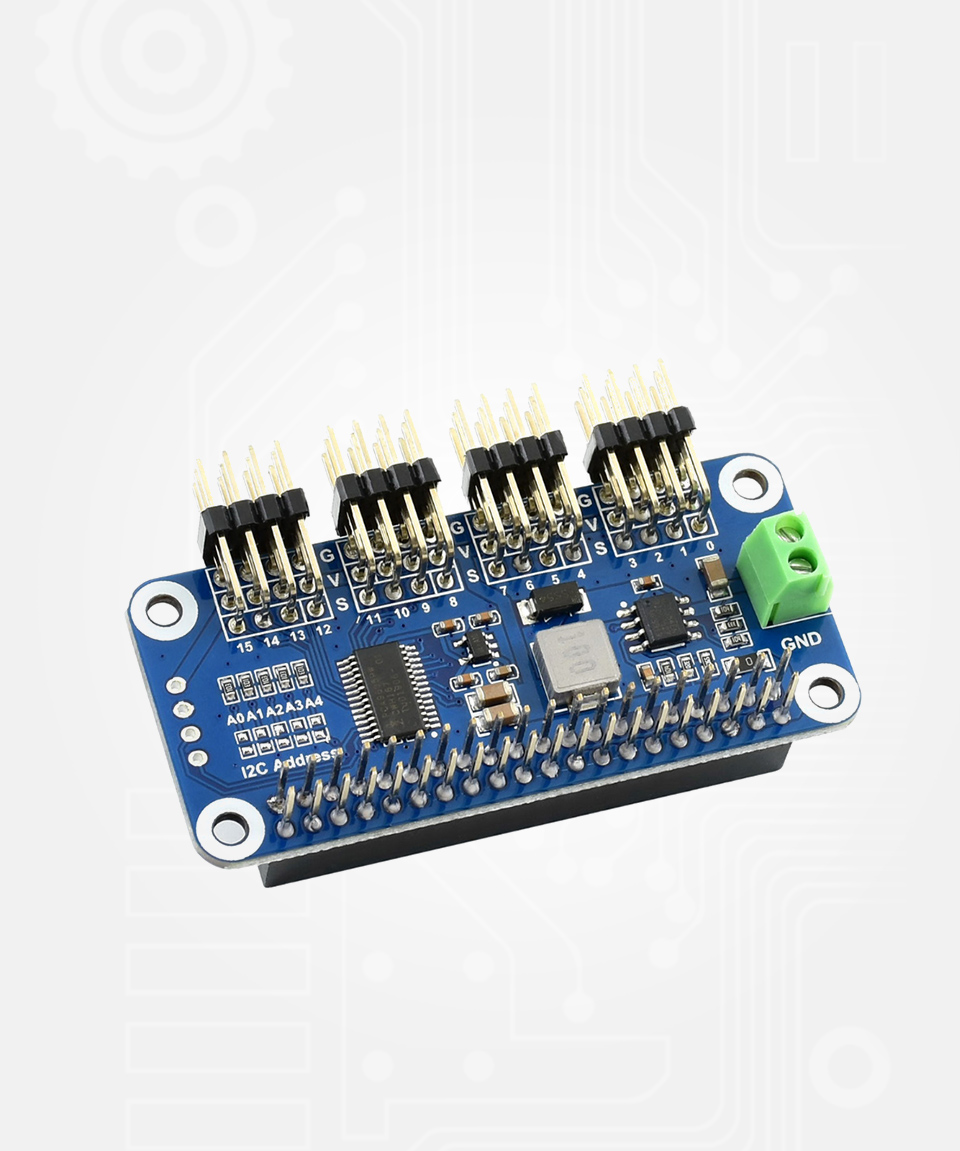

Servo-Driver-HAT-B舵机驱动板 弯排针版接入Raspberry Pi图示

树莓派舵机驱动板 弯排针版

适用于 Raspberry Pi 系列主板、Jetson Nano、VisionFive2

适合用于机械臂或六足等机器人舵机驱动
注:以下两个型号除了排针不一样外,PCB 电路等其他属性都是一样。
Servo Driver HAT:采用直排针设计,和 Pi Zero 一样大,方便集成。
Servo Driver HAT (B):采用弯排针设计,方便堆叠时可以正常接入舵机。

我的特性


  • 基于 Raspberry Pi 40PIN GPIO 接口设计,适用于 Raspberry Pi 系列主板、Jetson Nano、VisionFive2
  • I2C 接口控制,仅需 2 根信号线,即可实现舵机驱动
  • 支持高达 16 路舵机或 PWM 输出,每路 12 位分辨率(4096 级)
  • 板载 5V 稳压芯片,输出可达 3A 电流,可通过 VIN 端子接入电池供电
  • 板载标准舵机接口,可接入 SG90、MG90S、MG996R 等常用舵机
  • 预留 I2C 控制接口,方便接入其他主控板
  • 提供完善的配套资料手册(提供蓝牙遥控、wifi 遥控等 python 例程/使用手册)

我的参数


供电电压 5V(树莓派接口)
或 6V~12V(VIN 端子)
逻辑电压 3.3V
舵机电压 5V 驱动芯片 PCA9685
控制接口 I2C 过孔直径 3.0mm
产品尺寸 65 × 30mm

我主要做什么?


我是舵机驱动板,支持 16 路舵机或 PWM 输出
适合用于机械臂或六足等机器人舵机驱动

Servo-Driver-HAT-B舵机驱动板 弯排针版使用场景动图 Servo-Driver-HAT-B舵机驱动板 弯排针版使用场景

I2C 接口控制


无需占用额外的引脚,仅需 2 根信号线,即可实现舵机驱动

Servo-Driver-HAT-B舵机驱动板 弯排针版板载PN532芯片

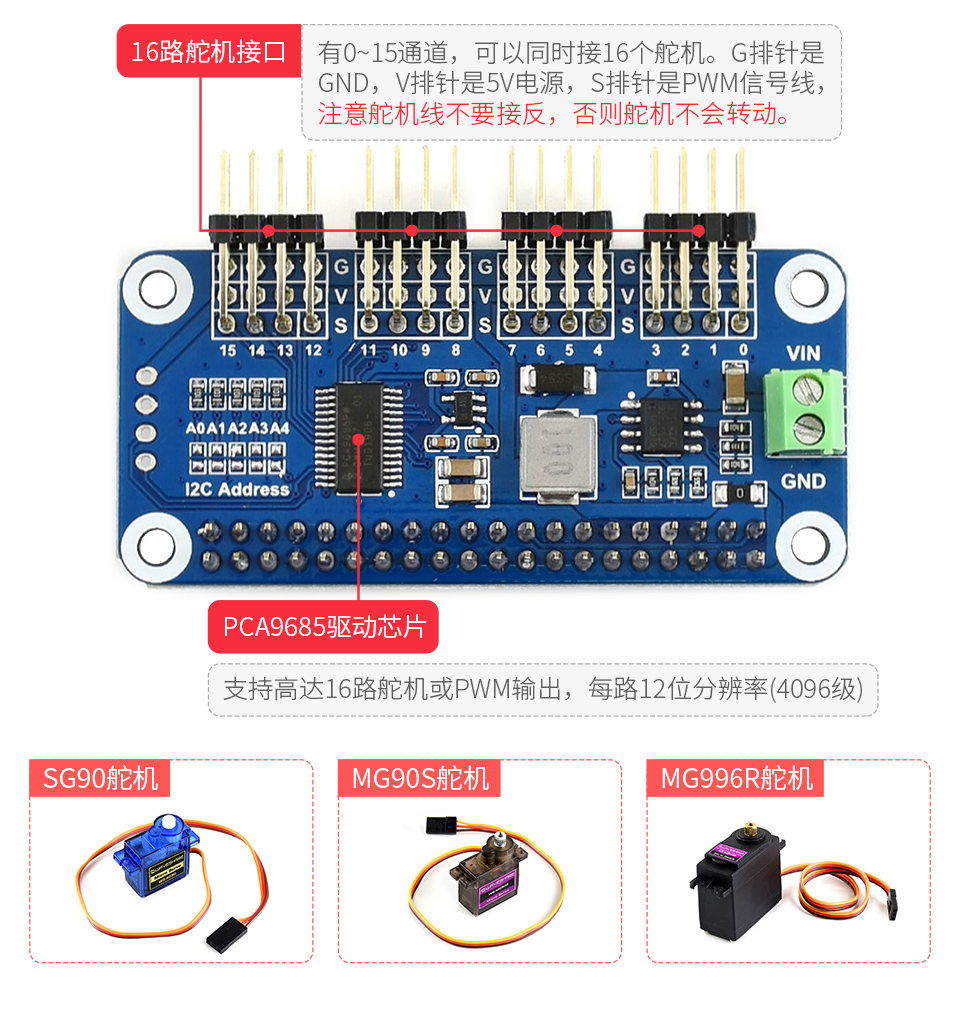

板载标准舵机接口


可接入 SG90、MG90S、MG996R 等常用舵机

Servo-Driver-HAT-B舵机驱动板 弯排针版支持的接口

板载 5V 稳压芯片


板子可以从树莓派上取电不需要额外供电
也可通过右边 VIN 端子接入电池供电,最大输出电流 3A

Servo-Driver-HAT-B舵机驱动板 弯排针版支持的接口

接口定义

Servo-Driver-HAT-B舵机驱动板 弯排针版接口定义

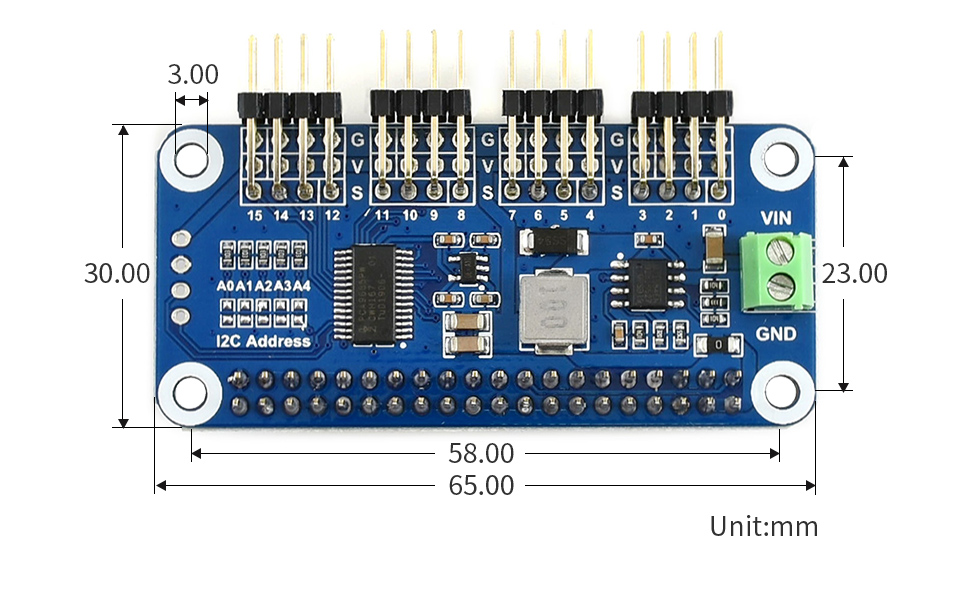

外形尺寸

Servo-Driver-HAT-B舵机驱动板 弯排针版尺寸

资料及服务

认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料



(例程资料以链接中实际给出的为准)


资料路径:www.waveshare.net/wiki/Servo_Driver_HAT

配置清单



  1. Servo Driver HAT (B) × 1
  2. RPi铜柱包(2PCS套) × 1
注意:本产品不包括示意图中的树莓派和舵机,如有需要,请另行购买。
