树莓派串口扩展板 - I2C接口 外扩2路UART和8个GPIO

主要参数
型号 Serial Expansion HAT
SKU 15667 库存
规格   品牌 Waveshare
备注 扩展板 - Raspberry Pi 串口扩展板
价格表
对应数量 @1set @2set @3set @4set
税前 68 66 65 64
含5%普税 71.4 69.3 68.25 67.2
含16%增税 78.88 76.56 75.4 74.24
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

【一句话自我介绍】
我是一款专为树莓派设计的串口扩展板,可通过I2C扩展2路串口(UART)通道和8个可编程IO。

【我主要做什么】
树莓派只引出1路串口,如果作为串口终端调试,就不能再接其他串口设备了。
我就是为解决树莓派串口不够用的烦恼而量身定制的。

【我的特性】

  • 基于树莓派接口设计,适用于Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
  • 板载SC16IS752,可通过I2C扩展2路串口和8个可编程IO,不占用额外管脚
  • 通过改变地址跳线可同时接入多达16个模块,即扩展出32路串口
  • 板载多个指示灯,方便查看扩展串口的工作状态
  • 预留I2C控制接口,方便接入其他主控板
  • 提供完善的配套资料手册(提供C与python例程/使用手册)
【我的参数】
  • 工作电压:3.3V
  • 扩展芯片:SC16IS752
  • 控制接口:I2C
  • 产品尺寸:65mm × 30mm
  • 过孔直径:3.0mm

产品图片

说明:本产品不包括示意图中的树莓派,如有需要,请另行购买。

产品资料

资料包括:

  • 用户手册
  • 示例程序
  • 电路原理图

路径: www.waveshare.net/wiki/Serial_Expansion_HAT

外形尺寸

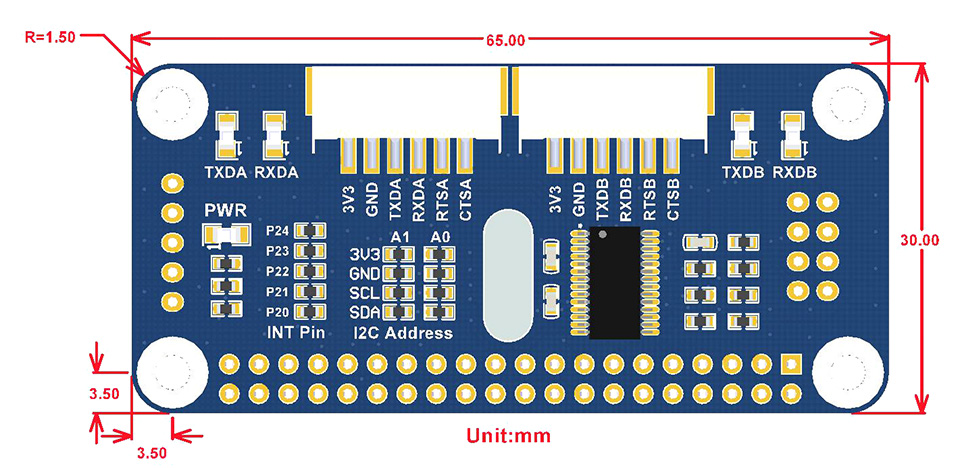

Serial-Expansion-HAT尺寸

详细配置

  1. Serial Expansion HAT ×1
  2. RPi铜柱包(2PCS套) ×1
1
2

保修信息

保修12个月。
