STM32VLDISCOVERY STM32F100RBT6B开发板 评估板

产品简介

STM32VLDISCOVERY 是ST公司推出的一款针对STM32F1系列设计的Cortex-M3开发板。

开发板基于STM32F100RBT6B 设计，开发板还集成了ST-LINK仿真下载器（但仅对外提供SWD接口），
免除您另外采购仿真器或下载器的麻烦。

让您更快速的入门STM32F单片机。一起来释放您的创造力吧！

特点

• STM32F100RBT6B微控制器
  • 128 KB FLASH，8 KB RAM
  • 64引脚，LQFP封装
• 开发板集成ST-Link的仿真调试器（但仅对外提供SWD接口）
• 指示灯
  • LD1：USB通信指示灯
  • LD2：3.3V电源指示灯
  • LD3：用户指示灯
  • LD4：用户指示灯
• 按键
  • 复位按钮
  • 用户按钮
• 电源
  • 可通过USB接口供电5V，也可从外部接入5V或3V电源。
  • 可对外提供5V和3V电源。
• 规则的引出了所有IO口，方便做相关实验

开发资料

STM32VLDISCOVERY出厂演示视频： www.waveshare.net/wiki/STM32VLDISCOVERY

产品图片

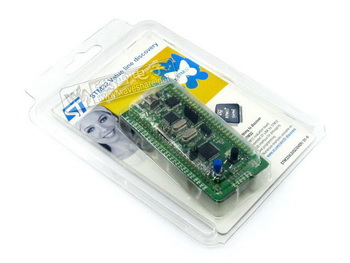

STM32VLDISCOVERY 带包装正面图

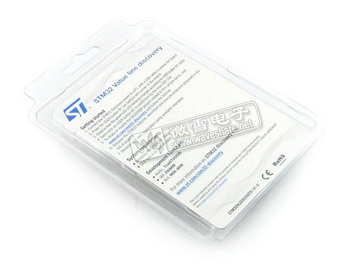

STM32VLDISCOVERY 带包装反面图

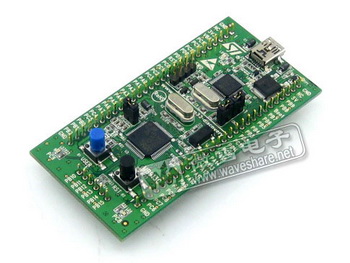

STM32 开发板 图一

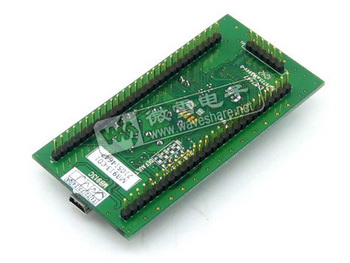

STM32 开发板 图二

STM32 开发板 图三

外形尺寸
