STLINK-V3SET - 支持STM32和STM8下载仿真 烧写更快

主要参数
型号 STLINK-V3SET
SKU 15880 库存
规格   品牌 ST
备注
价格表
对应数量 @1set @2set @3set @4set
税前 318 314 311 309
含5%普税 333.9 329.7 326.55 324.45
含16%增税 368.88 364.24 360.76 358.44
版权所有,侵权必究。未经许可,不得用于商业用途。

STLINK-V3SET简介

【一分钟自我介绍】
我叫STLINK-V3SET,是意法半导体(ST)新推出的第三代ST-LINK调试编程工具,适用于STM8和STM32系列芯片的下载及在线仿真。
相比前两代,我功能更强大,写入性能提高三倍,采用独立式探头和模块化调试扩展接口设计,使用更灵活。
另外除了虚拟COM接口和大容量存储功能,我还增加多路桥接功能,支持接入目标板的SPI/UART/I2C/CAN/GPIOs进行通信。

【我的特点】
  • 独立式探头,模块化扩展接口
  • 通过Micro USB接口自供电(不对目标板供电)
  • USB 2.0高速兼容接口
  • 直接固件更新支持 (以便支持更多新推出的器件)
  • 支持JTAG/SWD接口 :
    • 支持3V~3.6V电压范围和5V容限输入
    • 配套有1.27mm间距的STDC14转MIPI10/STDC14/MIPI20扁平线
    • 配套有2.54mm间距的20-pin JTAG/SWD扁平线(微雪额外配送)
    • SWD和串行线路查看器(SWV) 通信支持
  • 支持SWIM接口(须加转接板MB1440):
    • 支持1.65V~5.5V电压范围
    • 引出SWIM排针(2.54mm间距)
    • 配套有2.54mm间距的4-pin SWIM连接线和散头线(微雪额外配送)
    • 支持SWIM低速和高速模式
  • 支持虚拟COM端口 (VCP):
    • UART接口支持3V~3.6V电压范围和5V容限输入
    • VCP频率高达15MHz
    • 在STDC14连接器上可用(在MIPI10上不可用)
  • 支持多路桥接USB转SPI/UART/I2C/CAN/GPIO(须加转接板MB1440)
    • 支持3V~3.6V电压范围和5V容限输入
  • 拖放式Flash编程
  • 双色LED:通信、电源
【我支持的软件】
  • STM32CubeProgrammer
  • KEIL RVMDK
  • IAR EWARM
  • GCC-based IDEs
【我支持的器件】
  • 支持所有带SWIM接口的STM8系列单片机
  • 支持所有带JTAG / SWD接口的STM32系列单片机
【STLINK三代参数PK】
项目 STLINK-V3SET ST-LINK/V2 ST-LINK 说明
JTAG/SWD支持电压范围 3V - 3.6V 1.65V - 3.6V 3V - 3.6V ST-LINK/V2支持STM32低压器件
SWIM支持电压范围 1.65V - 5.5V 1.65V - 5.5V 1.65V - 5.5V
是否支持SWV YES YES NO 目前,仅STM32支持SWV,STM8尚不支持
调试接口个数 多个 2 1 STLINK-V3SET除了JTAG/SWD和SWIM外,
还带多路桥接接口SPI/UART/I2C/CAN/GPIO
LED状态指示灯 双色LED 双色LED 红色LED STLINK-V3SET分电源和信号指示灯
兼容性       ST-LINK要求计算机可使用U盘

STLINK-V3SET美图秀秀

STLINK-V3SET斜视图正图 STLINK-V3SET斜视图背面 STLINK-V3SET原装 STLINK-V3SET原装 STLINK-V3SET原装 STLINK-V3SET原装 STLINK-V3SET原装 STLINK-V3SET原装

连接到PC机

STLINK-V3SET采用USB接口连接PC机,驱动程序由支持ST-LINK的工具集自动安装 。
  • STLINK-V3SET开发工具采用STM32 F7芯片为控制芯片,实现高速的USB2.0通信。

连接到目标板

STLINK-V3SET下载器通过JTAG / SWD接口连接至STM32目标板:

STM32的JTAG / SWD接口是如何定义的?(点击查看)
STM32的JTAG / SWD接口可通过MB1441或MB1440板上的STDC14接入,也可通过MB1440板上的20PIN IDC端子接入。
STM32的SWD接口还可直接通过MB1440板上的SWD接口连接目标板。

STLINK-V3SET下载器通过SWIM接口连接至STM8目标板

STM8的SWIM接口是如何定义的?(点击查看)
使用SWIM接口时,需要跳上MB1440板上的JP4和JP6跳线帽。
微雪额外配送4-pin SWIM连接线和4-pin SWIM散头线,可方便用户接入SWIM使用。

STLINK-V3SET下载器组装图解
STLINK-V3SET下载器组装图解
divider
STLINK-V3SET通过JTAG/SWD接入STM32目标板
STLINK-V3SET通过JTAG/SWD接入STM32目标板
divider
divider
STLINK-V3SET下载器SWIM接口使用
使用SWIM接口须接上JP4和JP6跳线帽
divider

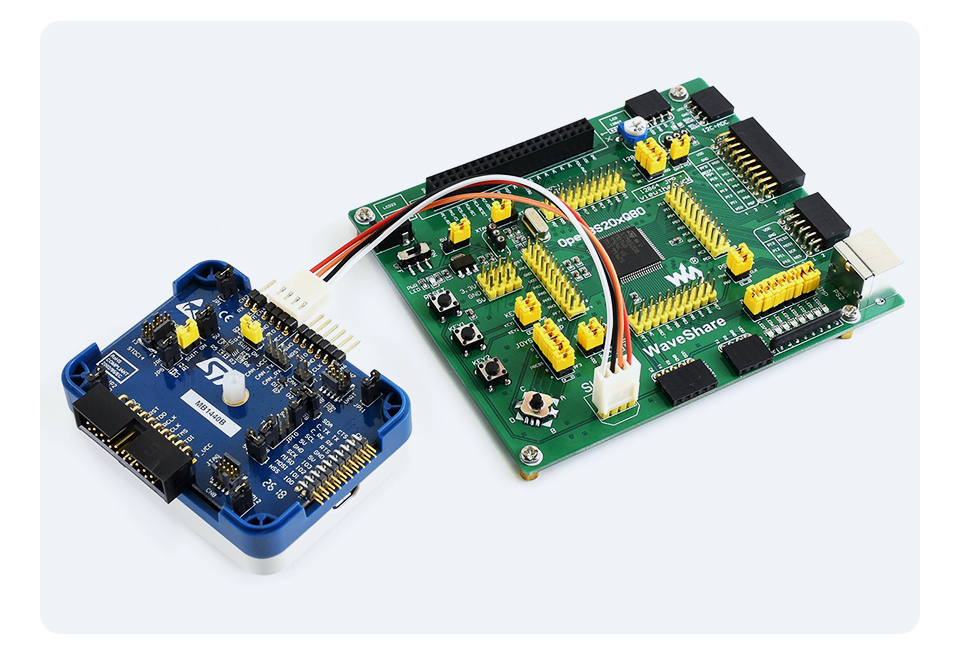

STLINK-V3SET通过SWIM接入STM8目标板
STLINK-V3SET通过SWIM接入STM8目标板

请注意,VCC和GND切勿接反,以免烧坏STLINK-V3SET下载器。

LED状态说明

  • COM灯闪烁红色:STLINK-V3SET连接到计算机后,USB枚举过程
  • COM灯红色:STLINK-V3SET与计算机已建立连接
  • COM灯闪烁绿色/红色:目标板和计算机在进行数据交换

产品资料

路径: www.waveshare.net/wiki/STLINK-V3SET

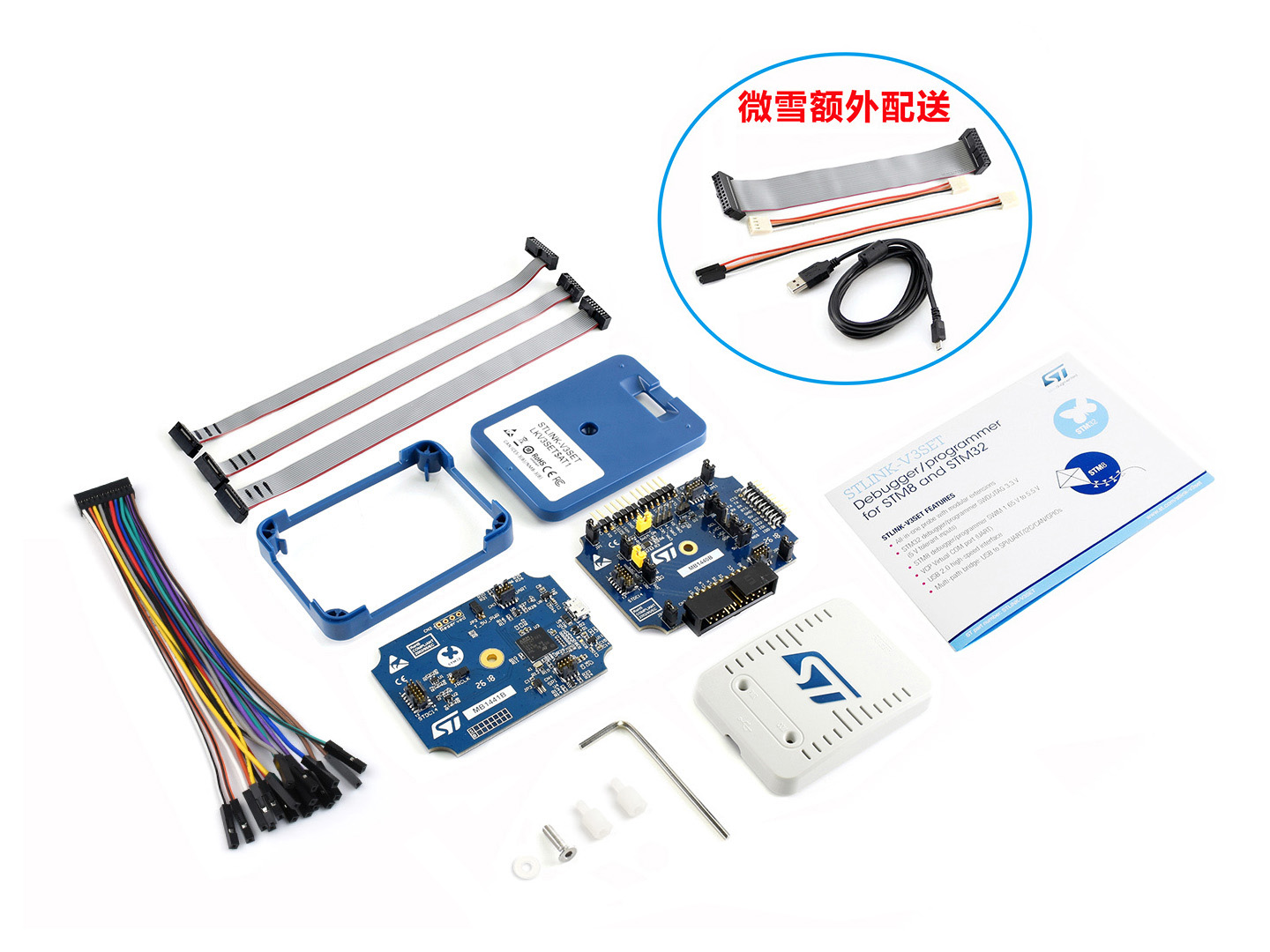

配置清单

  1. STLINK-V3SET x 1
  2. USB线 type A公口 转micro公口 × 1
  3. 20-pin JTAG/SWD扁平线(微雪额外配送) x 1
  4. 4-pin SWIM连接线(微雪额外配送) x 1
  5. 4-pin SWIM散头连接线(微雪额外配送) x 1
