STK48+

主要参数
型号 STK48+(标准版)
规格
品牌 WaveShare
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 93 89 87 85
含5%普税 97.65 93.45 91.35 89.25
含17%增税 108.81 104.13 101.79 99.45
本产品已停产。

产品简介

一个良好的硬件开发平台,除了仿真器、下载器外,不可缺少的就是“主板”!

因为基于主板进行系统设计的前期开发,将使您事半功倍,您是否纳闷于您经常使用的MCU缺乏一个良好的"主板"呢?

  • 快速入门基于mega48 /88/168、mega8的应用开发
  • 快速搭建基于mega48 /88/168、mega8的开发平台

功能、性能

  • 电源
    • 外接5V供电
    • 通过跳线切换成3.3V
  • 板载芯片
    • ATmega48 (PDIP28), 可通过锁紧座插入单片机
    • AMS1117-3.3,3.3V稳压芯片
    • MAX3232, RS232芯片,支持低压3V
  • 接口资源
    • RS232 串口
    • ISP下载接口( 6PIN/10PIN )
  • 其他资源
    • 复位按键
    • 8位LED,可用于指示IO状态
    • 8位独立按键,可用于模拟检测输入
    • AD滤波线路,可应用于AD采样系统
    • 晶振可自定义,可使用板子自带的7.3728M晶振,亦可通过跳线设置选择实际需要的晶振
    • 采用镀金锁紧插座,方便用户更换MCU,将编程器接入ISP接口,本评估板可作量产编程板使用
    • 规则的引出了所有IO口,排列为“VCC,GND,PX0----PX7”,方便做相关实验
    • 双倍引出所有端口,满足了总线通信大多要求IO复用的要求,方便做相关实验

支持的器件

  • 直接支持ATmega48 / ATmega88 / ATmega168 / ATmega8系列的DIP封装单片机

支持以下型号:

AVR ATmega48系列
ATmega48PA-PU ATmega48-20PU ATmega48V-10PU
ATmega88系列
ATmega88PA-PU ATmega88-20PU ATmega88V-10PU
ATmega168系列
ATmega168PA-PU ATmega168-20PU ATmega168V-10PU
ATmega8系列
ATmega8A-PU ATmega8-16PU ATmega8L-8PU

开发资料

  • 用户手册
    • 电子文档
  • 电路原理图
    • 采用Protel设计,有图片格式及Protel SchDoc格式
  • 示例程序
    • 采用ICCAVR、GCCAVR设计,提供常用应用程序库
  • AVR开发基本教程
    • AVRStudio软件使用教程
    • ICCAVR软件使用教程
    • GCCAVR软件快速入门教程
    • AVR开发入门引导等
  • 相关软件
    • AVRStudio
    • ICCAVR - 45天试用版
    • GCCAVR
  • 芯片PDF

特别注意,ATmega48开发板提供调试、下载接口的接入,但不自带仿真、下载功能,亦不配送下载器,下载器需另行采购。

产品图片

<%=sTitle%>
ATmega48开发板 功能解析图

ATmega48开发板
<%=sTitle%>

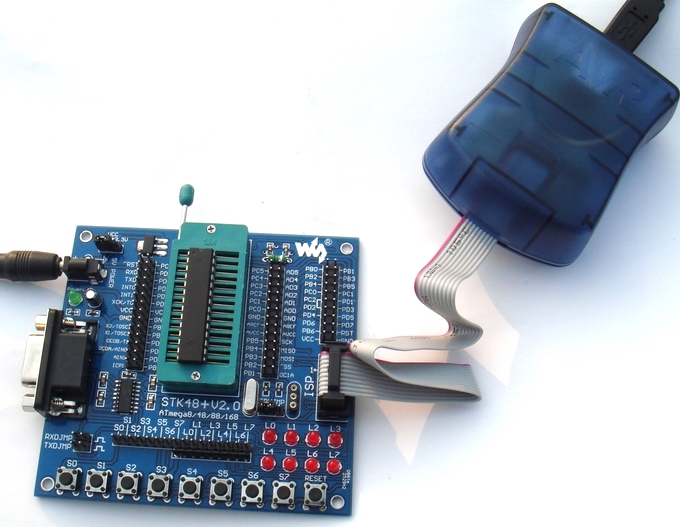

ATmega48开发板接入编程器

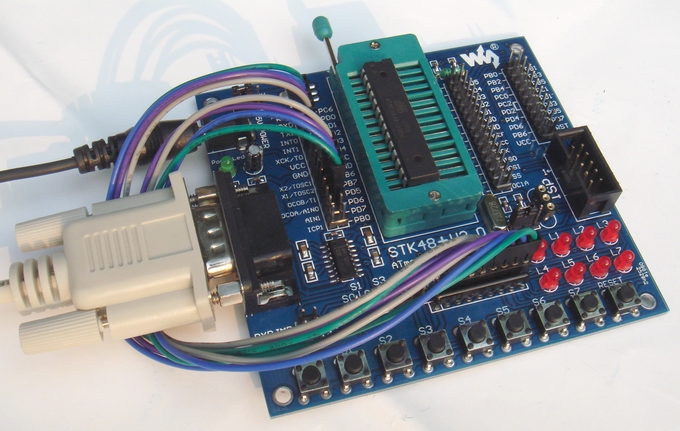

ATmega48开发板搭建串口通讯实验
<%=sTitle%>
ATmega48开发板FT232通讯实验
<%=sTitle%>
ATmega48开发板FT245通讯实验

接口定义

ATmega48开发板仿真/下载接口的相关定义

10-pin ISP接口
10-pin ISP接口
 6-pin ISP接口
6-pin ISP接口

说明:

  1. 本10-pin ISP接口兼容ATMEL指定的10-pin ISP标准接口,但不输出ISP的PIN4 “GND”,它对应JTAG的PIN4为“VCC”。
    改进后优点:ISP错插入MCU的JTAG接口,不会导致烧器件(需要目标板的JTAG、ISP接口做相关处理)。 (了解更多)
  2. 本6-pin ISP接口于ATMEL指定的6-pin ISP标准接口完全一致。(了解更多)

配置清单

  1. STK48+ x 1
  2. USB特制取电线 x 1
  3. 4-pin连接线 x 2
  4. 2-pin连接线 x 2
  5. 资料光盘 x 1
  6. ATmega48PA-PU x 1
1 2 3 4 5 6
