STK329+

产品简介

一个良好的硬件开发平台，除了仿真器、下载器外，不可缺少的就是"主板"！

因为基于主板进行系统设计的前期开发，将使您事半功倍，您是否纳闷于您经常使用的MCU缺乏一个良好的"主板"呢？

• 基于ATmega329/ATmega329P 而设计
• 快速搭建基于ATmega329/ATmega329P 的开发平台


功能、性能

• 电源
  • 外接5V供电
  • 通过跳线切换成3.3V
• 板载芯片
  • ATmega329/ATmega329P (TQFP64)
  • AMS1117-3.3，3.3V稳压芯片
  • MAX3232, RS232芯片，支持低压3V
• 接口资源
  • RS232 串口(两个)
  • ISP下载接口( 10PIN )
  • JTAG仿真接口
• 其他资源
  • 8位LED，可用于指示IO状态
  • 8位独立按键，可用于模拟检测输入
  • 复位按键
  • 晶振可自定义，可使用板子自带的7.3728M晶振，亦可通过跳线设置选择实际需要的晶振
  • 规则的引出了所有IO口，排列为“VCC，GND，PX0----PX7”，方便做相关实验
  • 双倍引出所有端口，满足了总线通信大多要求IO复用的要求，方便做相关实验

开发资料

• 用户手册
  • 电子文档
• 电路原理图
  • 采用Protel设计，有图片格式及Protel SchDoc格式
• 示例程序
  • 采用ICCAVR、GCCAVR设计，提供常用应用程序库
• AVR开发基本教程
  • AVRStudio软件使用教程
  • ICCAVR软件使用教程
  • GCCAVR软件快速入门教程
  • AVR开发入门引导等
• 相关软件
  • AVRStudio
  • ICCAVR - 45天试用版
  • GCCAVR
• 芯片PDF

特别注意，ATmega329开发板提供调试、下载接口的接入，但不自带仿真、下载功能，亦不配送下载器，下载器需另行采购。

产品图片

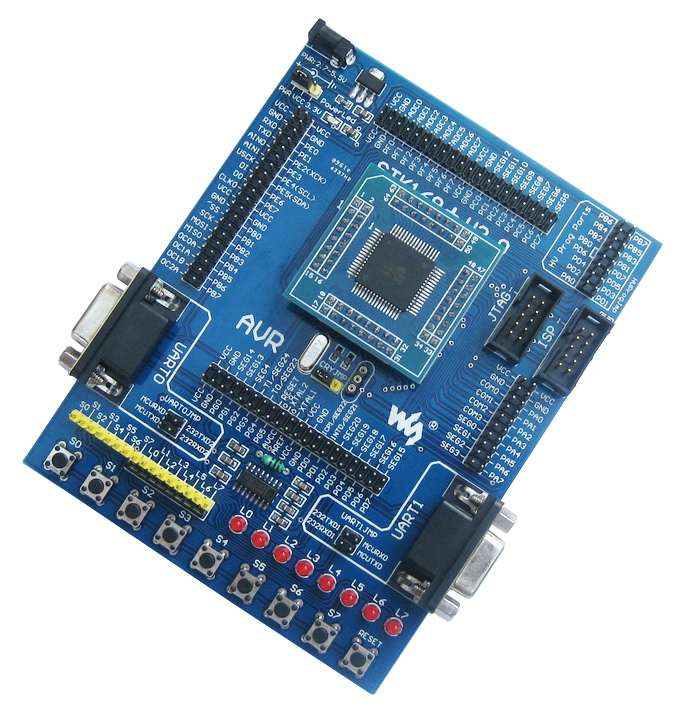

ATmega329开发板	ATmega329开发板
ATmega329开发板 功能解析图	ATmega329核心板
ATmega329开发板搭建USB通讯实验	ATmega329开发板接入编程器烧写程序

	注意： （1）若是采购标准版，需指明主控芯片的具体型号。 主控芯片有3种选择，分别是：ATmega329P-20AU，ATmega329PV-10AU请自行选择其中一种。 （2）若是采购增强版，需要指明加送的主控芯片的具体型号。 其选择如上所述。

接口定义

ATmega329开发板仿真/下载接口的相关定义

JTAG接口

10-pin ISP接口

说明：

1. 本JTAG接口兼容ATMEL指定的JTAG标准接口，但不输出JTAG的PIN2 “GND”，它对应ISP的PIN2为“VCC”。
   改进后优点：JTAG错插入MCU的ISP接口，不会导致烧器件（需要目标板的JTAG、ISP接口做相关处理）。 （了解更多）
2. 本10-pin ISP接口兼容ATMEL指定的10-pin ISP标准接口，但不输出ISP的PIN4 “GND”，它对应JTAG的PIN4为“VCC”。
   改进后优点：ISP错插入MCU的JTAG接口，不会导致烧器件（需要目标板的JTAG、ISP接口做相关处理）。 （了解更多）

配置清单

1. STK329+ x 1
2. USB特制取电线 x 1
3. 4-pin连接线 x 2
4. 2-pin连接线 x 2
5. 实验配件 x 1
6. 5V电源 x 1
7. 资料光盘 x 1
8. M329 core(核心板) x 1

1	2	3	4
5	6	7	8
