STK162+

主要参数
型号 STK162+(标准版)
规格
品牌 WaveShare
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 128 125 122 120
含5%普税 134.4 131.25 128.1 126
含17%增税 149.76 146.25 142.74 140.4
本产品已停产。

产品简介

一个良好的硬件开发平台,除了仿真器、下载器外,不可缺少的就是"主板"!

因为基于主板进行系统设计的前期开发,将使您事半功倍,您是否纳闷于您经常使用的MCU缺乏一个良好的"主板"呢?

  • 基于ATmega162 / ATmega8515而设计
  • 快速搭建基于ATmega162 /ATmega8515的开发平台

功能、性能

  • 电源
    • 外接5V供电
    • 通过跳线切换成3.3V
  • 板载芯片
    • ATmega162 (PDIP40), 可通过锁紧座插入单片机
    • AMS1117-3.3,3.3V稳压芯片
    • MAX3232, RS232芯片,支持低压3V
  • 接口资源
    • RS232 串口
    • ISP下载接口( 10PIN )
    • JTAG仿真接口
  • 其他资源
    • 8位LED,可用于指示IO状态
    • 8位独立按键,可用于模拟检测输入
    • 复位按键
    • 晶振可自定义,可使用板子自带的7.3728M晶振,亦可通过跳线设置选择实际需要的晶振
    • 采用镀金锁紧插座,方便用户更换MCU,将编程器接入ISP接口,本评估板可作量产编程板使用
    • 规则的引出了所有IO口,排列为“VCC,GND,PX0----PX7”,方便做相关实验
    • 双倍引出所有端口,满足了总线通信大多要求IO复用的要求,方便做相关实验

支持的器件

  • 直接支持ATmega162 /ATmega8515系列的DIP封装单片机

支持以下型号:

AVR ATmega162系列
ATmega162-16PU ATmega162V-8PU
ATmega8515系列
ATmega8515-16PU ATmega8515L-8PU

开发资料

  • 用户手册
    • 电子文档
  • 电路原理图
    • 采用Protel设计,有图片格式及Protel SchDoc格式
  • 示例程序
    • 采用ICCAVR、GCCAVR设计,提供常用应用程序库
  • AVR开发基本教程
    • AVRStudio软件使用教程
    • ICCAVR软件使用教程
    • GCCAVR软件快速入门教程
    • AVR开发入门引导等
  • 相关软件
    • AVRStudio
    • ICCAVR - 45天试用版
    • GCCAVR
  • 芯片PDF

特别注意,ATmega162开发板提供调试、下载接口的接入,但不自带仿真、下载功能,亦不配送下载器,下载器需另行采购。

产品图片

<%=sTitle%>

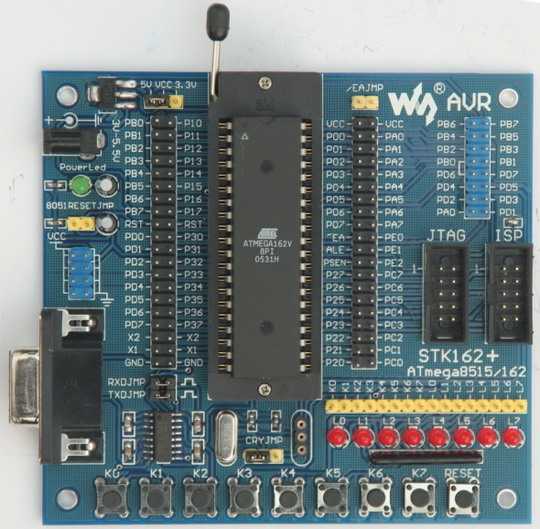

ATmega162开发板
<%=sTitle%>
ATmega162开发板

<%=sTitle%>
ATmega162开发板 功能解析图

<%=sTitle%>
在ATmega162开发板搭建串口通讯实验

<%=sTitle%>
在ATmega162学习板搭建USB通讯实验

<%=sTitle%>
ATmega162开发板接入编程器烧写程序

接口定义

ATmega16开发板仿真/下载接口的相关定义

JTAG 接口
JTAG接口
10-pin ISP接口
10-pin ISP接口

说明:

  1. 本JTAG接口兼容ATMEL指定的JTAG标准接口,但不输出JTAG的PIN2 “GND”,它对应ISP的PIN2为“VCC”。
    改进后优点:JTAG错插入MCU的ISP接口,不会导致烧器件(需要目标板的JTAG、ISP接口做相关处理)。 (了解更多)
  2. 本10-pin ISP接口兼容ATMEL指定的10-pin ISP标准接口,但不输出ISP的PIN4 “GND”,它对应JTAG的PIN4为“VCC”。
    改进后优点:ISP错插入MCU的JTAG接口,不会导致烧器件(需要目标板的JTAG、ISP接口做相关处理)。 (了解更多)

配置清单

  1. STK162+ x 1
  2. ATmega162-16PU x 1
  3. USB特制取电线 x 1
  4. 4-pin连接线 x 2
  5. 2-pin连接线 x 2
  6. 资料光盘 x 1
