SSOP28转DIP28 IC编程座 测试座OTS-28-0.65-01 带板

适用封装 SSOP28、TSSOP28,IC引脚间距0.65mm,含引脚宽度6.4mm
价格
原价
型号
SSOP28 TO DIP28 (A)
SKU
3790
品牌
Enplas
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 配置清单
加入购物车

产品简介

产品用途 编程座、测试座,对SSOP28的IC芯片进行烧写、测试
适用封装 SSOP28、TSSOP28,引脚间距0.65mm
测试座 OTS-28-0.65-01
特点 SSOP28转DIP28,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm -1.6cm(600mil - 630mil)

规格尺寸

SSOP28转DIP28 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
A B C D E F G H
OTS-28-0.65-01 0.65 28 6.4±0.05 4.4±0.05 5.2 max9.7 21.5 17.6 17.5 3

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

以下两种版本随机发货,不指定版本。功能一样,仅底板尺寸略有不同。

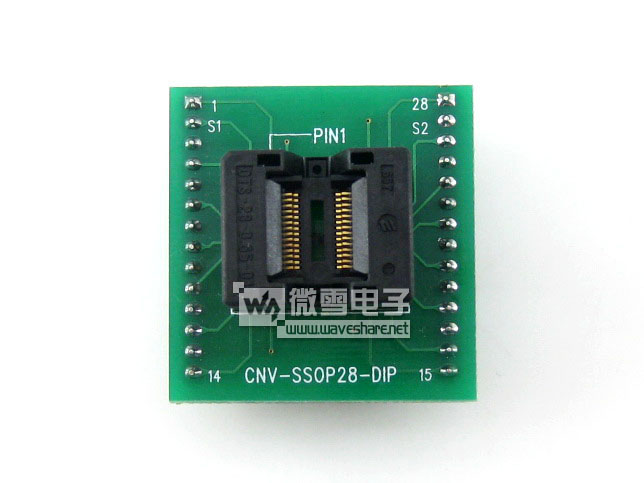

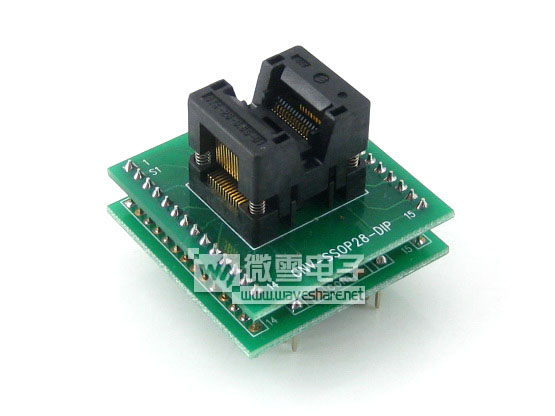

SSOP28转DIP28 编程座/测试座实物图片,小底板(PCB尺寸 32mm * 38mm):

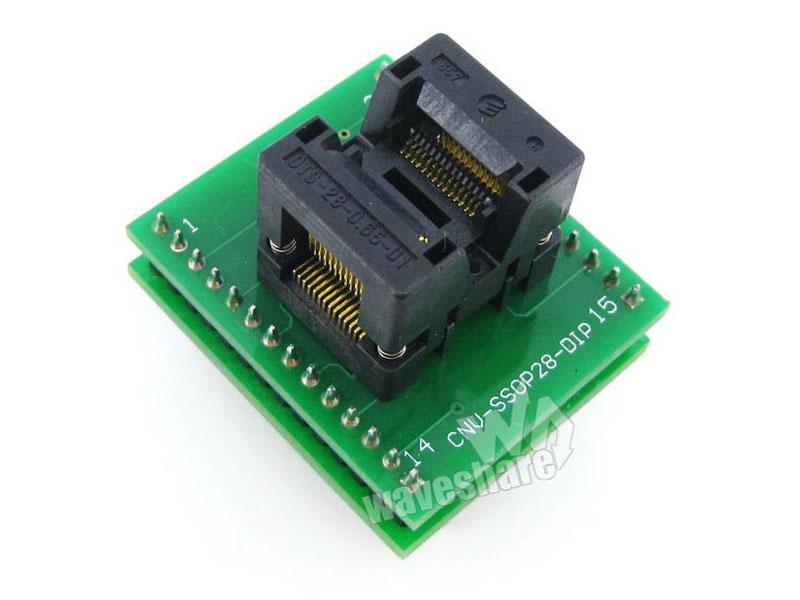

SSOP28转DIP28 编程座/测试座实物图片,大底板(PCB尺寸 38mm * 39mm):

配置清单

  • SSOP28 TO DIP28 (A) × 1
