SSOP28 TO DIP28 (B)

主要参数
型号 SSOP28 TO DIP28 (B)
规格
品牌 Enplas
备注
价格表
对应数量 @1set @2set @3set @4set
税前 180 175 172 170
含5%普税 189 183.75 180.6 178.5
含17%增税 210.6 204.75 201.24 198.9
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对SSOP28的IC芯片进行烧写、测试
适用封装 SSOP28、TSSOP28,引脚间距0.65mm
测试座 OTS-28(34)-0.65-01

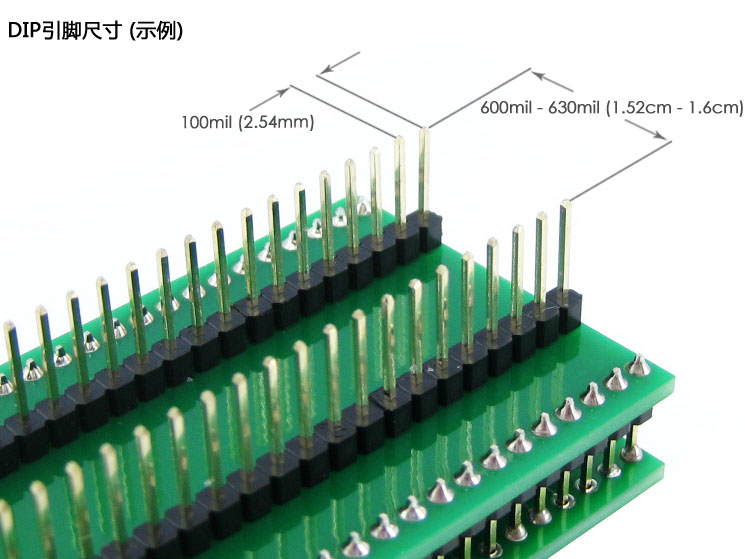

特点 SSOP28转DIP28,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm -1.6cm(600mil - 630mil)

规格尺寸

SSOP28转DIP28 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
A B C D E F G H
OTS-28(34)-0.65-01 0.65 28 7.8±0.2 5.3±0.05 6.4±0.1 max10.64 23 21 17 2.5

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

以下两种版本随机发货,不指定版本。功能一样,仅底板尺寸略有不同。

SSOP28转DIP28 编程座/测试座实物图片,小底板(PCB尺寸 36mm * 46mm):

SSOP28转DIP28 编程座/测试座实物图片,大底板(PCB尺寸 43mm * 46mm):
