SOP20 TO DIP20

主要参数
型号 SOP20 TO DIP20
规格
品牌 Enplas
备注
价格表
对应数量 @1set @2set @3set @4set
税前 110 105 102 100
含5%普税 115.5 110.25 107.1 105
含17%增税 128.7 122.85 119.34 117
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对SOP20的IC芯片进行烧写、测试
适用封装 SOP20、SOIC20、SO20,引脚间距1.27mm,含引脚宽度7.9mm
测试座 OTS-20-1.27-01
特点 SOP20转DIP20,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil)

规格尺寸

SOP20转DIP20 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

型号 引脚间距(mm) 脚位 A(mm) B(mm) C(mm) D(mm) E*F(mm)
OTS-20-1.27-01 1.27 20 7.9 5.4 6.9 MAX13.1 23.4*22

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

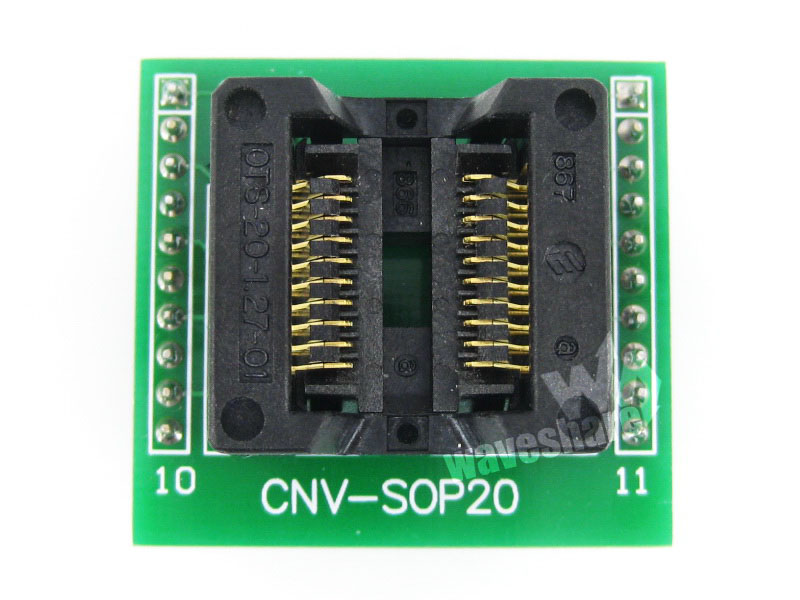

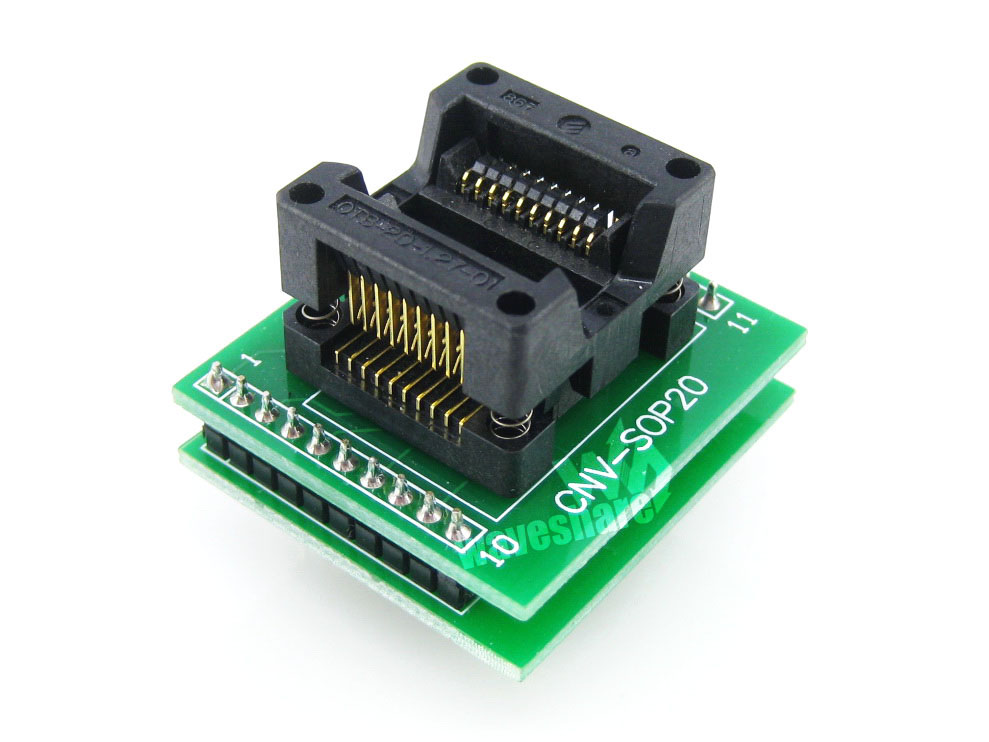

SOP20转DIP20 编程座/测试座实物图片,绿色版:

SOP20转DIP20 编程座/测试座实物图片,蓝色版:
