OTS-20-1.27-01

主要参数
型号 OTS-20-1.27-01
规格
品牌 Enplas
备注
价格表
对应数量 @1set @2set @3set @4set
税前 85 82 80 78
含5%普税 89.25 86.1 84 81.9
含17%增税 99.45 95.94 93.6 91.26
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对SOP8-SOP20的IC芯片进行烧写、测试
适用封装 SOP8-SOP20、SOIC8-SOIC20、SO8-SO20,引脚间距1.27mm,含引脚宽度7.8mm
特点 底部引出引脚为不规则排列

规格尺寸

SOP8-SOP20 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

型号 引脚间距(mm) 脚位 A(mm) B(mm) C(mm) D(mm) E*F(mm)
OTS-20-1.27-01 1.27 20 7.9 5.4 6.9 MAX13.1 23.4*22

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

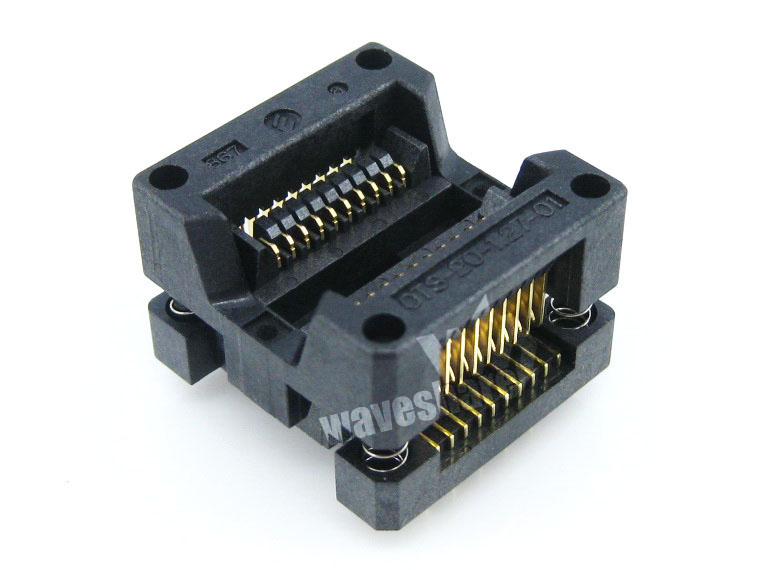

SOP8-SOP20 编程座/测试座实物图片,点击图片查看高清大图:
