SN74LS74A

订购信息

型号 封装 在线定购
SN74LS74AD(查看) SOIC14
SN74LS74AN(查看) PDIP14

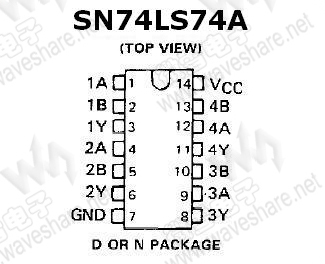

引脚布局

(点击图片看大图)
技术资料—— SN74LS74A PDF技术资料

SN74LS74A 概述


  74LS74器件包含2路独立的D型上升沿触发器。在预设(PRE)或清零(CLR)端输入低电平可以对74LS74的输出端进行预设或复位,无视其他输入电平的高低。当PRECLR未被激活(高)时,数据端(D)的数据只要满足建立时间的要求,即可在时钟(CLK)脉冲的上升沿传送到输出端。74LS74的时钟触发发生在电平到达某个程度的时刻,而跟CLK上升时间的长短没有直接联系。在触发时间间隔内,74LS74的D端的数据可随意改变,而不影响输出端的电平。
SN74LS74A 参数
74LS74A 基本参数
电压   4.75~5.25 V
驱动电流   -0.4/8 mA
最大传输延迟   40 ns
74LS74A 其他特性
逻辑电平   TTL
门数   --
74LS74A 封装与引脚
PDIP14, SOIC14, SOP14, SSOP14

SN74LS74A 特性

  • 封装类型包括塑料SO、和陶瓷扁平封装、陶瓷芯片载体和扁平封装、以及塑料和陶瓷DIP
  • 德州仪器出品,质量值得信赖
