SIMCom提示

SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚，我们亦不对以上国家提供该产品或模组的任何技术支持。

树莓派 4G 扩展板 全球通

支持 4G/3G/2G 通信和 GNSS 定位

树莓派 4G 扩展板 全球通首图

产品特性

  • 支持顶针和 Micro USB 连接通信，Raspberry Pi Zero/Zero W 可通过顶针连接，其他 Raspberry Pi 主板或 PC 机可通过 Micro USB 连接
  • 板载 SIM7600G-H 4G 全球通模组，支持 2G/3G/4G 网络，全球适用
  • 引出 USB HUB 接口，可接入 PC 或其他树莓派主板，扩展 USB 和 4G 上网
  • 支持拨号上网、电话、短信、TCP、UDP、DTMF、HTTP、FTP 等功能
  • 支持 GPS、北斗、Glonass、GALILEO、QZSS、LBS 基站定位
  • 板载 SIM 卡槽，支持 1.8V 和 3V SIM 卡
  • 板载音频接口和音频解码芯片，可用于打电话等语音操作
  • 板载 2 个 LED 指示灯，方便查看模块运行状态
  • 支持 AT 命令控制 (基于 3GPP TS 27.007，27.005 和 V.25TER 命令集)
  • 支持 SIM 应用工具包：SAT 等级 3，GSM 11.14 Release 99，USAT
  • 提供完善的配套资料手册 (Raspberry Pi 示例程序)

产品参数


工作频段
LTE Cat-4 LTE-FDD：B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
LTE-TDD：B34, B38, B39, B40, B41
3G UMTS/HSDPA/HSPA+：B1, B2, B4, B5, B6, B8, B19
2G GSM/GPRS/EDGE：850/900/1800/1900 MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
GNSS 参数
接收 16 个通道
C/A Code
灵敏度 -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (北斗)
冷启动 ：-148 dBm
首次定位时间 (开阔地) 冷启动：<35s
热启动：<1s
短信和音频参数
短信 (SMS) 支持类型：MT、MO、CB、Text、PDU
音频特性 支持回音消除功能，支持噪声抑制功能
其他参数
供电电压 5V
工作温度 -30℃ ~ 80℃
存储温度 -45℃ ~ 90℃
产品尺寸 65.00 × 32.00mm

适用于 Raspberry Pi、PC

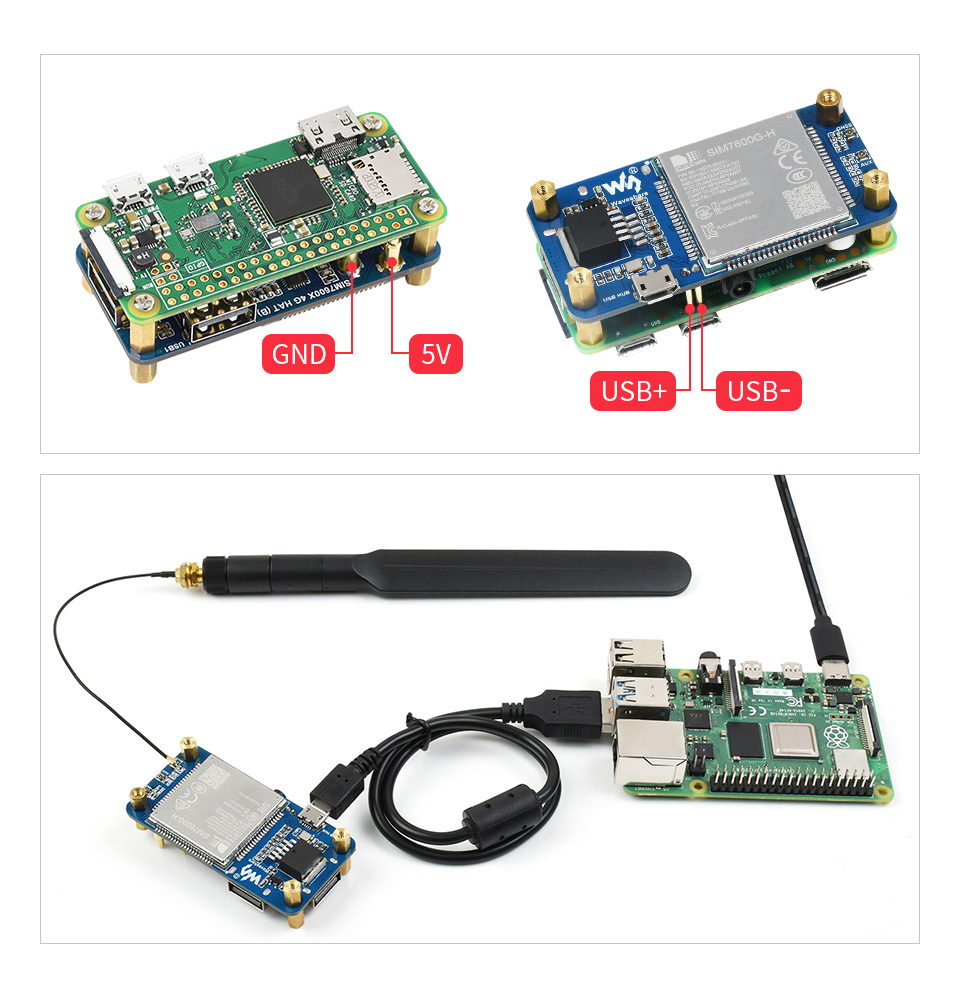

用于 Raspberry Pi Zero/Zero W，可通过顶针连接使用，无须额外连接 USB 线，若用于其他 Raspberry Pi 主板或 PC 机，可通过 Micro USB 接入使用

树莓派 4G 扩展板 全球通专为树莓派 Zero/Zero W 设计

支持 4G/3G/2G 上网 全球通

支持全球频段的 4G/3G/2G 网络
4G 上网速率，上行可达 50Mbps，下行可达 150Mbps

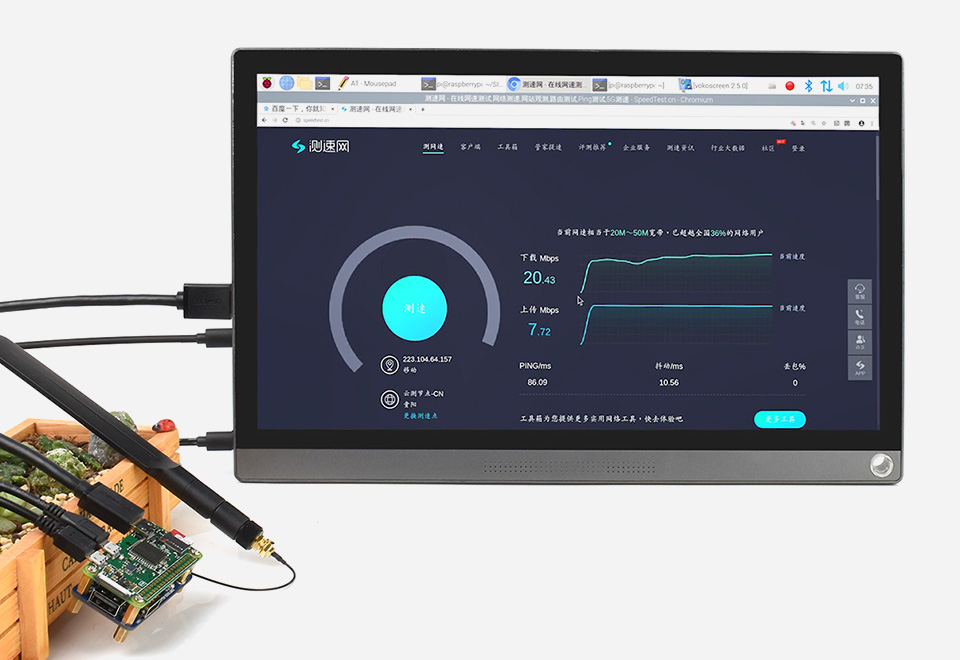

树莓派 4G 扩展板 全球通支持 4G/3G/2G 上网 全球通

带 USB HUB
可外接 USB 设备

集成 USB HUB 芯片，兼容 USB2.0/1.1，直接引出两路 USB Type-A 接口，方便外接 USB 设备，还预留有一路 USB 焊盘

树莓派 4G 扩展板 全球通带 USB HUB，可外接 USB 设备

支持 GNSS 定位

支持 GPS、北斗、Glonass、GALILEO、QZSS、LBS 基站定位

树莓派 4G 扩展板 全球通支持 GNSS 定位

支持打电话、发短信

支持 AT 指令打电话和发短信，可通过耳麦接口进行通话

树莓派 4G 扩展板 全球通支持打电话、发短信

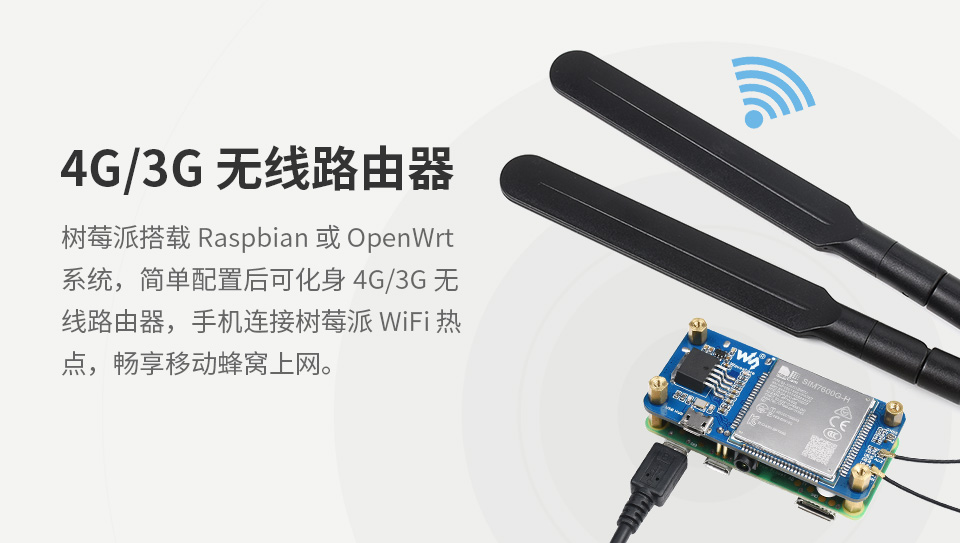

应用场景

树莓派 4G 扩展板 全球通支持 GNSS 定位

资源简介

树莓派 4G 扩展板 全球通资源简介

核心接口简介

  1. SIM7600G-H 模组

  2. FE1.1S USB HUB 芯片

  3. NAU8810 音频解码芯片

  4. SPX29302 电源芯片

  5. RT9193-33 电平转换芯片

  6. USB HUB 接口

    D+/D- 弹簧顶针：用于接入 Zero/Zero W
    Micro USB 接口：用于接入 PC 或其他树莓派主板

  7. 弹簧顶针供电引脚

    5V：连接 Zero/Zero W 的 5V 引脚，可过 2A 电流
    GND：连接 Zero/Zero W 的 GND 引脚

  1. USB 扩展接口

    USB1~USB2：USB Type A 接口类型
    USB3：引脚焊盘

  2. SIM 卡槽

    支持 1.8V 和 3V 的 SIM 卡

  3. 3.5mm 耳机/麦克风接口

    可用于打电话等语音操作

  4. MAIN 主天线接口

  5. AUX 辅助天线接口

  6. GNSS 天线接口

  7. 电源指示灯

  8. 状态指示灯

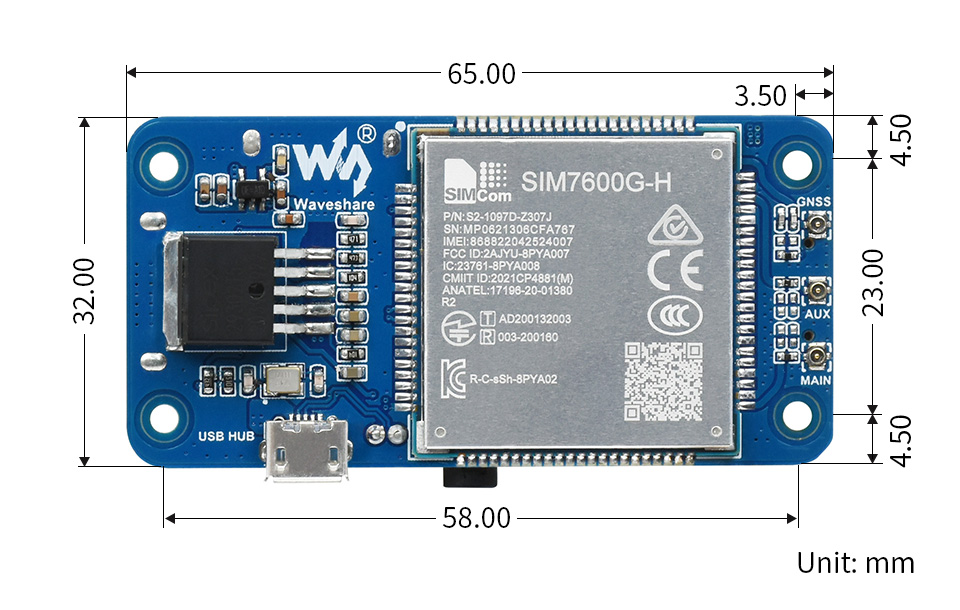

外形尺寸

树莓派 4G 扩展板外形尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 驱动板原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/SIM7600G-H_4G_HAT_(B)_

配置清单



  1. SIM7600G-H 4G HAT (B) × 1

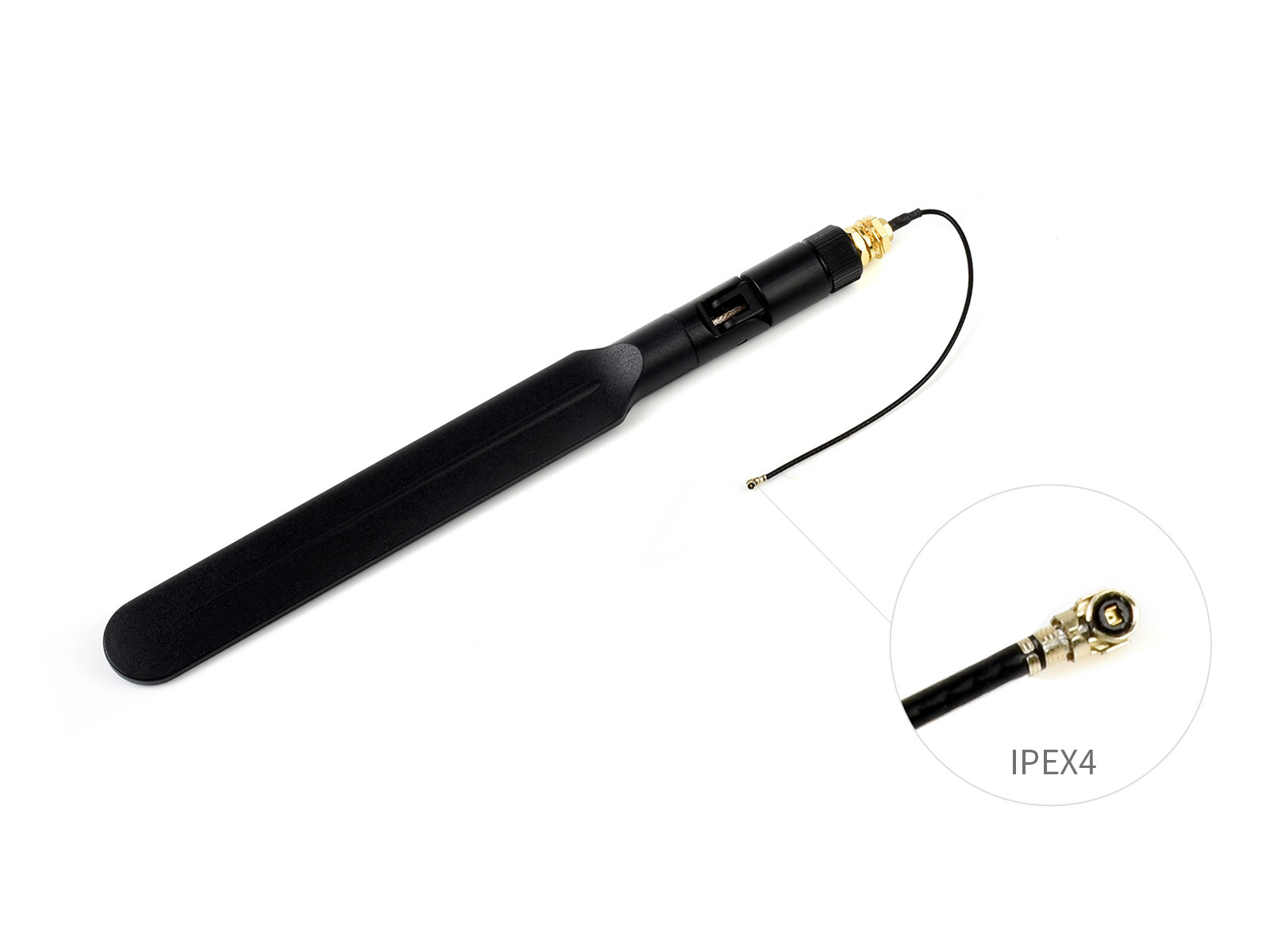

  2. LTE天线 × 1

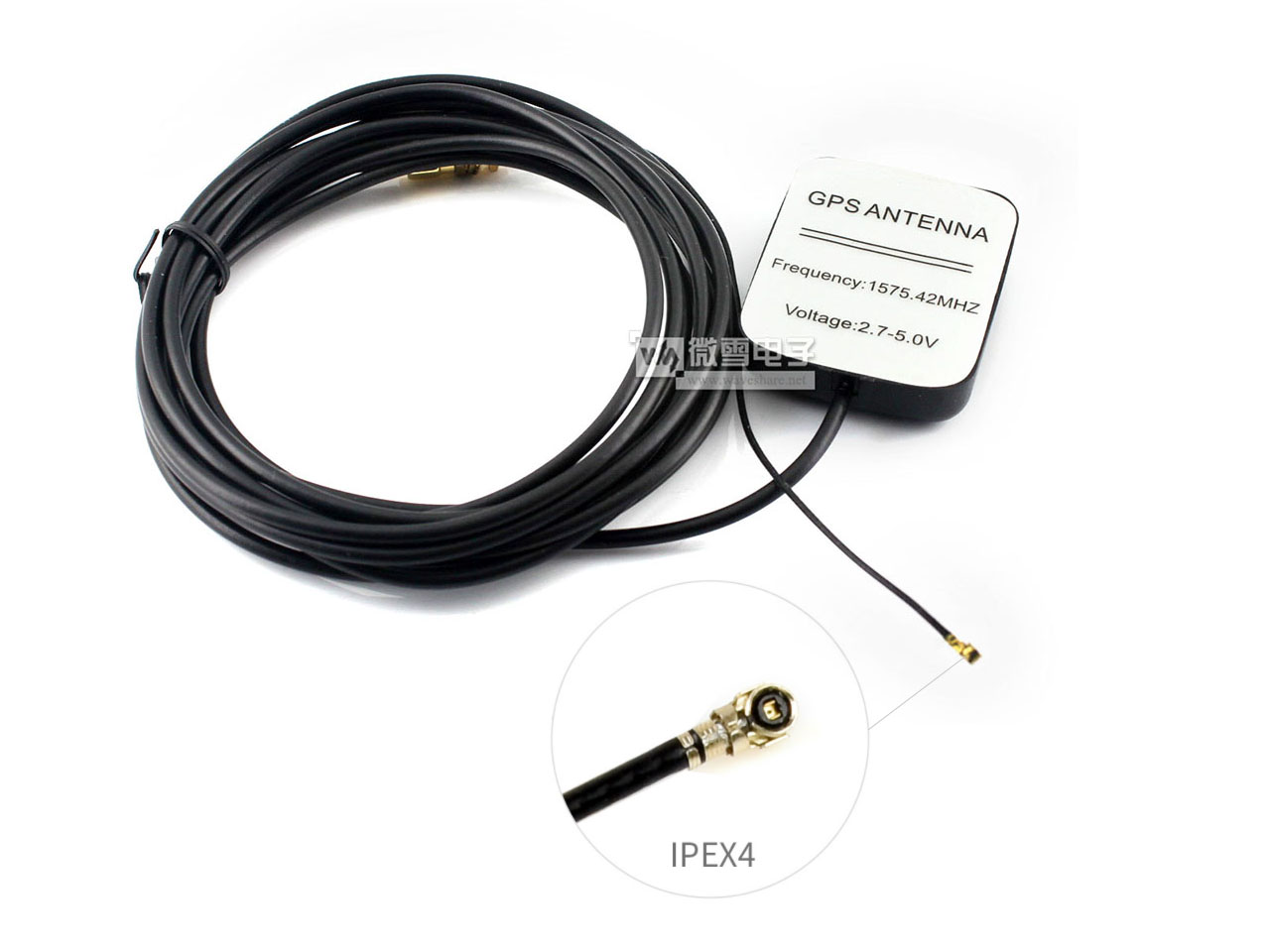

  3. GPS天线 × 1
  4. USB线 type A公口 转micro公口 × 1
  5. RPi铜柱包 ×1
