RS232 转 RS485/422
有源数字隔离型串口转换器

采用 SP3232EEN 和 SP485EN 芯片方案,通信稳定,内置电气隔离、防雷防静电等多种工业防护,适用于各种通信要求高的工控设备或应用

RS232 转 RS485/422 有源数字隔离型串口转换器 RS232 转 RS485/422 有源数字隔离型串口转换器

产品特性

  • 采用 SP3232EEN+SP485EN 芯片方案,高速通信稳定、可靠、兼容性好
  • 传输速率稳定,可靠通信速率为 300 ~ 921600bps
  • 板载一体式电源隔离,可提供稳定的隔离电压,隔离端无须额外供电
  • 板载一体式数字隔离,可进行信号隔离,可靠性高、抗干扰强、功耗低
  • 板载 TVS (瞬态电压抑制管),可有效抑制电路中的浪涌电压和瞬态尖峰电压,防雷防静电
  • 板载自恢复保险丝和保护二极管,可确保电流和电压稳定输出,防过流过压,提高抗冲击能力
  • 板载 15KV ESD 隔离保护和 600W 雷电浪涌保护
  • 板载 RS485/RS422 接口的 120R 终端电阻,默认禁用,可通过跳线帽设置修改
  • 板载端子供电接口,支持 5~36V DC 宽电压范围供电
  • 外置 3 个 LED 指示灯,方便查看电源和信号收发状态
  • 工业导轨式 ABS 环保外壳,体积小巧,安装方便,性价比高

版本选择

RS232 TO RS485/422
RS232 TO RS485/422

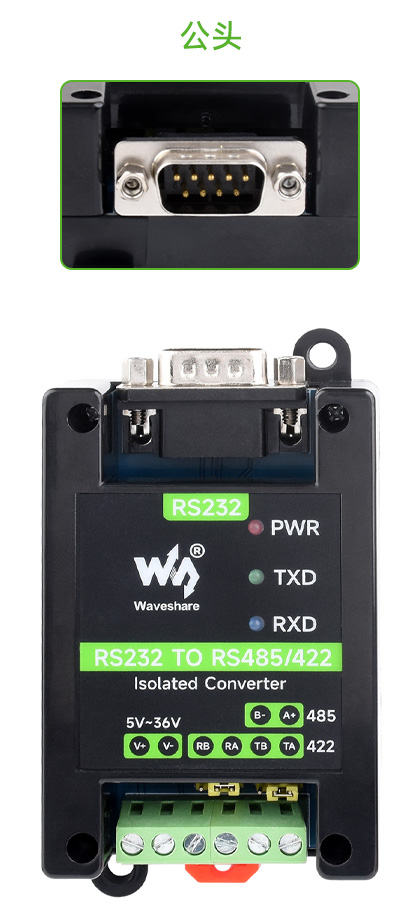

RS232 采用 DB9 公头接口

RS232 TO RS485/422 (F)
RS232 TO RS485/422 (F)

RS232 采用 DB9 母头接口

产品参数

产品类型 有源数字隔离型 RS232 转 RS485/422 串口转换器
供电接口 供电电压 5 ~ 36V DC
接口保护 防反接
通信速率 300 ~ 921600bps (远距离可靠通信,推荐用 300~115200bps)
设备接口 RS232、RS485/422
RS232 接口 接口形式 DB9 公头/母头
传输距离 约 15 米
传输模式 点对点
RS485/422 接口 接口形式 接线端子
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 600W 防雷、防浪涌和 15KV 静电保护
终端电阻 120R,可通过开关切换使能
传输距离 约 1200 米
传输模式 点对多
(至多 32 个节点,16 个节点以上建议加中继器)
产品外观 外壳 导轨式 ABS 环保外壳,适用于 35mm DIN 导轨
尺寸 81.9 × 54.0 × 32.0mm

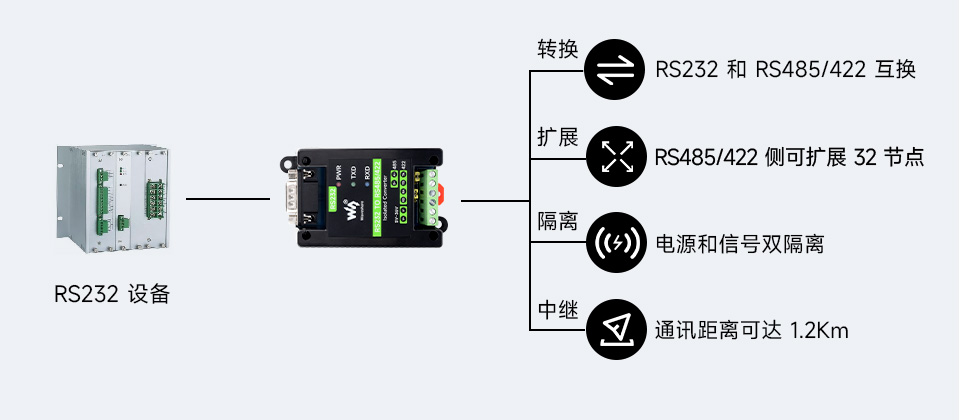

基本功能

将 RS232 信号转换成平衡差分的 RS485/422 信号,可用于接口转换,
扩充节点,也可用于延长通信距离

RS232 转 RS485/422 有源数字隔离型串口转换器

电气隔离型设计

板载一体式电源隔离,可提供稳定的隔离电压,隔离端无须额外供电
板载一体式数字隔离,可进行信号隔离,可靠性高、抗干扰强、功耗低

RS232 转 RS485/422 有源数字隔离型串口转换器

多重保护 安全稳定

TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压,防雷防静电。自恢复保险丝和保护二极管可确保电流和电压稳定输出,防过流过压,提高抗冲击能力

RS232 转 RS485/422 有源数字隔离型串口转换器

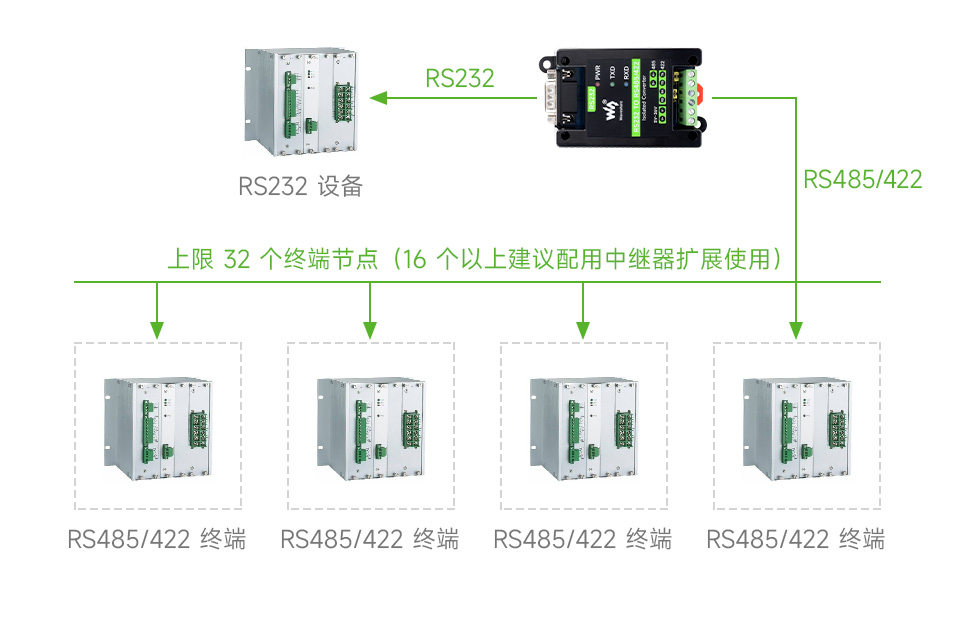

1200 米远距离传输

可将 RS232 信号转换成平衡差分 RS485/422 信号,传输速率稳定,传输距离 RS485/422 约 1200 米

RS232 转 RS485/422 有源数字隔离型串口转换器

支持壁挂和导轨安装

RS232 转 RS485/422 有源数字隔离型串口转换器

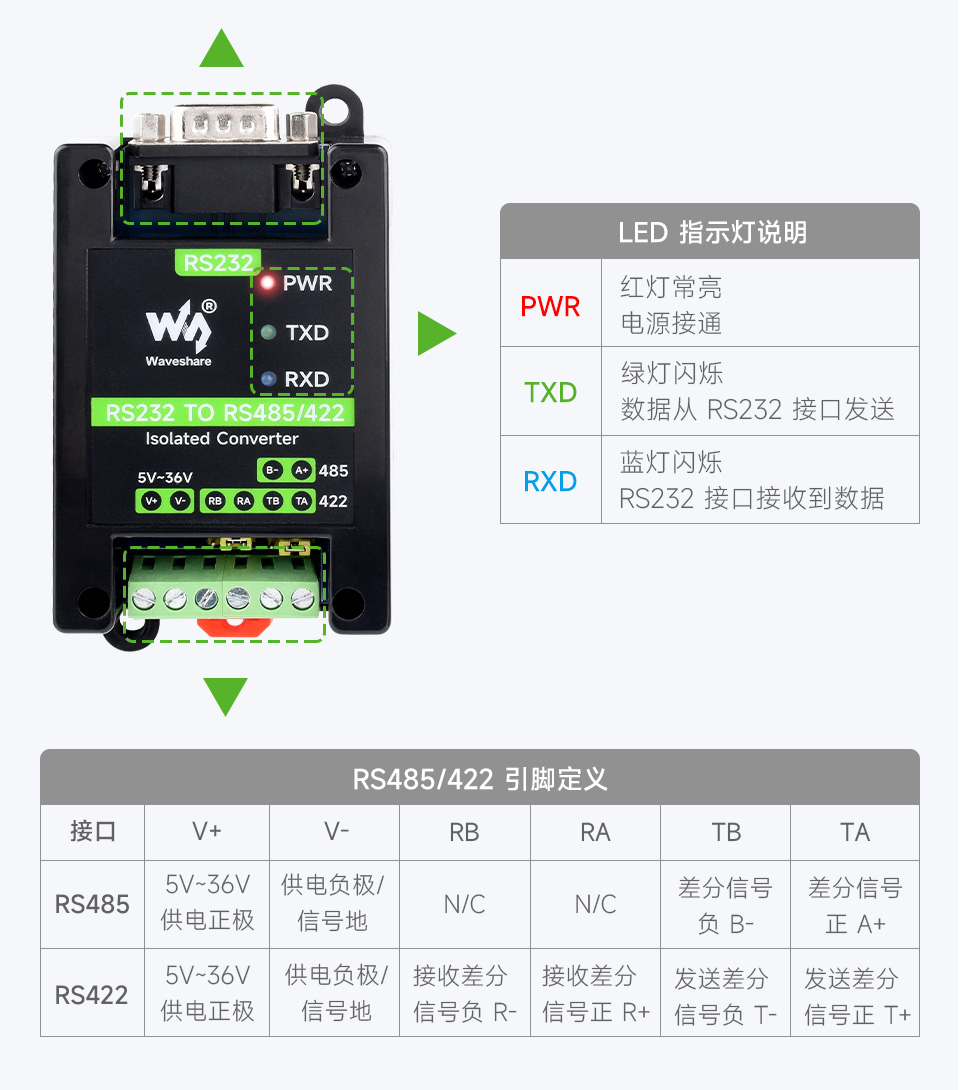

接口简介

RS232 转 RS485/422 有源数字隔离型串口转换器 RS232 转 RS485/422 有源数字隔离型串口转换器

产品展示

RS232 转 RS485/422 有源数字隔离型串口转换器

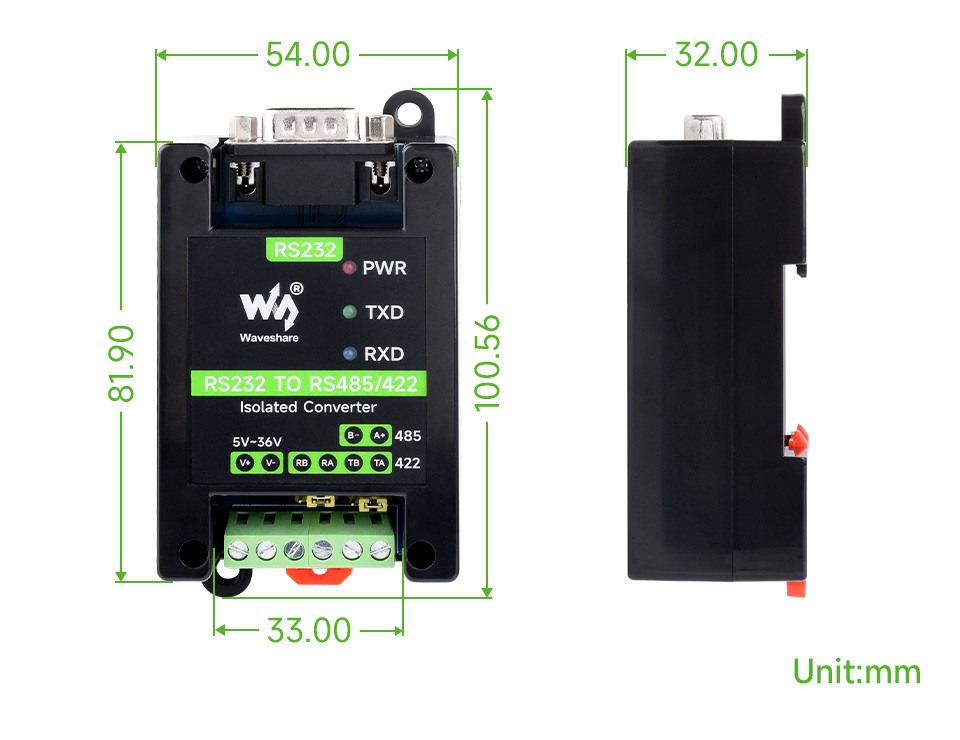

产品尺寸

RS232 转 RS485/422 有源数字隔离型串口转换器

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
(例程资料以链接中实际给出的为准)

配置清单

  1. RS232 TO RS485/422 (F) × 1
  2. 螺丝刀 × 1
