QFP64 PQFP64 TQFP64 IC引脚间距0.5mm 测试座

用于QFP64的IC芯片进行烧写、测试,IC体宽10×10mm

型号 IC51-0644-807

SKU 3016

  • 产品详情
  • 包装信息
加入购物车

产品简介

产品用途 编程座、测试座,对QFP64的IC芯片进行烧写、测试
适用封装 QFP64、PQFP64、TQFP64,引脚间距0.5mm
特点 底部引出引脚为不规则排列

特别说明: IC51-0644-807IC51-0644-807-6 完全兼容。

规格尺寸

QFP64 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
本体
A x B
含引脚
C x D
钳位宽度
E
1/2 IC 高度
F
G x H
IC51-0644-807 0.5 64 10.0 x 10.0 12.0 x 12.0 11.3 - 32.0 x 35.0

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

以下两种版本随机发货,不指定版本。功能一样,只是设计不同。

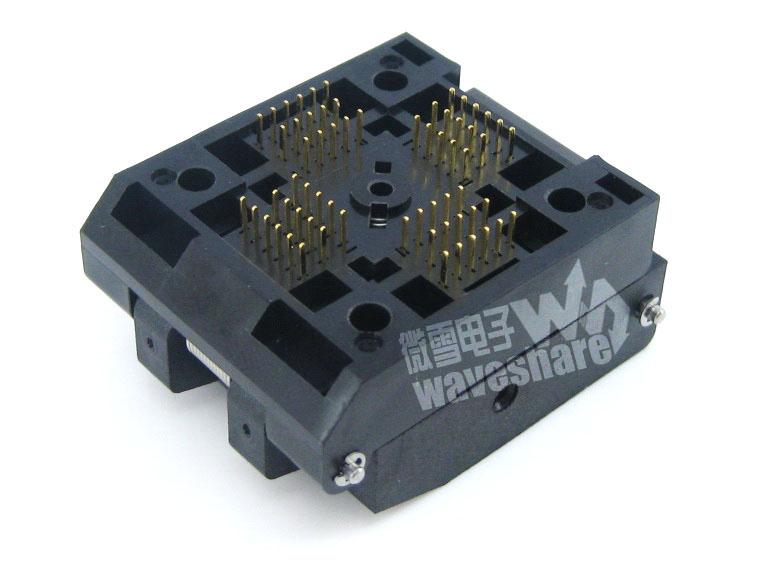

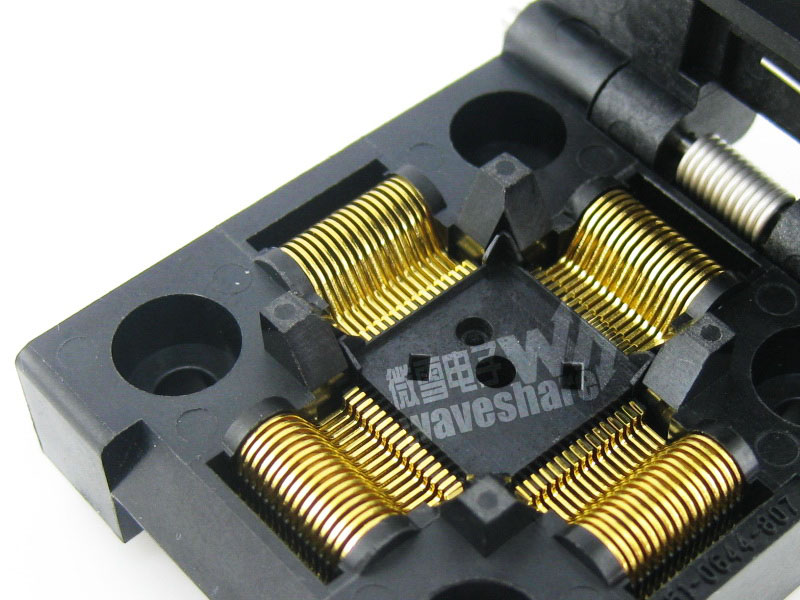

QFP64 编程座/测试座实物图片,点击图片查看高清大图(版本A):

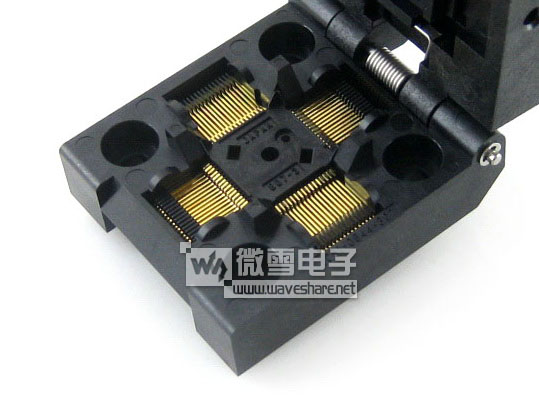

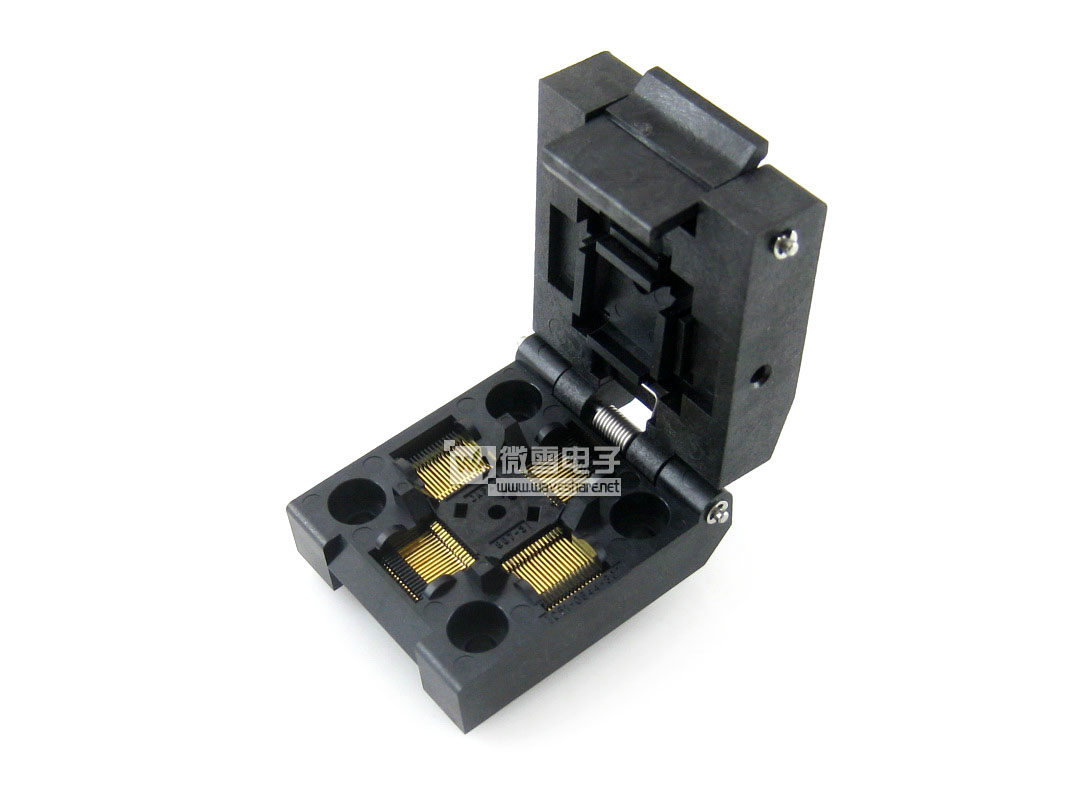

QFP64 编程座/测试座实物图片,点击图片查看高清大图(版本B):

配置清单

  • IC51-0644-807 × 1
