QFN48 TO DIP48

主要参数
型号 QFN48 TO DIP48
规格
品牌 Plastronics
备注
价格表
对应数量 @1set @2set @3set @4set
税前 588 578 572 570
含5%普税 617.4 606.9 600.6 598.5
含17%增税 687.96 676.26 669.24 666.9
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对QFN48的IC芯片进行烧写、测试
适用封装 QFN48,MLP48,MLF48 引脚间距0.5mm
测试座 48QN50K17070
特点 QFN48转DIP48,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil)

规格尺寸

QFN48转DIP48 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

型号 引脚间距 引脚数 适用IC尺寸 外型尺寸 中心脚
实体
A x B
48QN50K17070 0.5 48 7 × 7 27.43 x 20.32

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

引脚对照表

产品图片

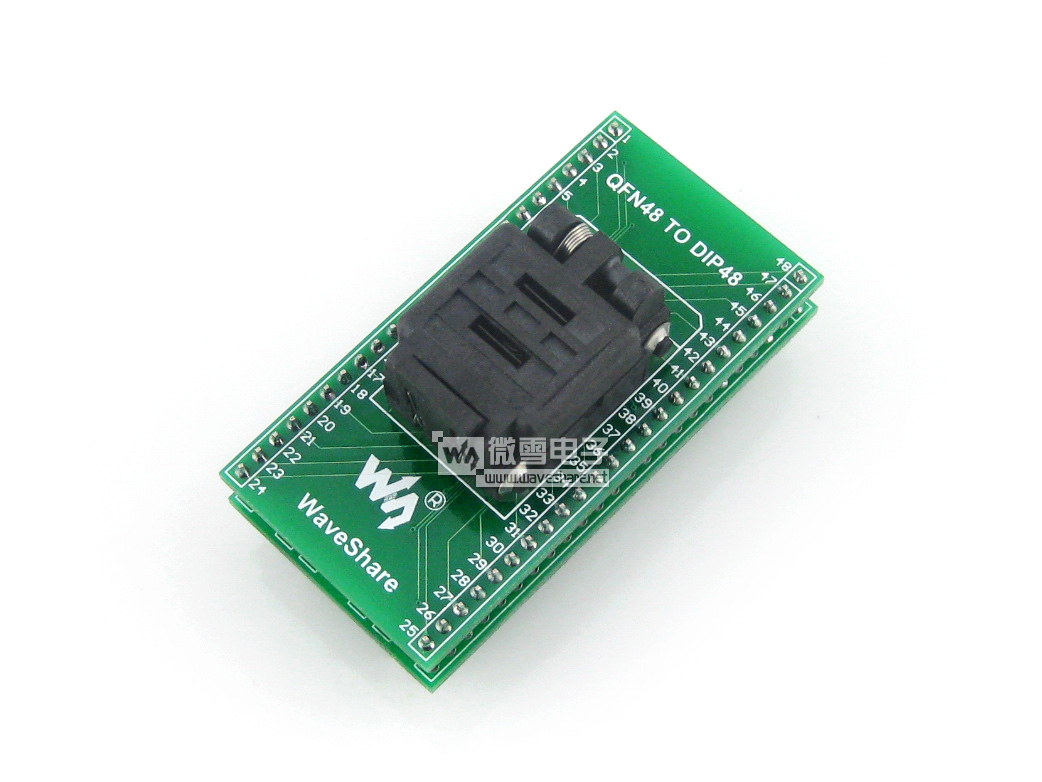

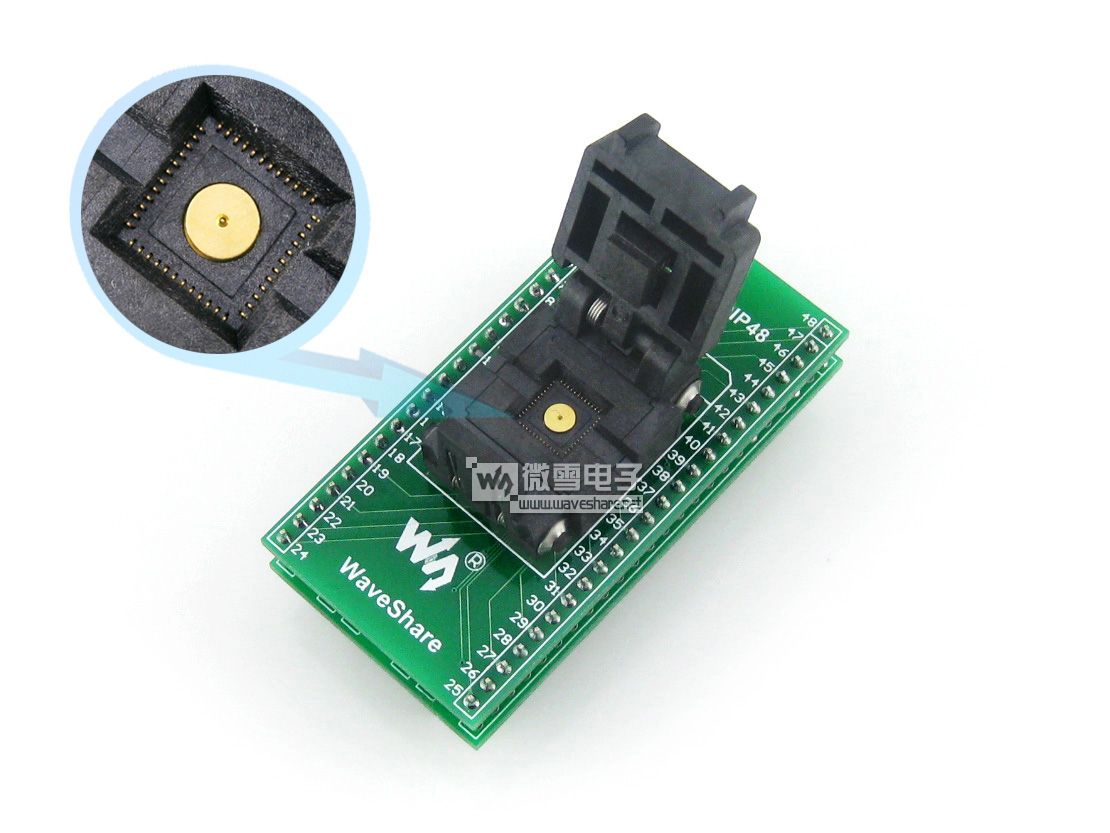

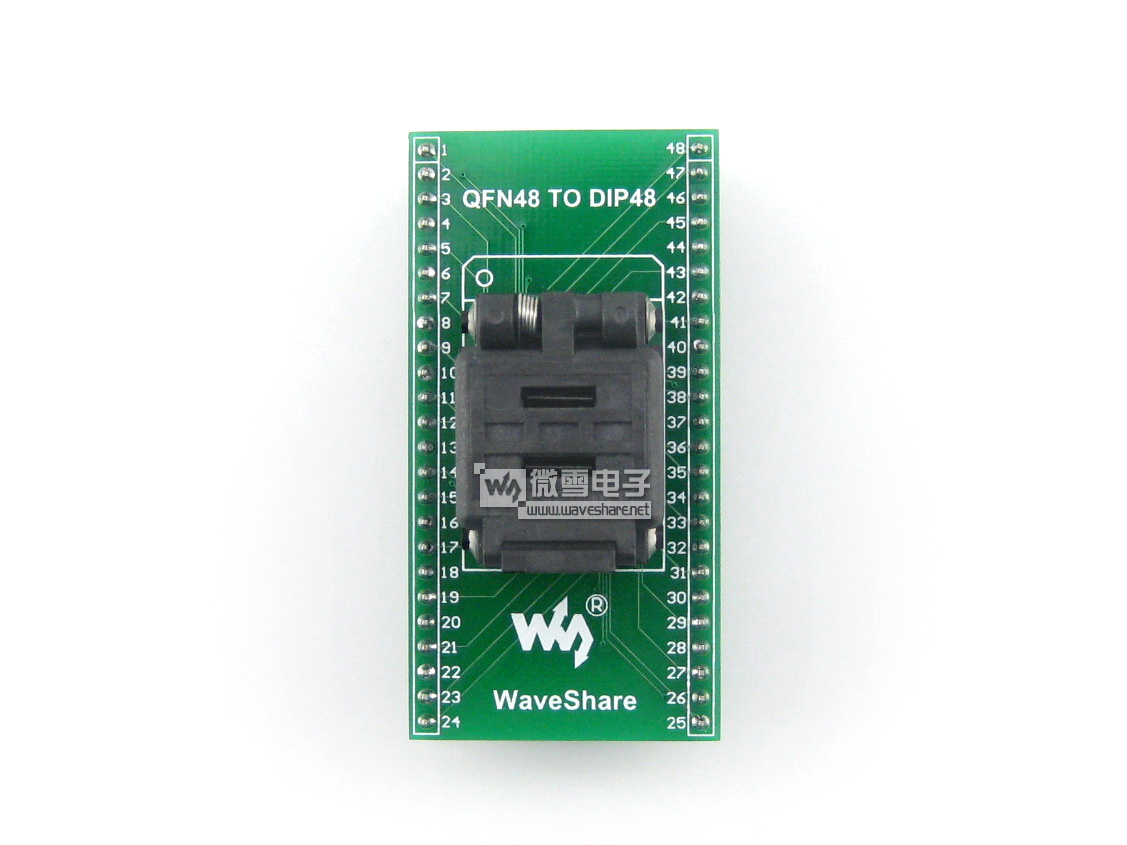

QFN48转DIP48 编程座/测试座实物图片:
