QFN28 TO DIP28 (A)

主要参数
型号 QFN28 TO DIP28 (A)
规格
品牌 Plastronics
备注
价格表
对应数量 @1set @2set @3set @4set
税前 458 448 442 440
含5%普税 480.9 470.4 464.1 462
含17%增税 535.86 524.16 517.14 514.8
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对QFN28的IC芯片进行烧写、测试
适用封装 QFN28,MLP28,MLF28 引脚间距0.5mm
测试座 28QN50K15050
特点 QFN28转DIP28,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil)

规格尺寸

QFN28转DIP28 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

型号 引脚间距 引脚数 适用IC尺寸 外型尺寸 中心脚
实体
A x B
28QN50K15050 0.5 28 5 × 5 27.43 x 20.32

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

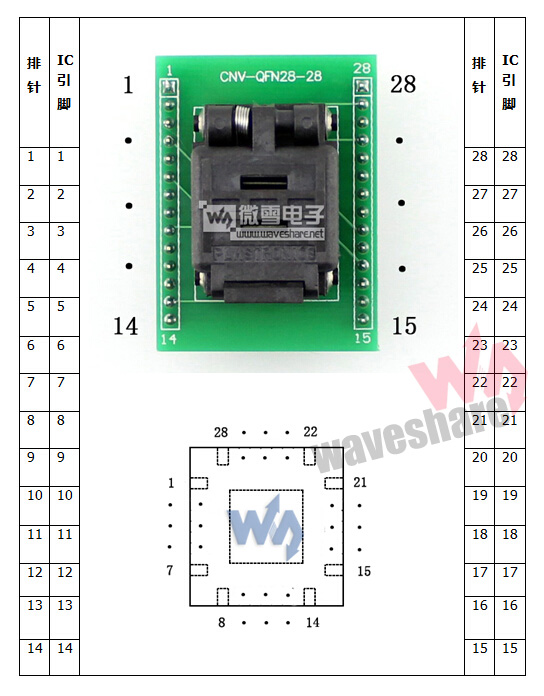

引脚对照表

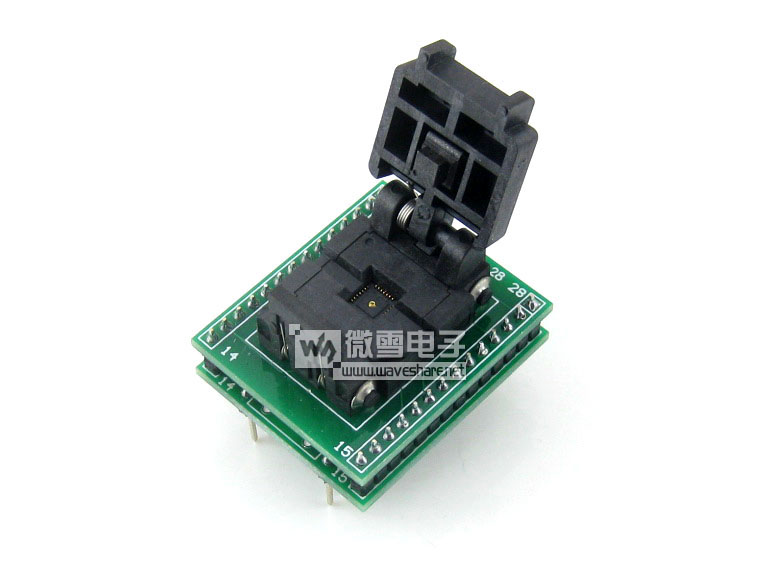

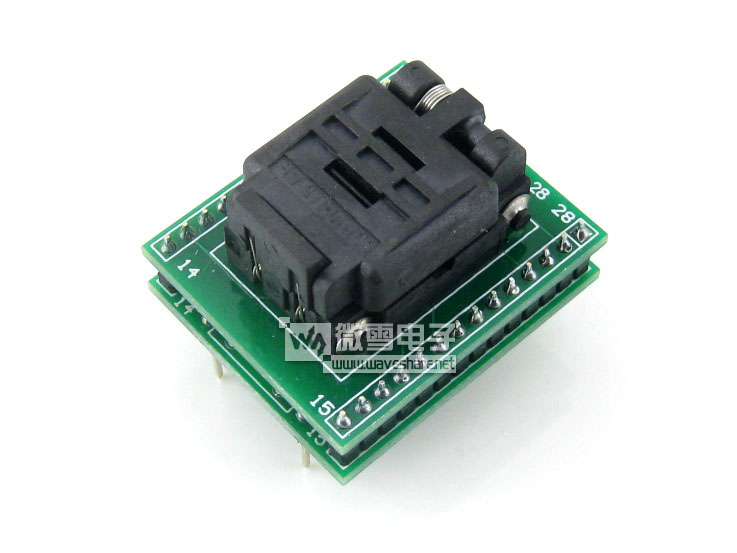

产品图片

QFN28转DIP28 编程座/测试座实物图片:
