QFN24 TO DIP24 (A)

主要参数
型号 QFN24 TO DIP24 (A)
规格
品牌 Enplas
备注
价格表
对应数量 @1set @2set @3set @4set
税前 468 460 454 450
含5%普税 491.4 483 476.7 472.5
含17%增税 547.56 538.2 531.18 526.5
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对QFN24的IC芯片进行烧写、测试
适用封装 QFN24,MLP24,MLF24 引脚间距0.5mm
测试座 QFN-24BT-0.5-01
特点 QFN24转DIP24,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil)

规格尺寸

QFN24转DIP24 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

型号 引脚间距 引脚数 适用IC尺寸 外型尺寸 中心脚
实体
A x B
QFN-24BT-0.5-01 0.5 24 4 × 4 33 x 29

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

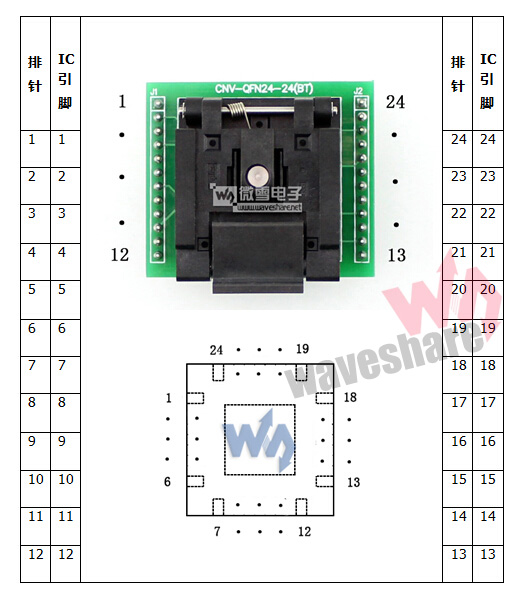

引脚对照表

产品图片

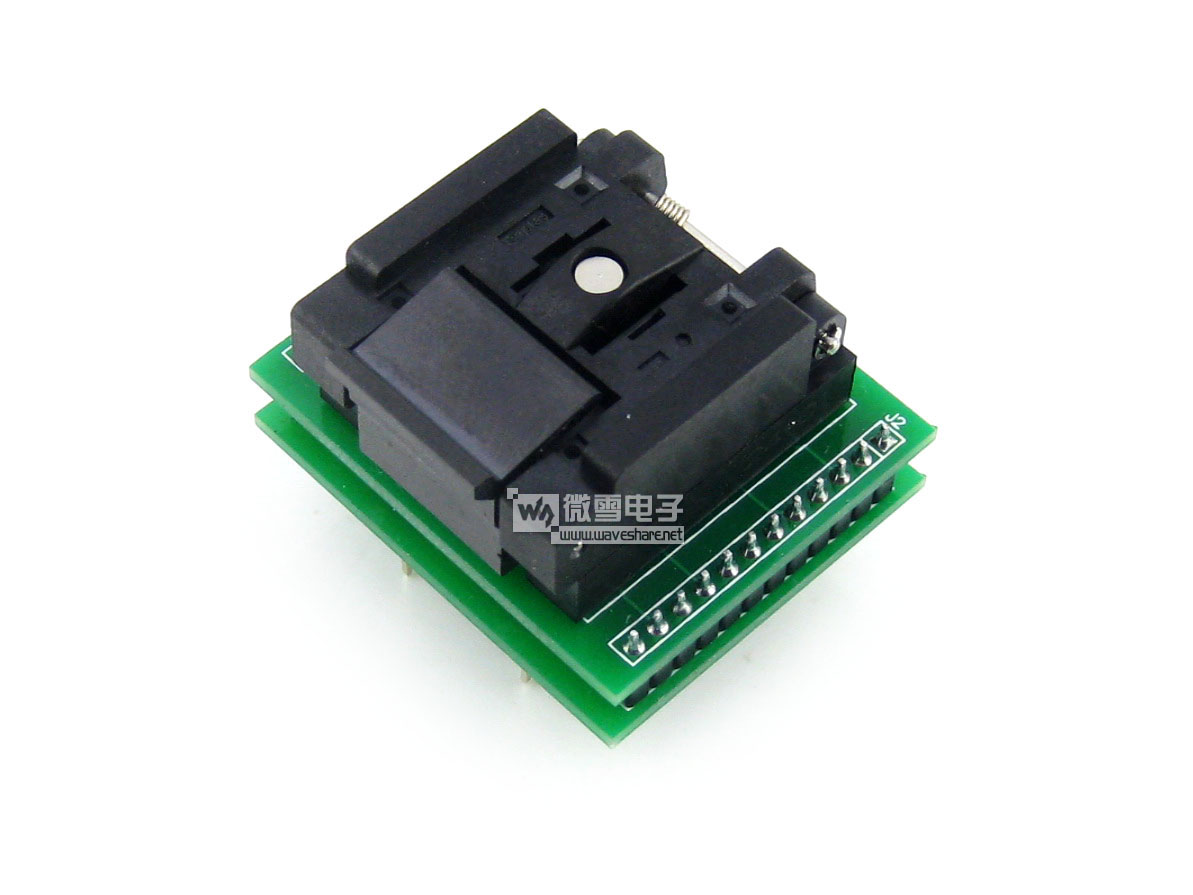

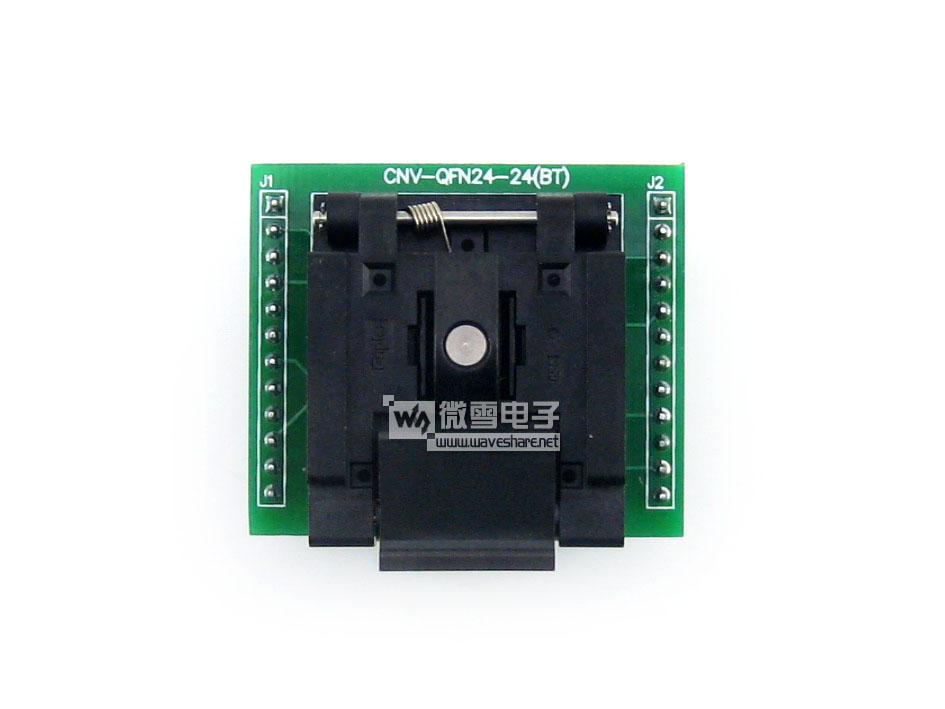

QFN24转DIP24 编程座/测试座实物图片:
