QFN20 TO DIP20

主要参数
型号 QFN20 TO DIP20
规格
品牌 Plastronics
备注
价格表
对应数量 @1set @2set @3set @4set
税前 438 428 422 420
含5%普税 459.9 449.4 443.1 441
含17%增税 512.46 500.76 493.74 491.4
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对QFN20的IC芯片进行烧写、测试
适用封装 QFN20,MLP20,MLF20 引脚间距0.5mm
测试座 20QN50S14040
特点 QFN20转DIP20,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil)

规格尺寸

QFN20转DIP20 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

型号 引脚间距 引脚数 适用IC尺寸 外型尺寸 中心脚
实体
A x B
20QN50S14040 0.5 20 4 × 4 27.43 x 20.32

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

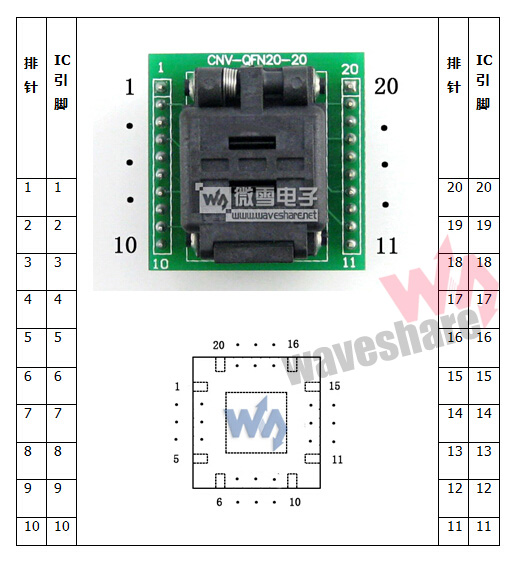

引脚对照表

产品图片

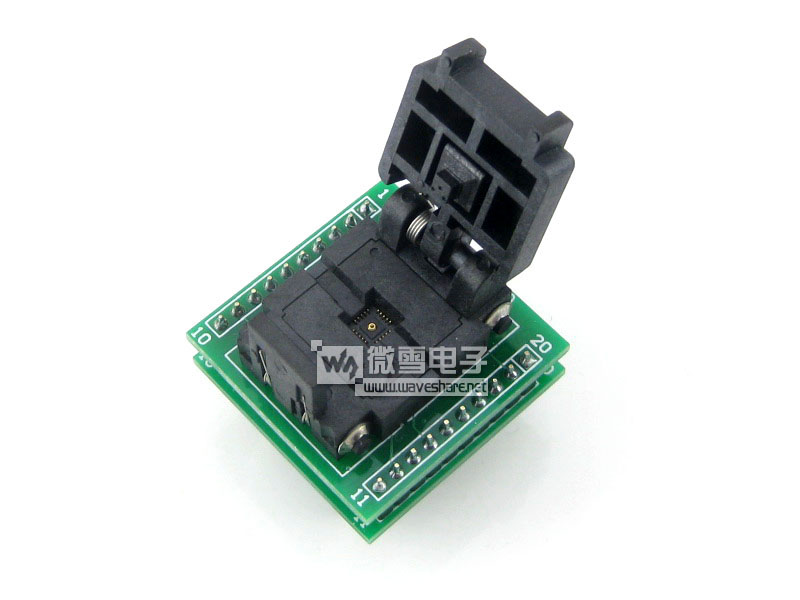

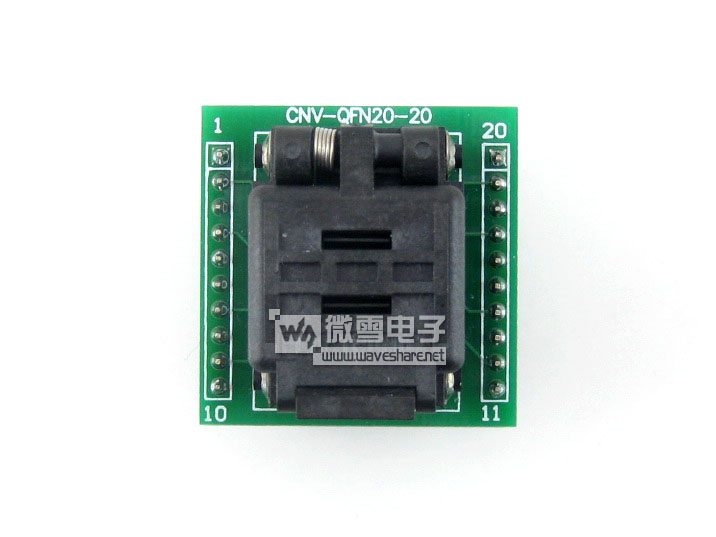

QFN20转DIP20 编程座/测试座实物图片,绿色版:
